SE−A3 No.19修理の様子

故障内容

 プロテクト解除せず。オーバーホールのご依頼。

原因


 パワートランジスター劣化。

処置

 オーバーホール修理。

修理期間

 12/23〜3/10

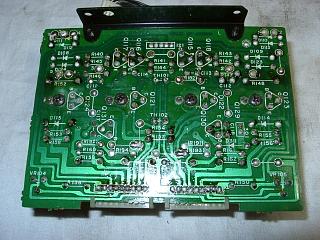

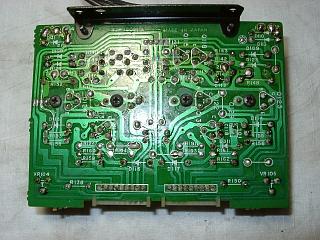

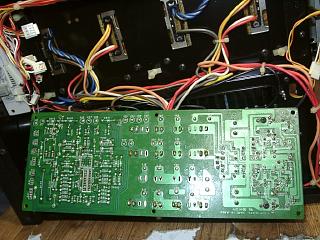

 初段基板(R)の部品交換。



















 半田の全修正。

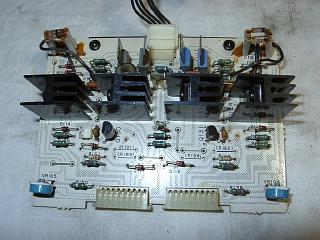

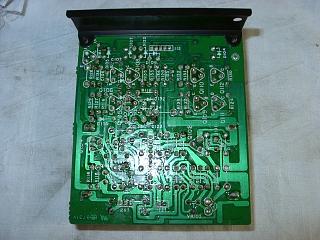

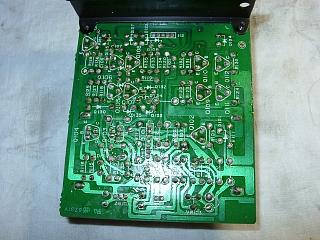

 プリドライブ基板(R)の部品交換。



















 半田の全修正。

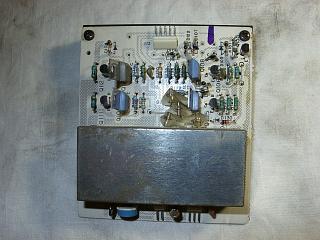

 初段基板(L)の部品交換。



















 半田の全修正。

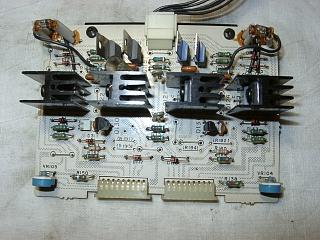

 プリドライブ基板(L)の部品交換。



















 半田の全修正。

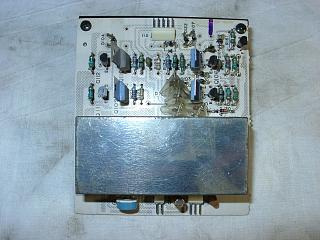

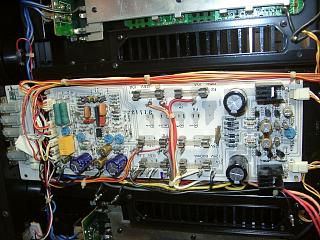

 電源・メーター基板の部品交換。



















 半田の全修正。

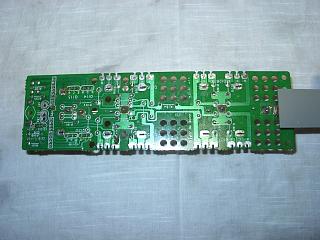

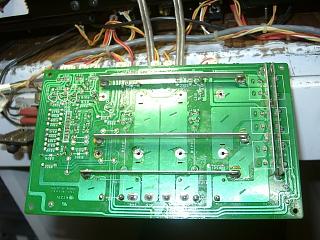

 パワーステージの基板改修。



















 改修の済んだ基板を取り付けます。

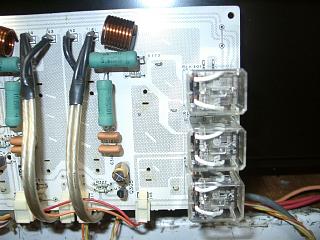

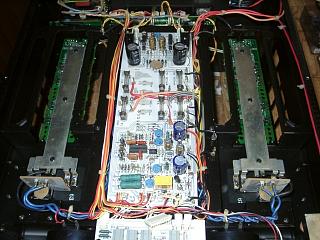

 プロテクション基板の部品交換。



















 半田の全修正。

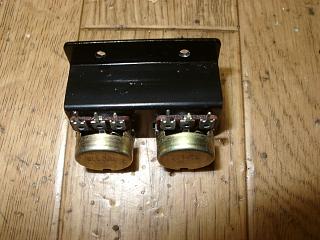

 ATTは取り外してから洗浄処理します。

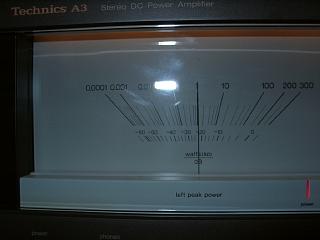

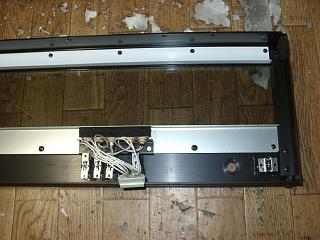

 メーター照明ランプの交換とパネル部の分解清掃。



















 パワートランジスターは、劣化して使用不可状態。

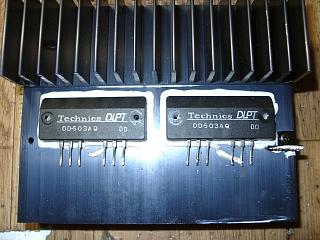

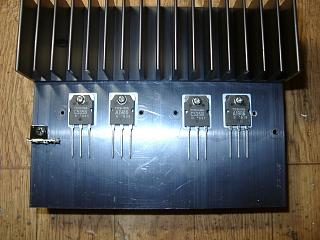

 放熱器の加工をして、新型トランジスターに交換。

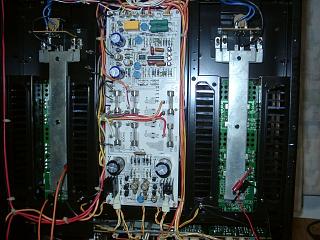

 すべての部品交換が終了しました。

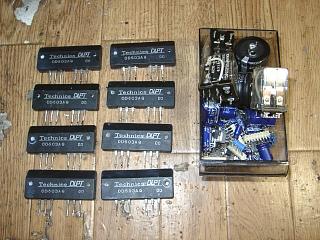

 交換部品です。

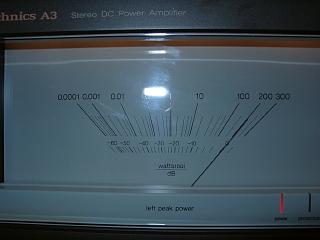

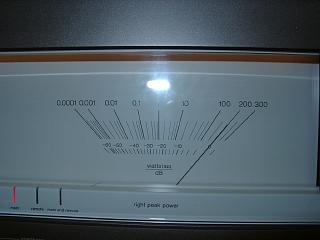

 メーター校正中。

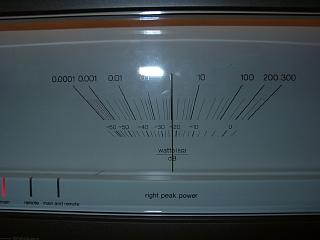

 Lチャンネルも同様に校正します。







































 歪みの測定です。

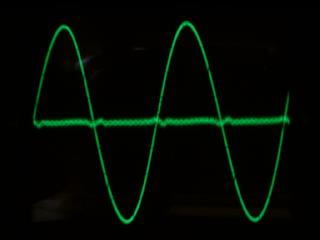

 Rチャンネルです。

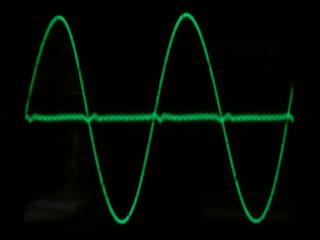

 Lチャンネルです。パワーTRが元気なので、非常に低歪みです。

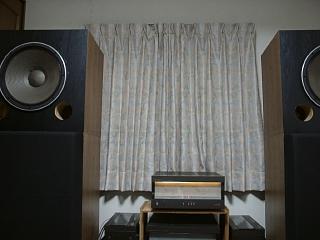

 エージングと試聴をして完成です。

 素晴らしいサウンドが蘇りました。外観も非常に綺麗ですので、当面は
現役で活躍できると思います。















 修理完了です。
