ＳＥ−Ａ３　Ｎｏ．１７修理の様子

故障内容

　オーバーホールのご依頼。

原因
　
　パワートランジスター劣化。

処置

　オーバーホール修理。

修理期間

　１２／４〜１２／８

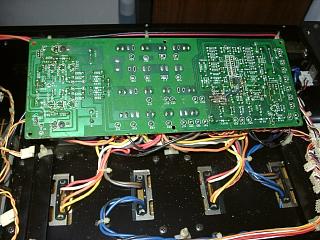

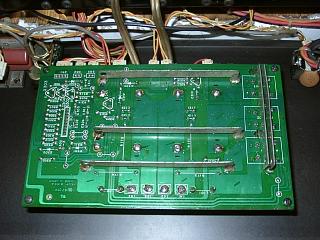

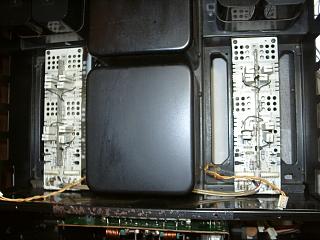

　パワー段の基板改修。

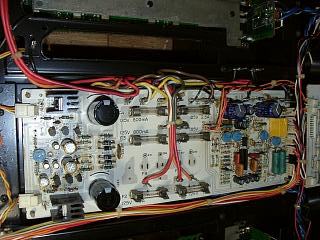

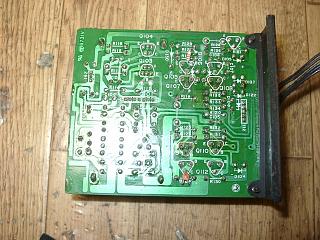

　電源・メーター基板の部品交換。



















　半田の全修正。

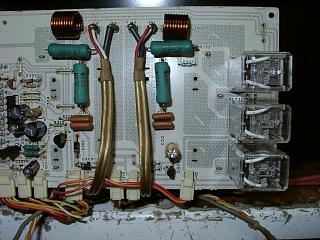

　プロテクション基板の部品交換。



















　半田の全修正。

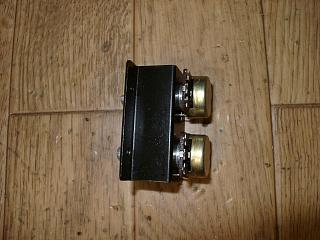

　ＡＴＴは取り外してから洗浄処理。

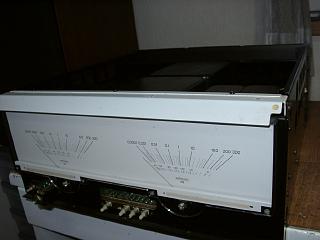

　メーター部の分解清掃とランプの交換。

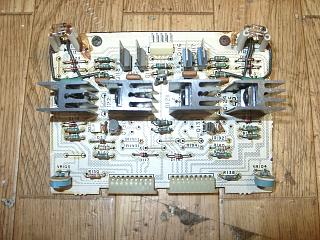

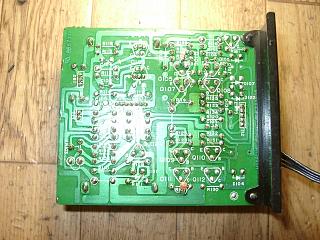

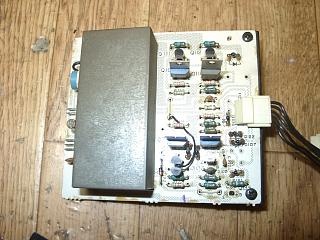

　プリドライブ基板（Ｒ）の部品交換。

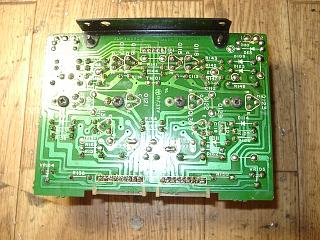

　半田の全修正。

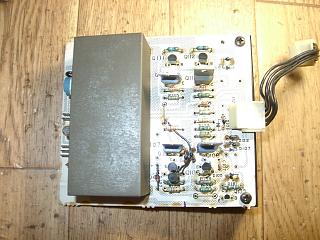

　プリドライブ基板（Ｌ）の部品交換。

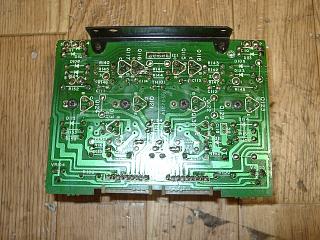

　半田の全修正。

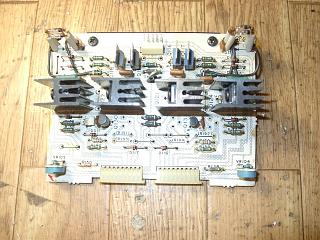

　初段基板（Ｒ）の部品交換。



















　半田の全修正。



















　初段基板（Ｌ）の部品交換。



















　半田の全修正。

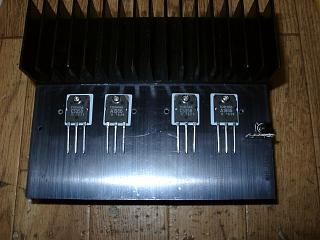

　放熱器を加工して新型トランジスタへ交換。

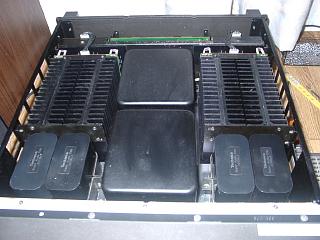

　すべての部品交換が終了しました。

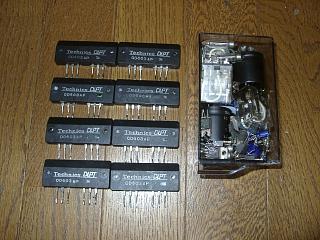

　交換部品です。

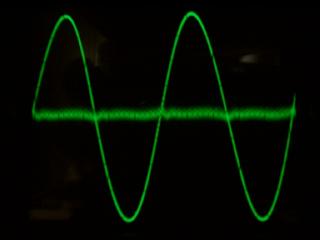

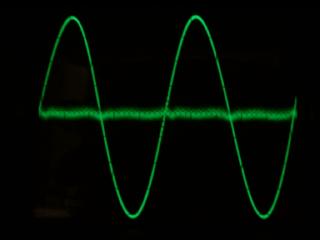

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

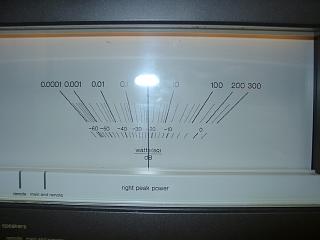

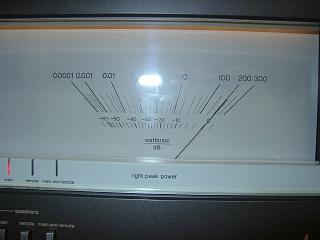

　Ｒチャンネルのメーター校正中。

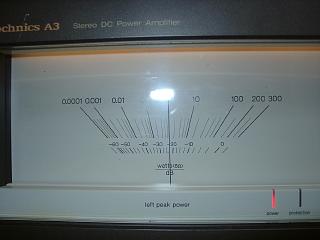

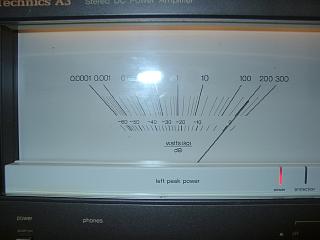

　Ｌチャンネルも同様に校正します。






































　ＳＥ−Ａ３Ｎｏ．１６とペアーで確認し、修理完了です。

　
