SE−A3 No.14修理の様子

故障内容

 オーバーホールのご依頼。

原因


 パワートランジスター劣化。

処置

 オーバーホール修理。

修理期間

 5/30〜7/15

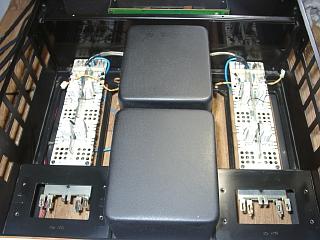

 パワー段の基板改修に入ります。

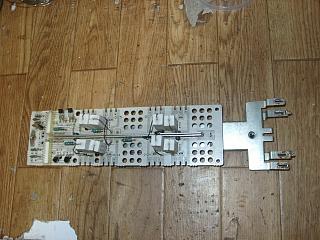

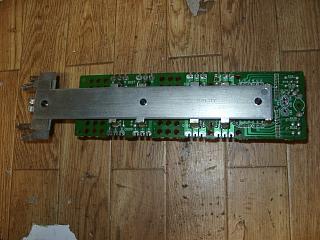

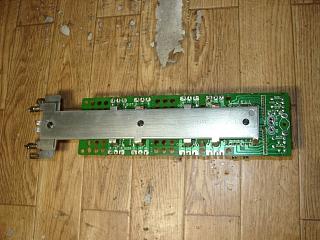

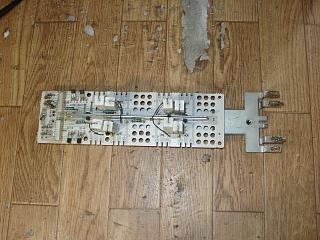

 Rチャンネルのパワーステージ基板改修。

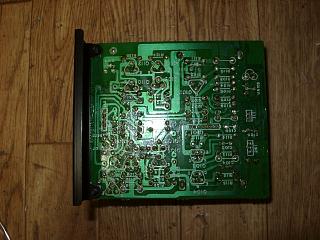

 半田の修正。

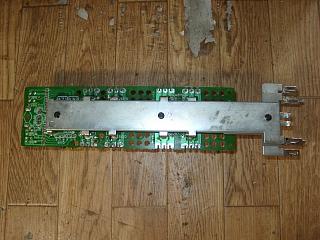

 Lチャンネルも同様に部品交換。



















 半田の修正。

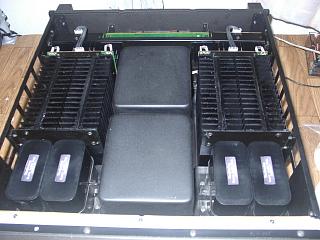

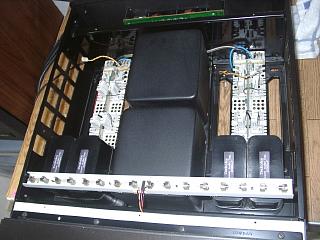

 改修の済んだ基板の取付け。

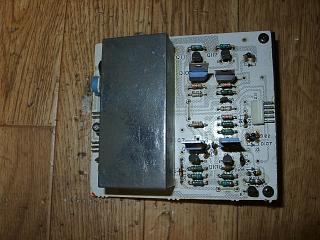

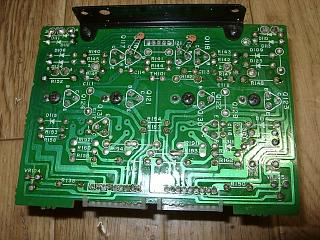

 初段基板の部品交換。



















 半田の修正。

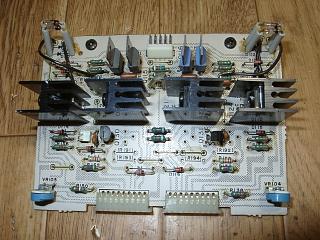

 プリドライブ基板の部品交換。



















 半田の修正。



















 Lチャンネルも同様に部品交換。



















 半田の修正。

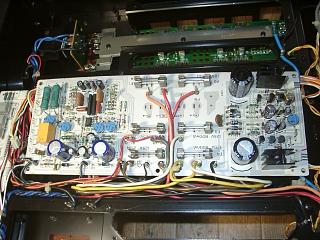

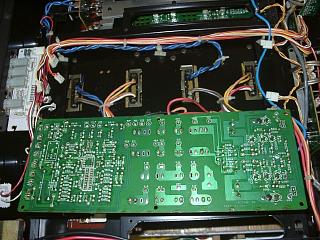

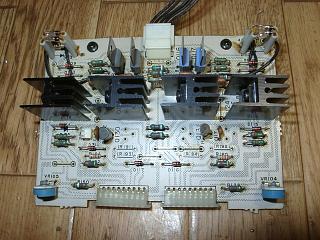

 電源・メーター基板の部品交換。



















 半田の修正。

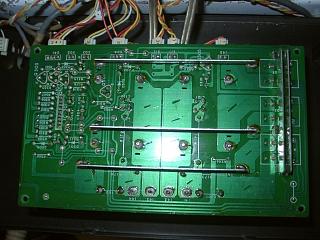

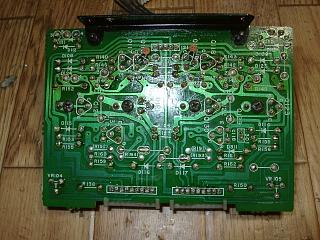

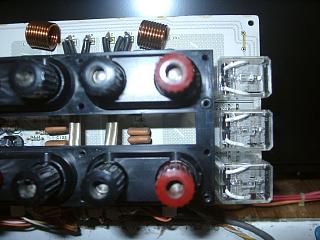

 プロテクション基板の部品交換。



















 半田の修正。

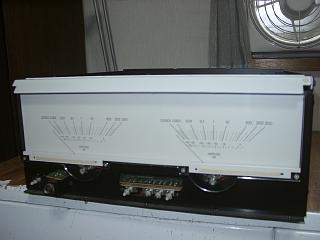

 フロントパネル外してメーター清掃。

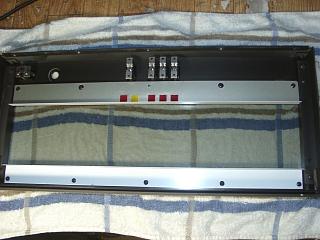

 フロントパネルは分解してガラスを綺麗にクリーニング。



















 メーター照明ランプの交換。

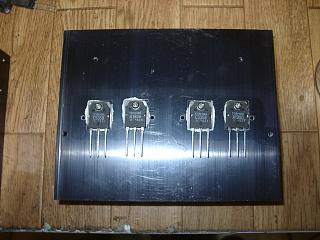

 加工の済んだヒートシンクに新型トランジスター取付け。

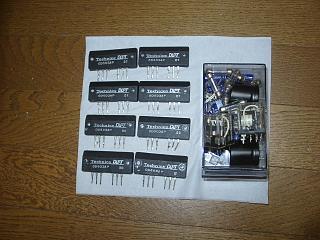

 交換部品です。



















 各部の調整に入ります。

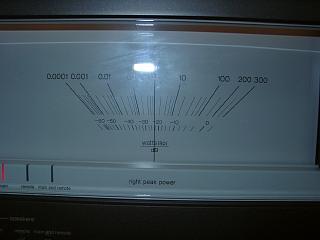

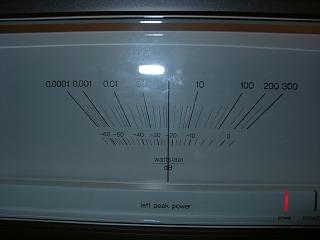

 メーター校正中。



















 Lチャンネルも同様に校正。

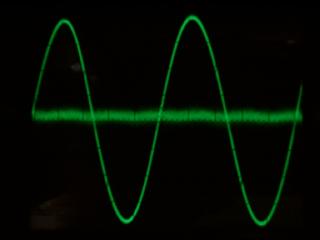

 歪みの測定です。

 Rチャンネルです。ノイズ成分以外に歪みは有りません。

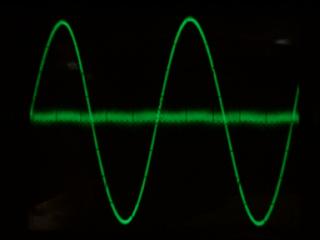

 Lチャンネルです。

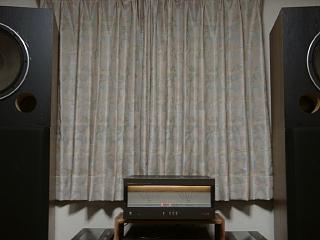

 試聴して完成です。


















 修理完了です。
