Technics パワーアンプ SE−A3 No.10修理の様子

故障内容

 音出ない(ノイズ)

原因


 パワートランジスター劣化。

処置

 オーバーホール修理。

修理期間

 8/31〜9/23

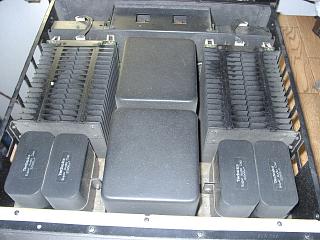

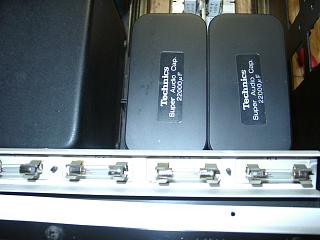

 内部はかなりの汚れです。

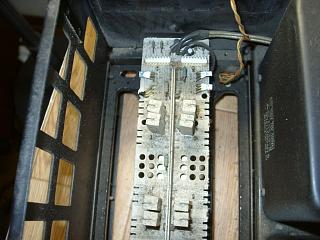

 パワートランジスター交換の為、ヒートシンク取り外し。

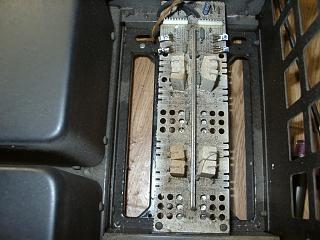

 Rも同様に取り外し。

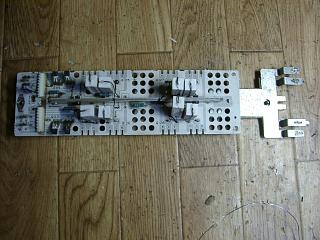

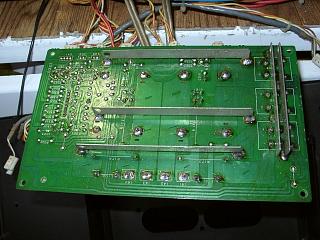

 電源バスを外し、基板の改修作業。

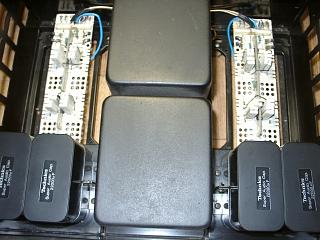

 電源バス取付け。

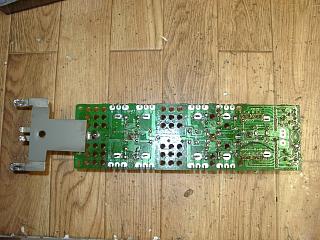

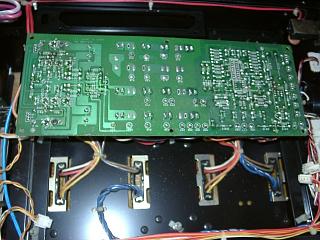

 改修の済んだ基板を取付けます。

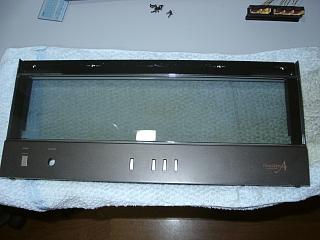

 メーター内部も分解して綺麗に清掃します。



















 メーター照明ランプもすべて新品に交換。

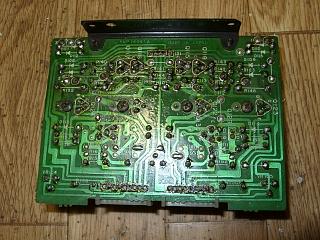

 初段基板の改修とコンデンサー、抵抗交換。



















 半田の修正。

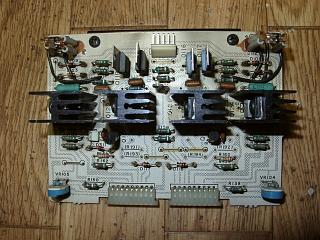

 プリドライバーのトランジスター交換。

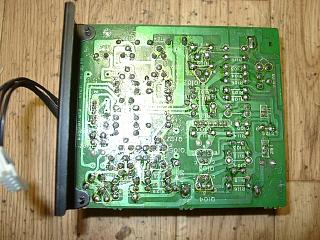

 半田の全修正。



















 パワートランジスターは劣化が激しい状態。hfeもすごいバラツキです。

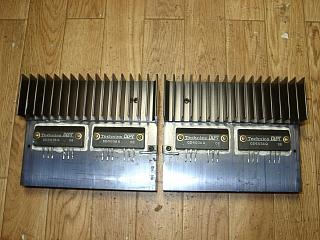

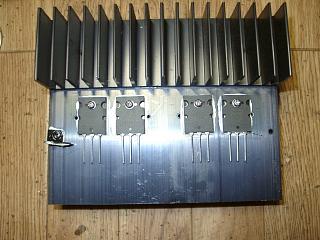

 ヒートシンク加工して新型トランジスター取付け。

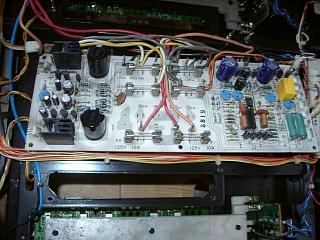

 電源、メーター基板のコンデンサー交換。



















 半田の全修正。

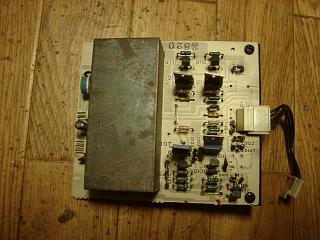

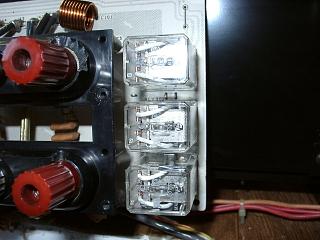

 プロテクション基板のリレー3個交換。



















 半田の全修正。

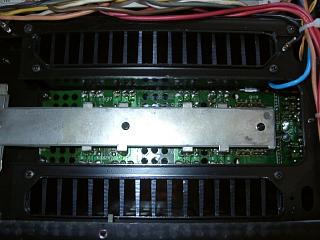

 パワートランジスター取付け、綺麗に半田付けします。



















 部品交換終了しました。電源投入して各部の調整に入ります。

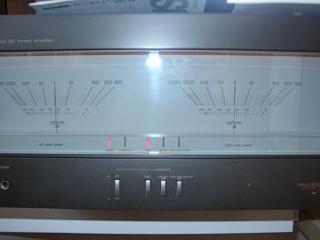

 メーター公正中。

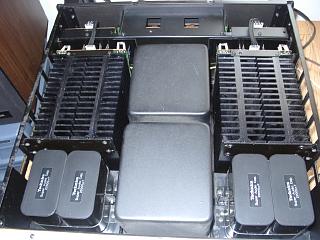

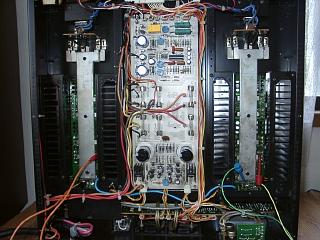

 内部も綺麗になりました。

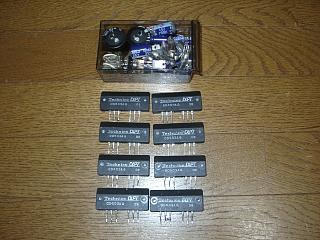

 交換部品です。

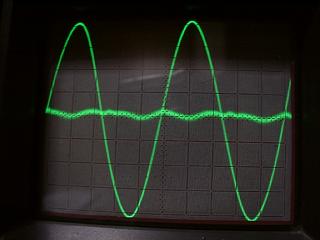

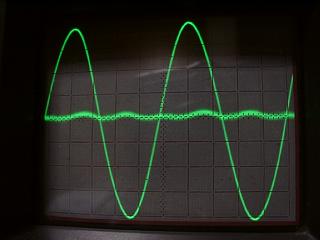

 歪みの測定です。

 Rチャンネルです。非常に綺麗です。

















 Lチャンネルです。

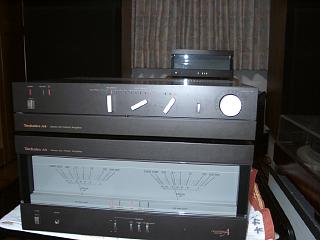

 A4とペアで試聴中。


















 修理完了です。
