Ｔｅｃｈｎｉｃｓ　パワーアンプ　ＳＥ−Ａ２０００　修理の様子

故障内容

　盛大なノイズと歪み。メーター照明切れ。

原因
　
　コンデンサー、他の劣化。

処置

　オーバーホール修理。

修理期間

　平成１８年９月２８日〜１０月１９日

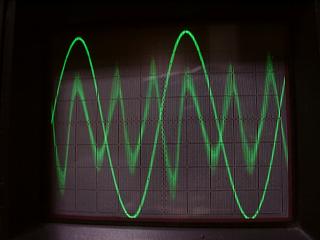

　Ｒチャンネルは歪みが多く見られます。

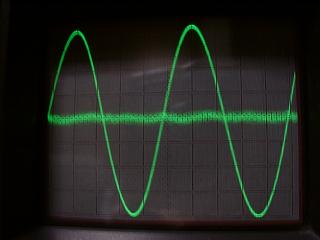

　Ｌチャンネルは綺麗です。ｃｌａｓｓＡＡの優れた特性を維持しています。

　カタログ値より良い歪み率を示しています。

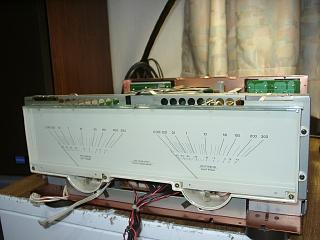

　パネルを外してメーター照明交換します。

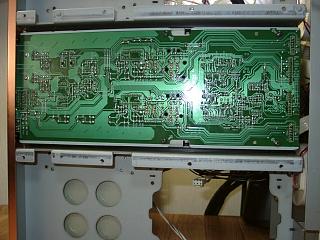

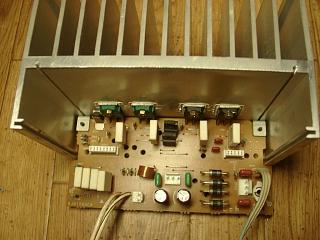

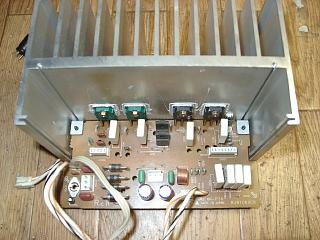

　Ｒパワー段の部品交換に入ります。



















　コンデンサー交換。

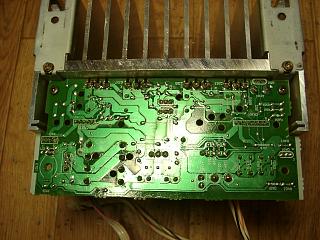

　半田も綺麗に修正します。

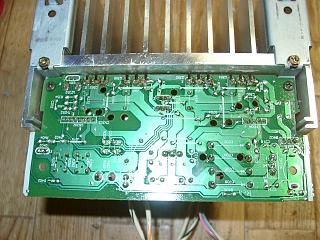

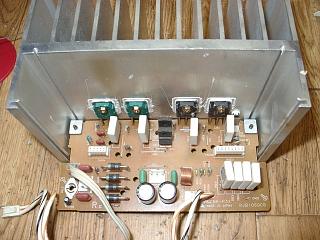

　Ｌチャンネルも同様に部品交換。



















　半田の修正。

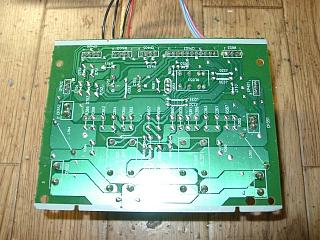

　電圧増幅部のコンデンサー交換。



















　半田の修正。

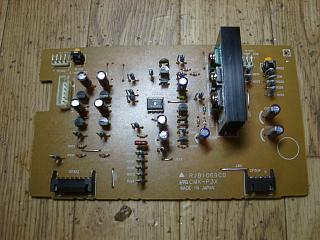

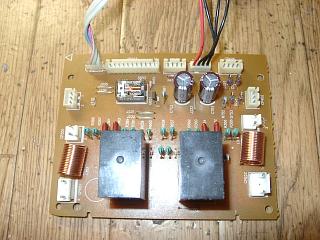

　プロテクト基板のコンデンサー、リレー３個交換。



















　半田の修正。

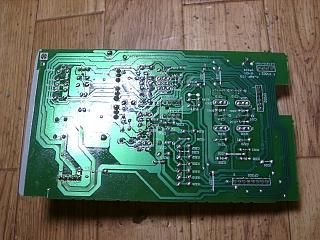

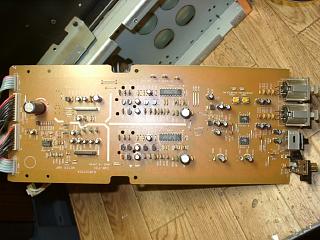

　初段基板のコンデンサー交換。



















　半田の修正。

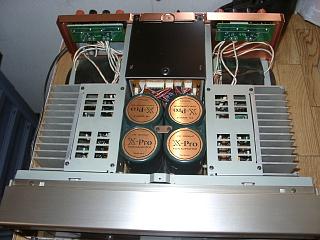

　修理の済んだ基板取付けて組み上げ。

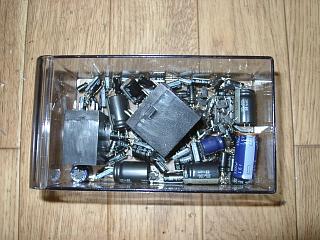

　交換部品です。

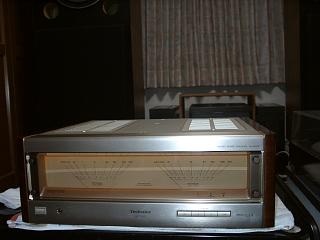

　試聴中。

　メーター照明も回復し、綺麗になりました。
















　修理完了です。

　
