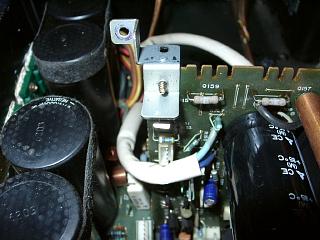

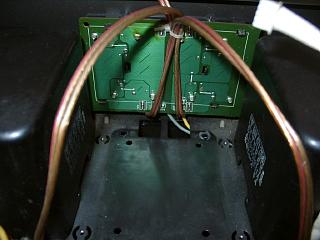

電圧アンプ２次側の線が切断されています。

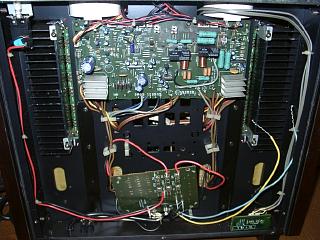

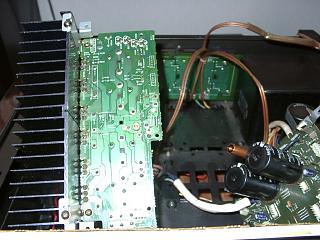

内部の状態

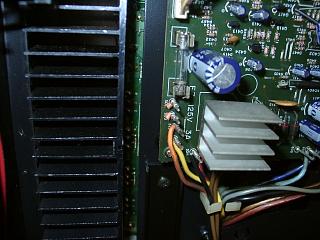

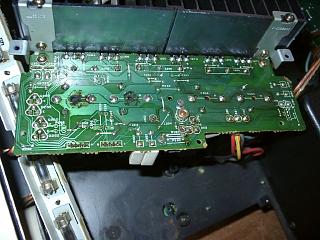

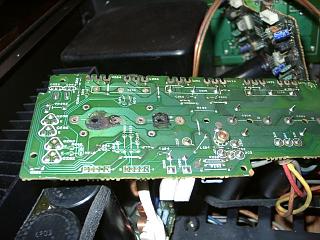

エミッター抵抗は、ごらんの通り焼損しています。

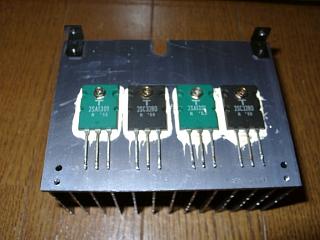

ショートしたトランジスター
トランジスターショートしたまま大きい値のヒューズ挿入した為
トランス焼損。
＊幸い、トランスはまだ取り寄せ可能でしたので、修理可です。
当初、メーカーは取り寄せ可能との回答でしたが、8/15トランス生産
工場が倒産のため、供給不能と言って来ました。仕方ありませんので、
代用品で修理します。
オーディオ不況の波が。。。。

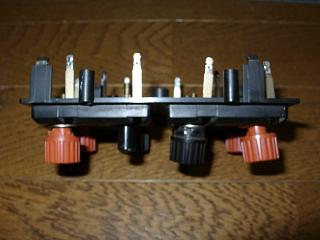

スピーカー端子は破損しています。生産中止の為、代用品を加工して
取り付けます。

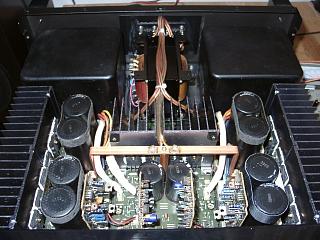

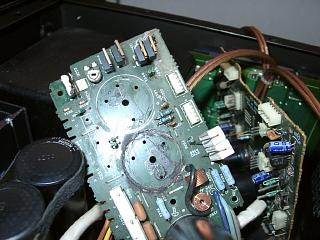

電流ドライブアンプ基板の修理
最新のトランジスターに交換
半田を綺麗にやり直します
Ｒチャンネルの電源コンデンサーは劣化して液漏れしています
こちらは交換します

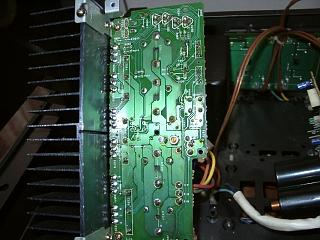

パターン裏にも液漏れで腐食があります

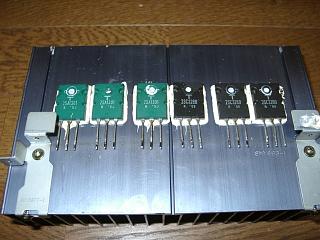

古いトランジスターです。ＮＰＮ側はｈｆｅ大幅に低下しています

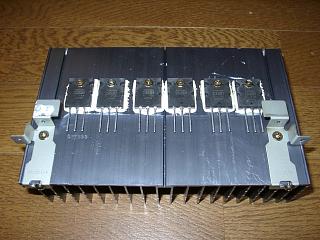

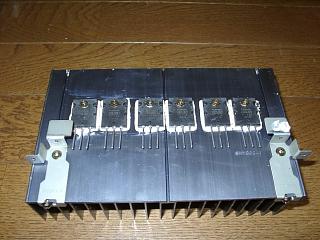

新しいトランジスターに交換
コンデンサーとトランジスター交換。半田の修正

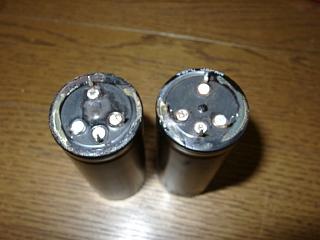

パンクしたコンデンサー。安全弁から大量の電解液が漏れて
いました。
電源トランスの選定中

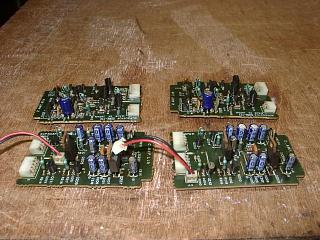

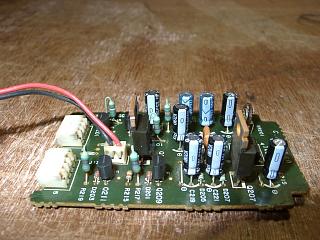

ドライブ基板のコンデンサーもすべて交換します。
コンデンサーの全交換と半田修正

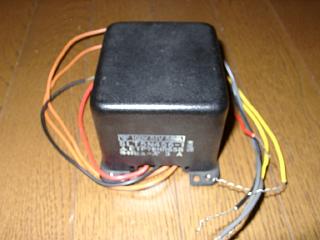

トランス（代用品）の取り付け。
やっと息を吹き返しました。
電圧アンプの焼損部品を交換
Ｌチャンネル側も交換

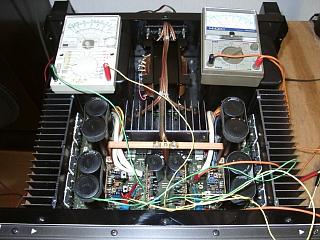

電圧アンプのバイアス調整。

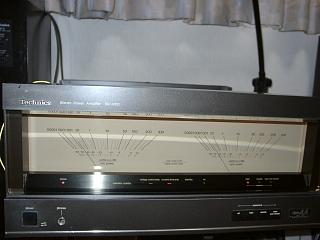

メーター補正します。

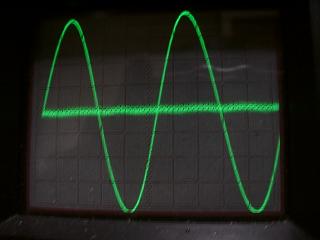

Ｒチャンネルの歪波形です。
ｃｌａｓｓＡＡはすごいです。0.001%歪計の測定限界超えてしまいました
ノイズ成分以外、観測できません！
Ｌチャンネルの歪波形です。

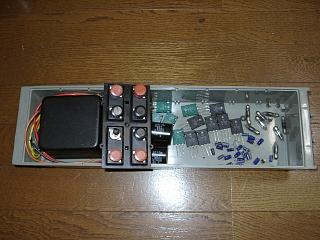

交換したパーツ。メーター照明ランプは真っ黒で８本中７本切れています。
業務用にでも使用されていたのでしょうか？
通電時間は相当なものと想像できます。
しばらくエージングします。

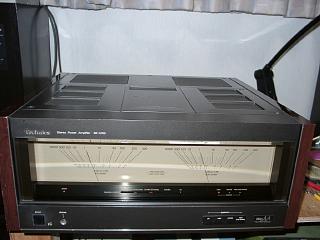

完成です。
