ＳＥ−9600　Ｎｏ．４　修理の様子

故障内容

　プロテクト

原因
　
　パワートランジスター劣化。

処置

　オーバーホール修理。

修理期間

　１０／２３〜１１／２

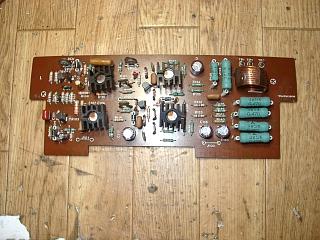

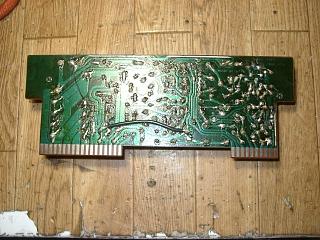

　パワー部基板（Ｒ）の部品交換と基板改修。

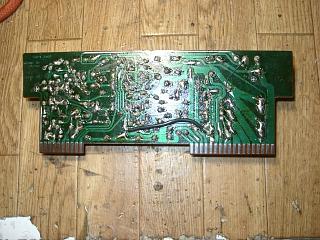

　半田の修正。

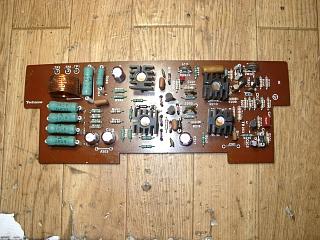

　パワー部基板（Ｌ）の部品交換。



















　半田の修正。

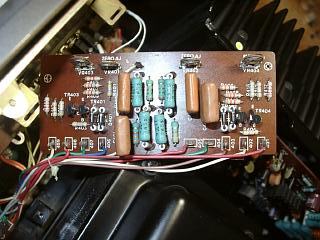

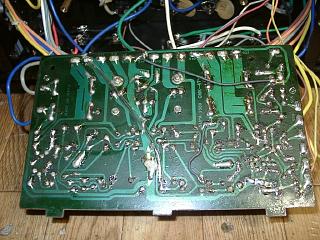

　安定化電源回路の部品交換。

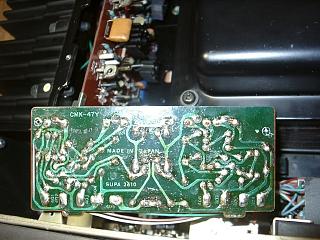

　半田の修正と基板改修。

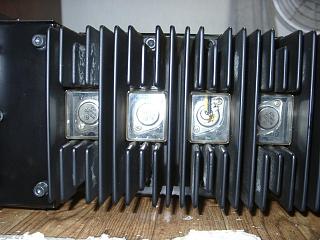

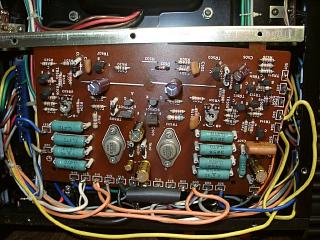

　パワートランジスターは新品交換します。



















　Ｌチャンネルも同様に新品交換。

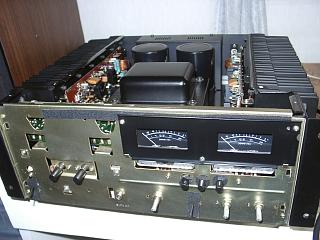

　フロントパネルは取り外して清掃します。

　電源ランプの交換。

















　メーター基板の部品交換。



















　半田の全修正。

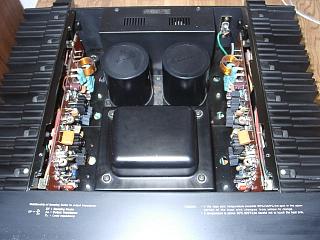

　すべての部品交換が終了しました。

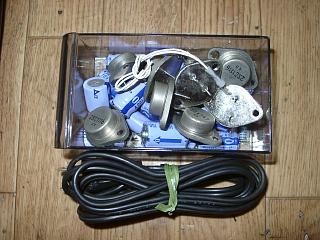

　交換部品です。

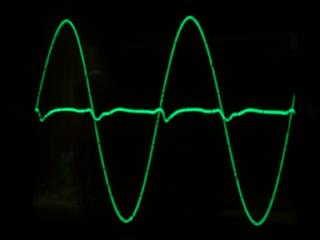

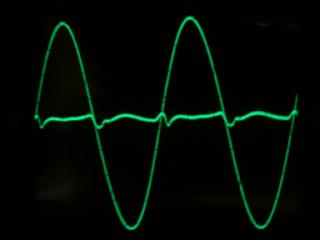

　歪みの測定です。

　Ｒチャンネルです。当時としては非常に低歪みです。

















　Ｌチャンネルも綺麗です。

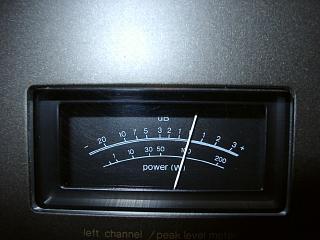

　Ｌチャンネルメーター校正。

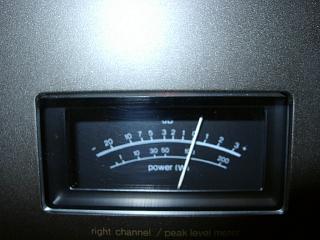

　Ｒチャンネルも同様に校正。



















　エージング中です。

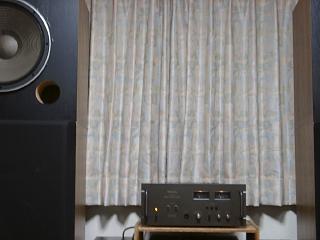

　試聴して完成です。　

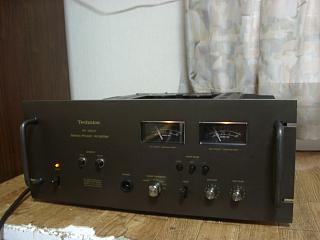

　修理完了。
