故障内容
Ｌチャンネルより大きなノイズ発生。オーバーホールご依頼
原因
コンデンサー及び初段トランジスター劣化
処置
コンデンサー、初段トランジスター交換。半田修正。
修理期間
平成１８年１１月２７日〜２８日

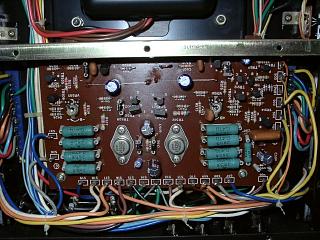

Ｌチャンネルアンプ基板です。コンデンサーはすべて劣化しています。
こちらはＲチャンネルの基板、コンデンサー交換実施後。

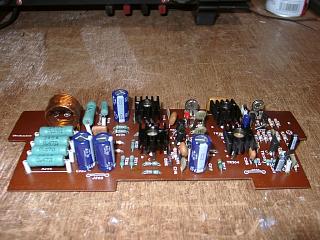

安定化電源回路のコンデンサーも交換します。写真は交換後の基板。

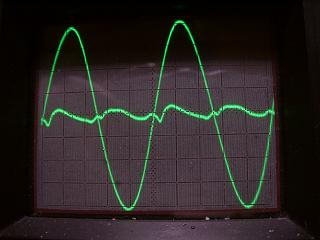

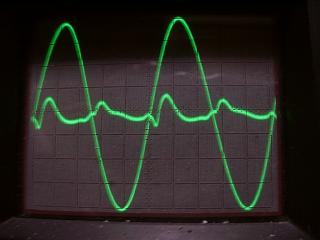

Ｒチャンネルの歪み波形です。少々歪みが多い。

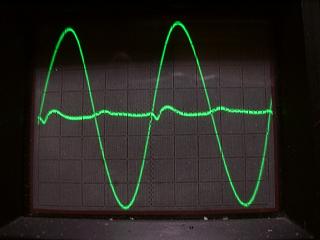

歪みが最小になる様にバイアス調整。

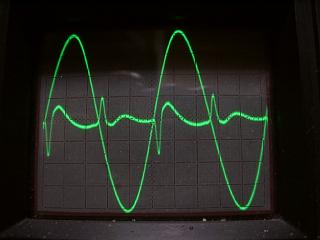

L側も歪みが少々多いです。
こちらも歪みの最小点にバイアス調整します。

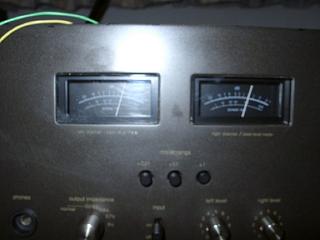

パワーメーターの公正中。

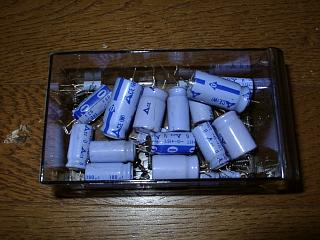

交換したパーツ
しばらくエージングして完成です。
