修理の様子

ＳＣ－９　プリアンプ　修理の様子

故障内容

　火災に巻き込まれた。音出ず。

原因

　接点腐食、カーボン付着による回路ショート。

処置

　基板の洗浄とコンデンサー交換。接点清掃。

修理期間

　３／２５～４／１１

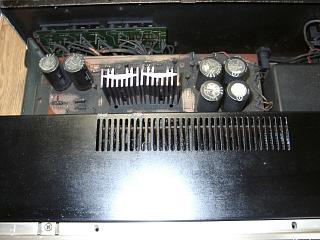

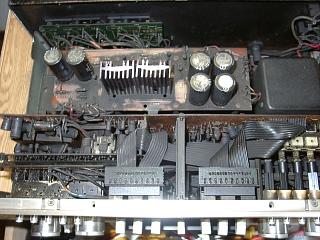

　内部の様子です。真っ黒です。これはかなり深刻。

　パーツはカーボンで真っ黒。これではショートして当然です。

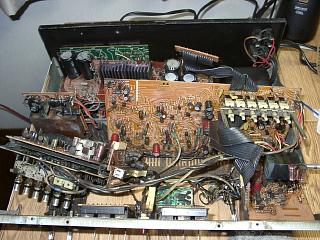

　分解して基板の清掃。清掃だけで２日掛りです。

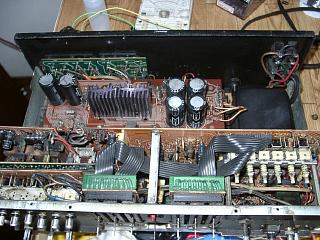

＊洗浄後の写真です。随分綺麗になりました。

　コンデンサー交換と接点清掃して組み上げます。

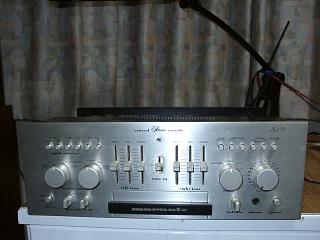

　フロントパネル取付け。

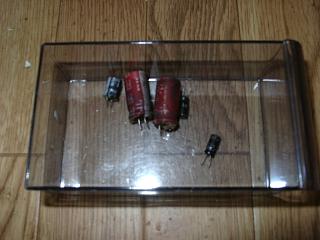

　交換部品。

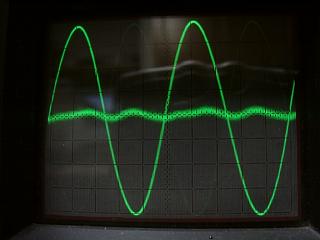

　測定します。Ｒチャンネルの歪み波形です。見事に回復。

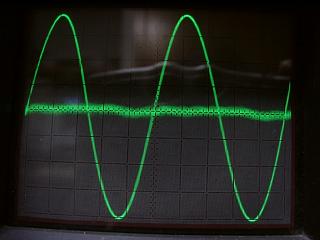

　Ｌチャンネルです。綺麗。

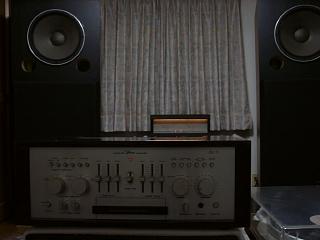

　アナログレコード試聴中。ノイズ発生も無く順調です。

　修理完了です。
