ＰＩＯＮＥＥＲ　プリアンプ　ＳＣー１００　修理の様子

故障内容

　ノイズ発生。

原因

　部品劣化。

処置

　オーバーホール修理。
　電源投入時のノイズ防止の為、ＭＵＴＩＮＧ回路の追加。

修理期間

　２０２０年１月２８日〜２月７日

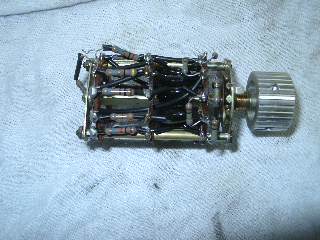

　ＡＴＴタイプのトーン回路。

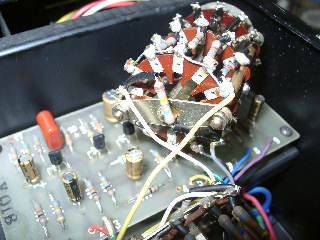

　スイッチ関係は洗浄修理します。

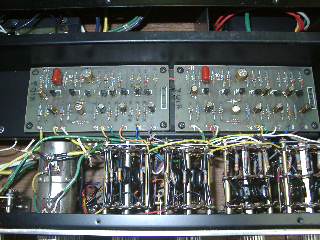

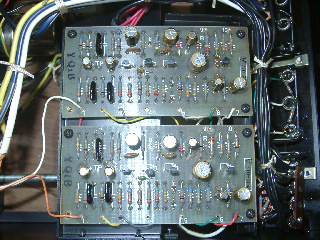

　フラットアンプ部の部品交換。

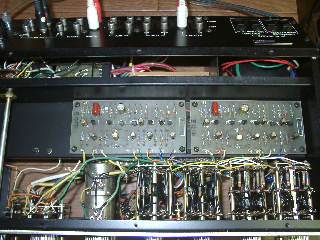

　ＰＨＯＮＯ基板の部品交換。

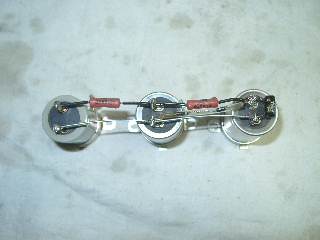

　電源回路は、コンデンサと抵抗を使用したπ型フィルターです。さすがに
これはハムノイズを取り切れないので、電源回路を設計し作成します。

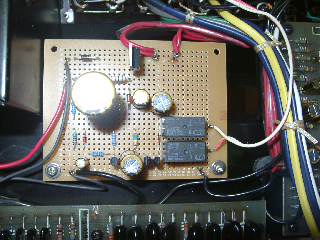

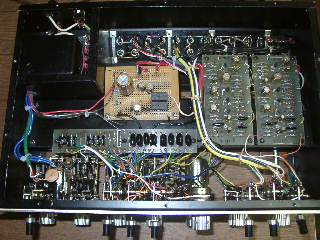

　安定化電源回路と、電源投入時のポップノイズ防止の為、ミューティング回路を
設計、搭載しました。


















　高級ブランドEXCLUSIVE　Ｃ３　の原型になった、優れたプリアンプです。



















　ボリュームやスイッチも高級品です。

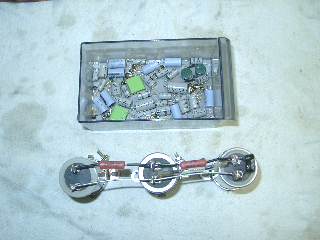

　交換部品です。

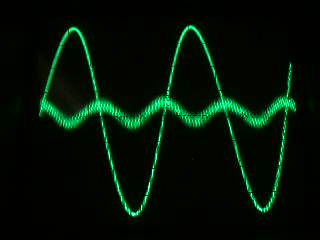

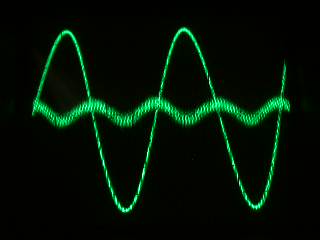

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

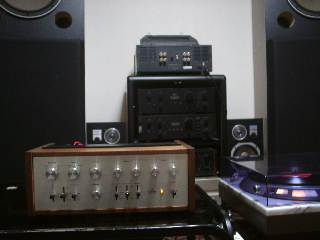

　試聴して完成です。

　ＭＣカートリッジも使用可能で、音質も優れています。










　修理完了です。

　
