故障内容
音出ない。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２４年１０月２８日～３０日

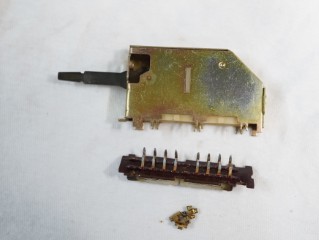

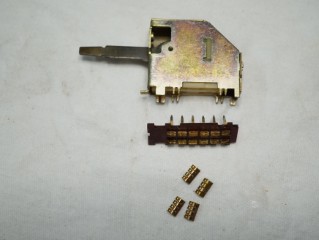

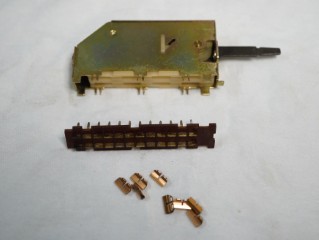

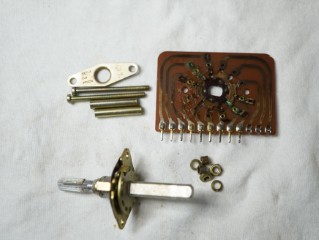

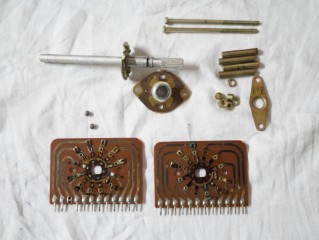

TAPE-DUPLICATEスイッチの分解修理。

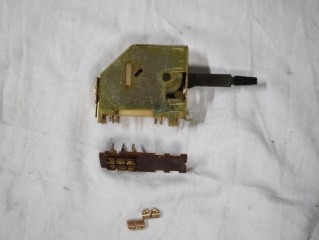

TAPE-MONITORスイッチの分解修理。

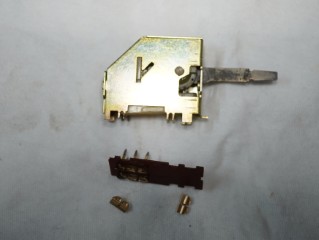

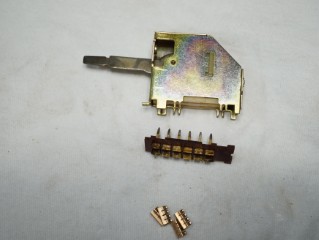

LOUDNESSスイッチの分解修理。

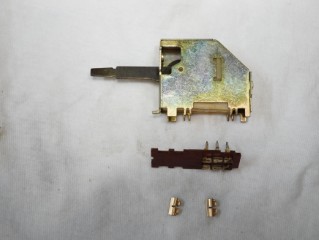

MUTINGスイッチの分解修理。
FILTER-HIGHスイッチの分解修理。
FILTER-LOWスイッチの分解修理。

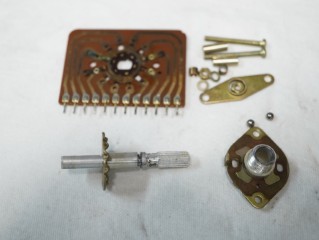

スピーカー切替スイッチの分解修理。

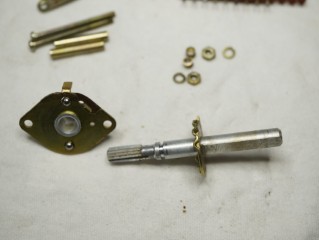

軸もグリス固着の為、分解修理。
MODEスイッチの分解修理。

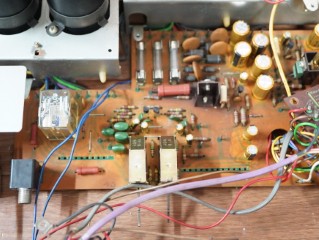

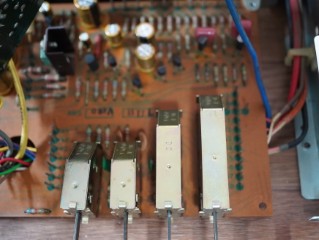

電源・保護回路基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

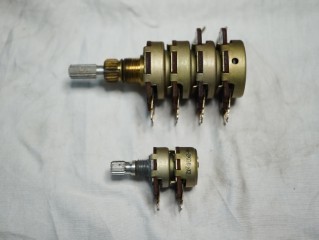

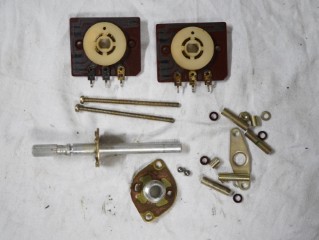

ボリューム関係は洗浄修理します。

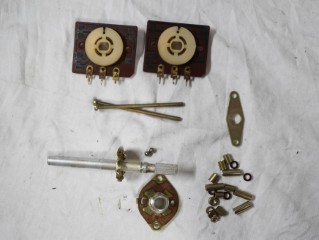

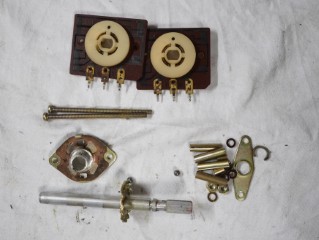

FUNCTIONスイッチの分解修理。

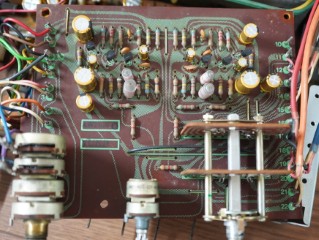

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

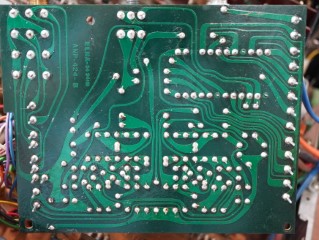

半田の修正。

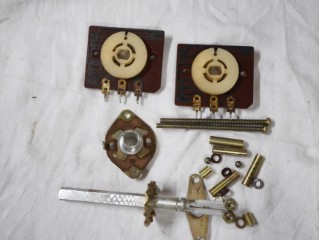

TONEスイッチの分解修理。
BASS（５０Ｈｚ）スイッチの分解修理。
BASS（１００Hz）スイッチの分解修理。
TREBLE（１０kHz）スイッチの分解修理。
TREBLE（２０kHz）スイッチの分解修理。

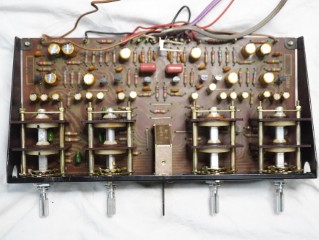

TONE基板の部品交換と、修理の終了したスイッチ取付け。

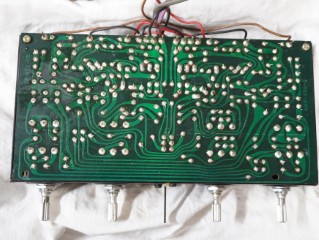

半田の修正。

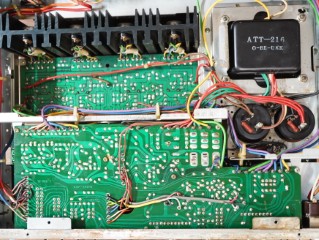

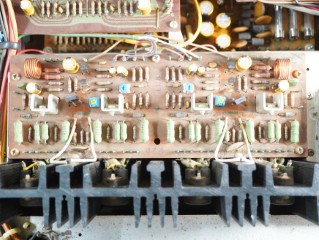

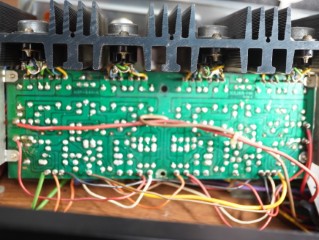

パワー部の部品交換。
半田の修正。

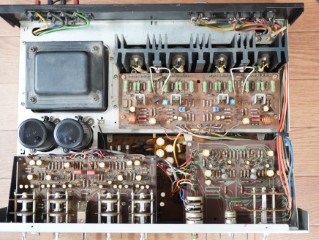

部品交換が終了しました。

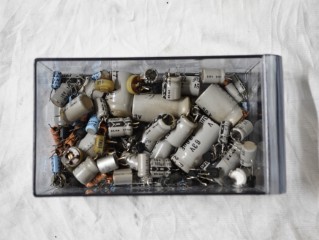

交換部品です。

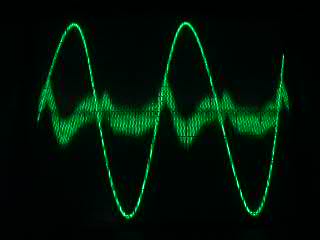

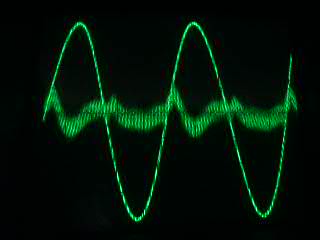

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

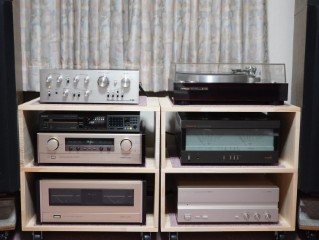

試聴して完成です。
清々しいパイオニアサウンドが蘇りました。
修理完了です。
