ＳＡ−８９００　Ｎｏ．２　修理の様子

故障内容

　ノイズ発生。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　１１／２７〜１２／５

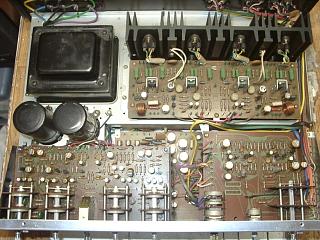

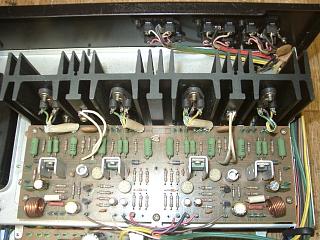

　パワー部の部品交換。

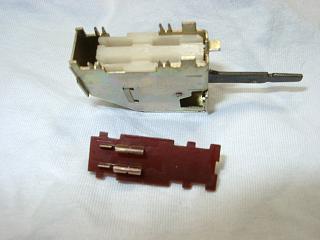

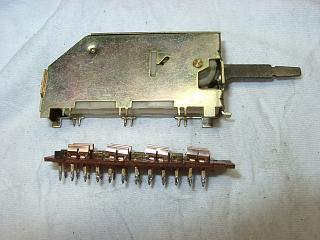

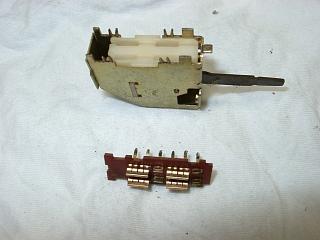

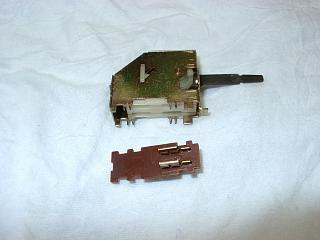

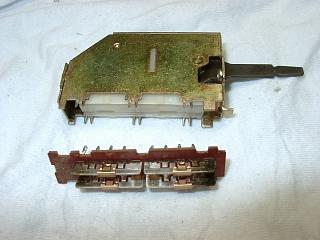

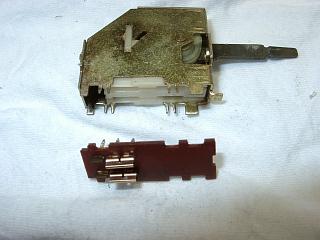

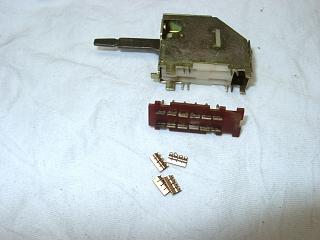

　ＳＷ関係は、すべて分解清掃します。

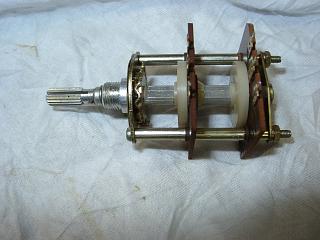

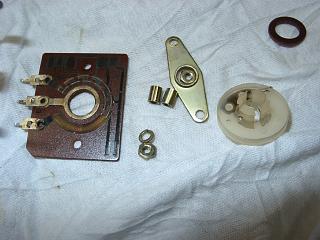

　ロータリーＳＷも分解清掃します。

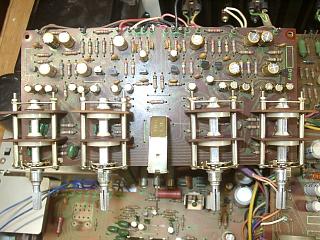

　トーン基板の部品交換と、修理の済んだＳＷ取り付け。

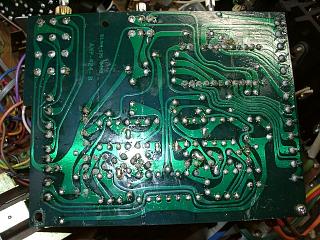

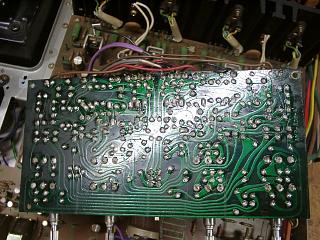

　半田の修正。



















　電源基板の部品交換

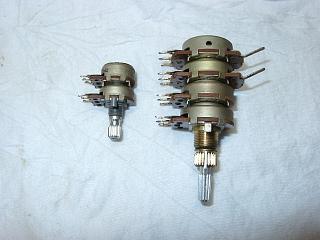

　ＶＲ関係は、取り外してから洗浄処理します。

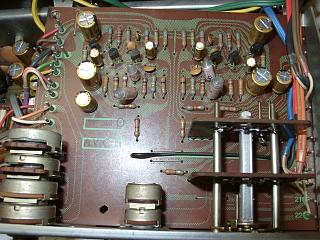

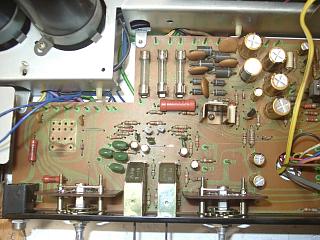

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。



















　半田の修正。



















　すべての部品交換が終了しました。

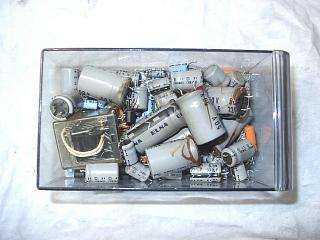

　交換部品です。

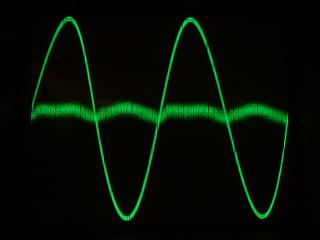

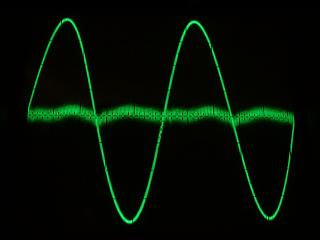

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

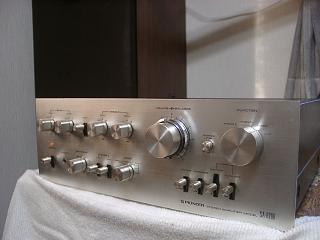

　エージング中。
