ＳA－7800　修理の様子

故障内容

　音途切れ、ノイズ発生、メーター照明切れ。

原因
　
　コンデンサー、トランジスター劣化。
　
処置

　オーバーホール修理。

修理期間

　６／２３～６／２９

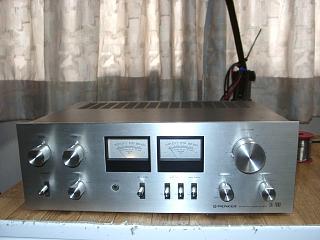

　メーター照明は片チャンネル切れています。

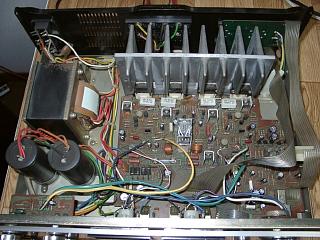

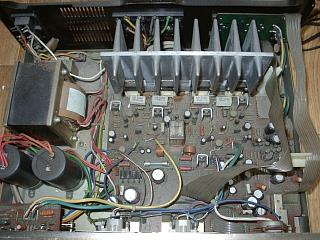

　内部の様子。

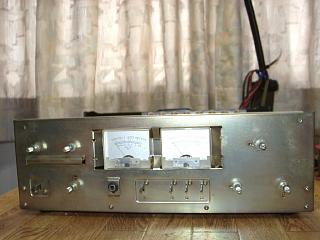

　フロントパネルを外してメーター照明の交換。

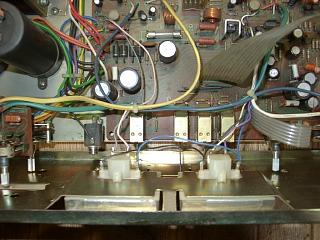

　ＳＷ関係は取り外して分解清掃します。

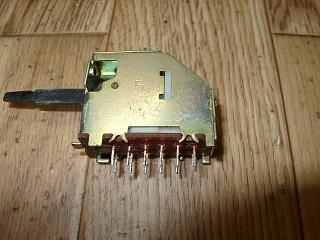

　ＳＷの取り外し。

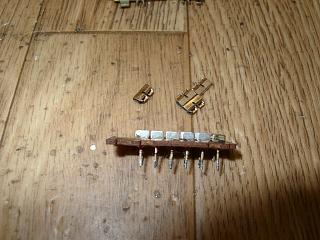

　内部の接点を清掃します。

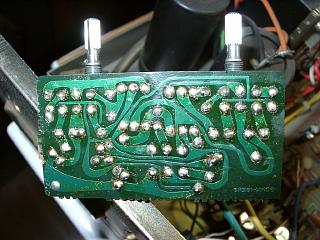

　トーン基板の半田修正とコンデンサー交換。

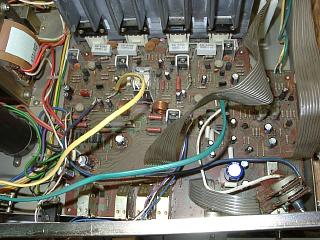

　メイン基板のコンデンサーとリレー交換。

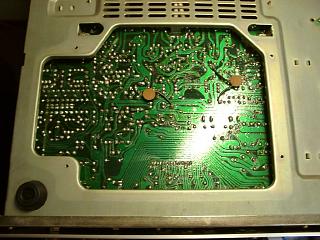

　半田の修正。

　すべての部品交換が終了しました。

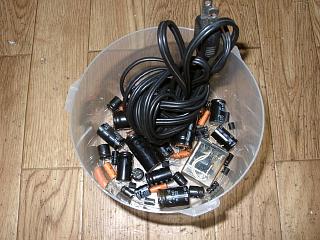

　交換部品です。

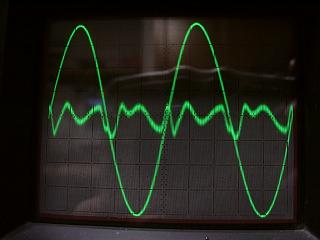

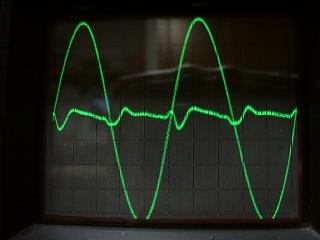

　歪みの測定です。Ｒチャンネルです。当時としては非常に低歪み。

　Ｌチャンネルの歪み波形です。こちらも綺麗。

　試聴中。ＰＨＯＮＯの音質も非常に優れています。

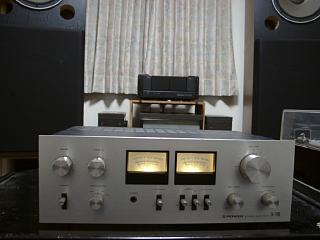

　修理完了です。
