ＣＳＥ　アイソレーション電源　ＰＸ−５ｐｌｕｓ１　修理の様子

故障内容

　１００Ｗ系の出力安定せず、整備のご依頼。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　２０２１年４月１１日〜１７日

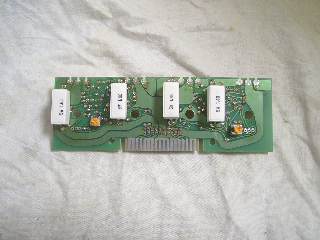

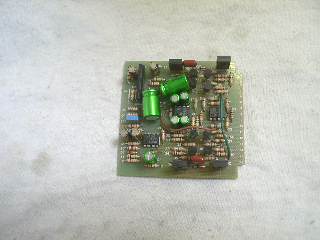

　１００Ｗ系プリドライバー基板の部品交換。



















　半田の修正。

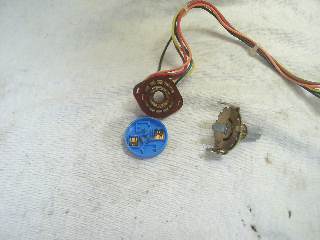

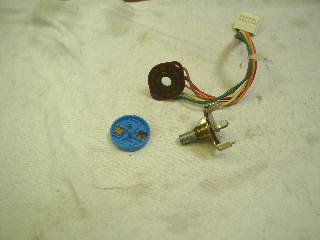

　周波数セレクタースイッチの分解修理。

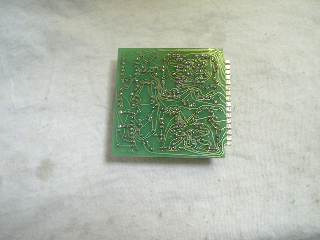

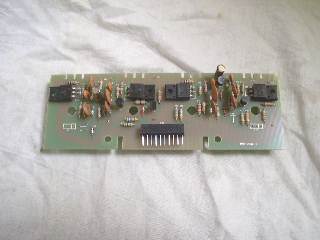

　１００Ｗ系初段・保護基板の部品交換。



















　半田の修正。



















　５００Ｗ側のロータリースイッチも、分解修理します。

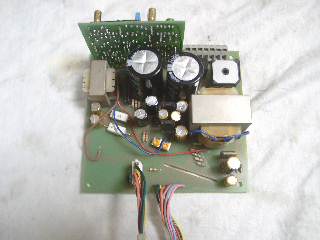

　５００Ｗ側整流基板の部品交換と、基板パターン強化。

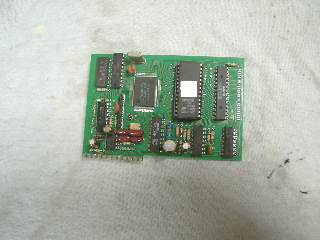

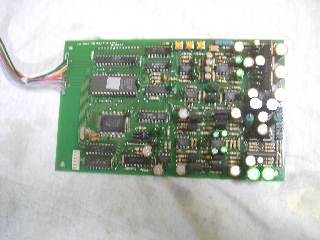

　１００Ｗ側マイコン基板の部品交換。



















　５００Ｗ側マイコン・ドライブ基板の部品交換。

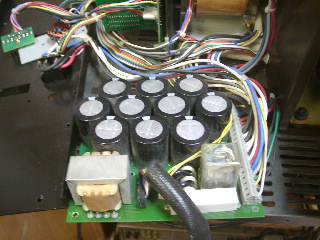

　１００Ｗ側、マザー基板の部品交換。

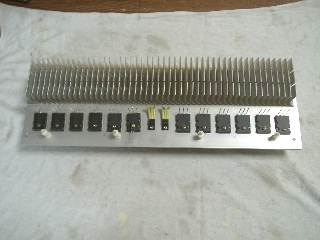

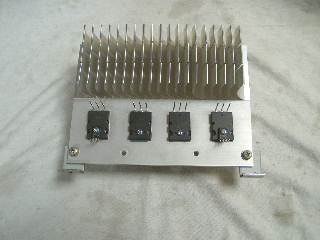

　５００Ｗ-ＬＩＶＥ側パワートランジスタの交換。



















　半田の修正。

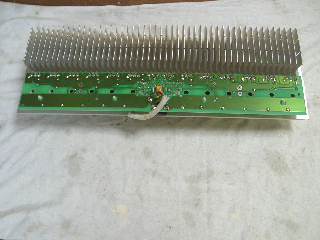

　５００Ｗ-ＮＥＵＴＲＡＬ側パワートランジスタの交換。



















　半田の修正。

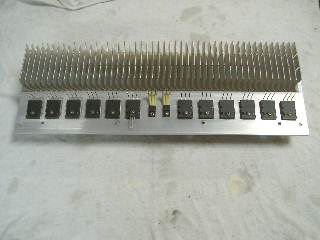

　１００Ｗ側パワートランジスタ交換。

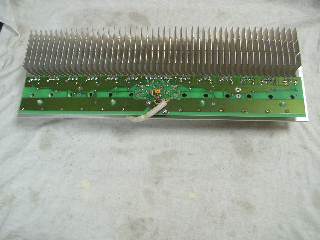

　部品交換が終了しました。

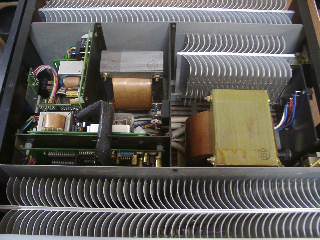

　アイソレーション電源は、パワーアンプ（ＢＴＬ）と正弦波発振器で
構成されています。

　資料が入手困難な為、基板パターンを追って配線図を起こしましたが
ドライブ回路は音響用パワーアンプと、なんら変わりはありません。

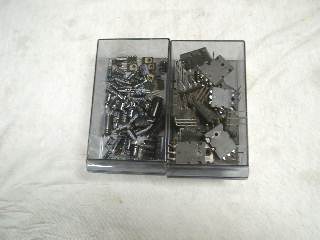

　交換部品です。



















　試聴して完成です。












　修理完了です。

　
