PRA−6000 修理の様子

故障内容


音途切れ、音質劣化。

原因


 コンデンサー劣化。半田不良多数。

処置

 オーバーホール修理。

修理期間

 5/25〜6/13

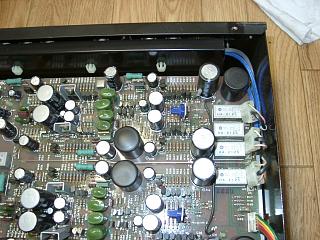

 PRA-2000と違い、ガラスエポキシ基板使用。コンデンサーは大量に
投入して音質改善を図っています。

 電解コンデンサーはすべて熱で劣化しています。

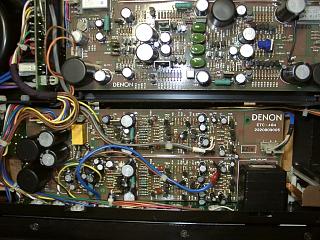

 フラットアンプ部も、多くのコンデンサー投入しています。



















 電解コンデンサー交換。今回はオーナー様のご要望でニチコンの
ファインゴールドコンデンサーへ交換。(一部に一般品とミューズ有り)

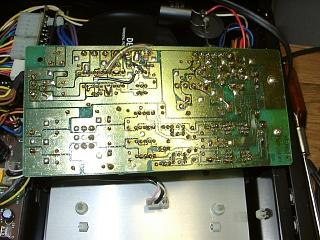

 半田もすべて修正。

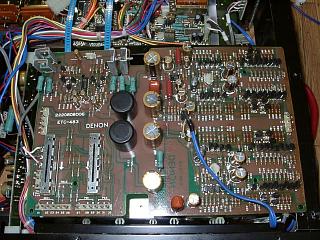

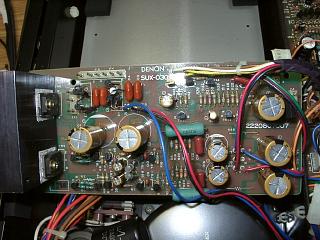

 電源回路のコンデンサー交換。



















 半田もすべて修正します。



















 MCアンプのコンデンサー交換。

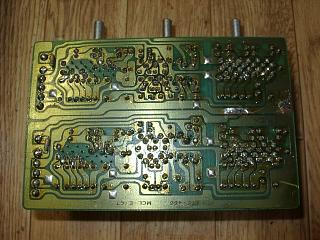

 半田もすべて修正。

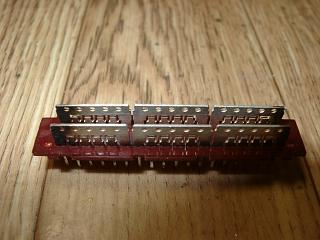

 スライドSWは分解して清掃します。

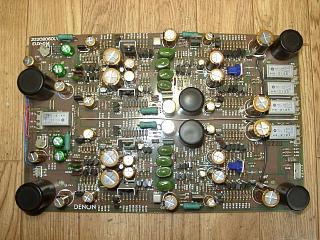

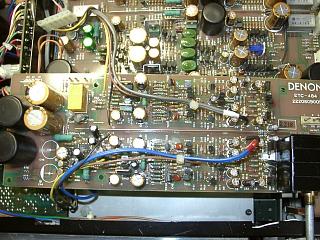

 フラットアンプのコンデンサー交換。

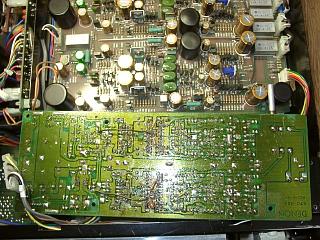

 半田もすべて修正します。

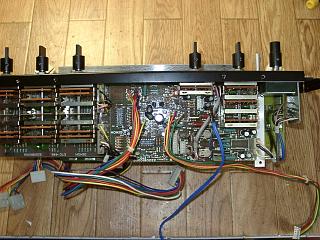

 トーン基板とロジック回路の修理に入ります。

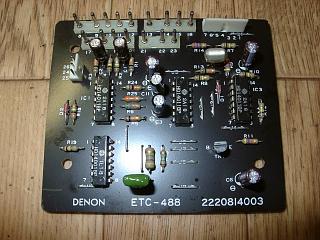

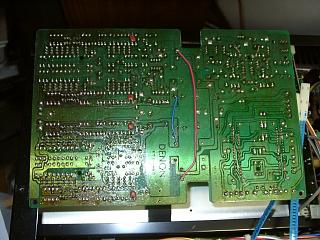

 ロジック基板のコンデンサー交換と半田修正。



















 ロジック基板のコンデンサー交換。



















 半田の修正。

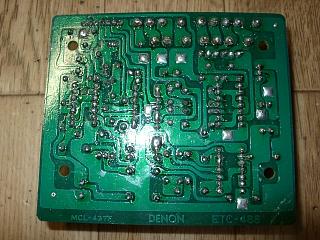

 トーン基板の半田修正。

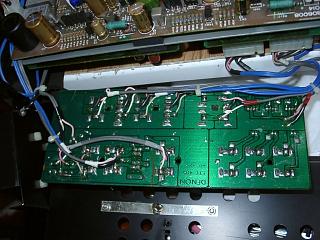

 入出力基板の半田修正。RCA端子は今回、構造上交換が難しい為
きれいにクリーニングして再使用します。端子はガタもなく良好です。

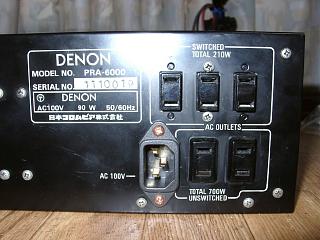

 ACインレット取付け。

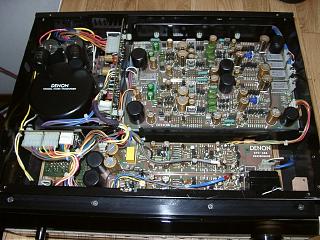

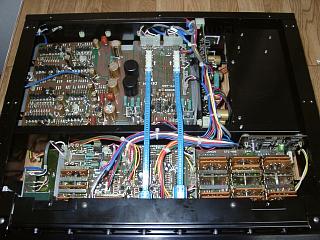

 すべての部品交換が終了しました。



















 下からの写真です。ハーネスも元通り綺麗に束線します。

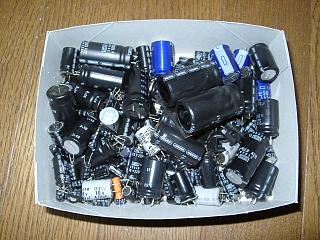

 交換部品です。大量のコンデンサーが投入されています。

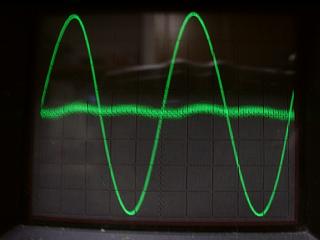

 測定に入ります。Rチャンネルです。非常に優れた特性です。



















 Lチャンネルです。無歪みです。

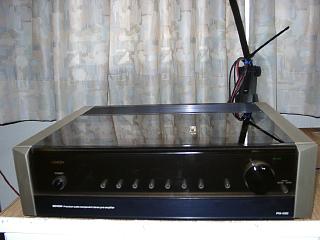

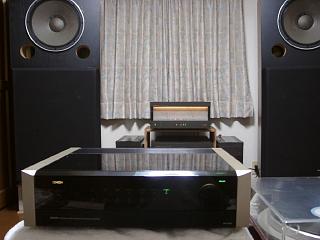

 完成しました。暫くエージングします。



















 アナログレコードの試聴です。非常に優れた音質です。


















 修理完了です。
