ＤＥＮＯＮ　プリアンプ　ＰＲＡ−６０００　Ｎｏ．４　修理の様子

故障内容

　ＳＷ関係のガリ、歪み多い。

原因
　
　ＳＷ接点の腐食、半田不良多数。
　
処置

　オーバーホール修理。

修理期間

　５／２５〜６／１９

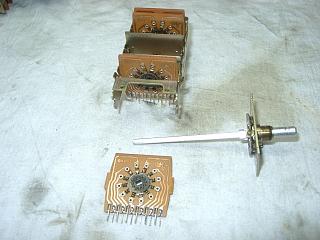

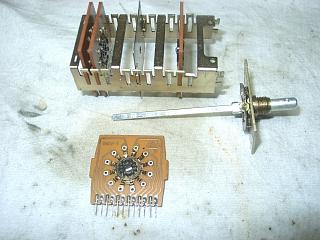

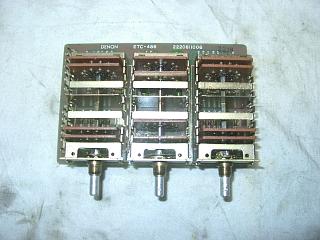

　ＳＷ関係は、すべて分解修理します。

　＊接点復活剤でベタベタになっています。

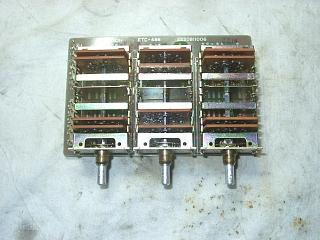

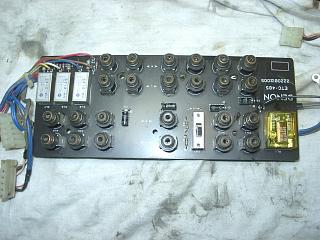

　修理の済んだＳＷ取り付け。

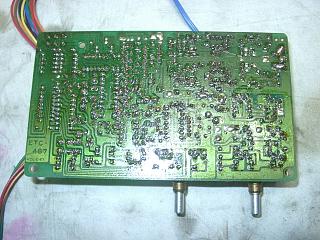

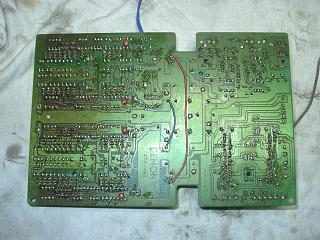

　半田の修正。

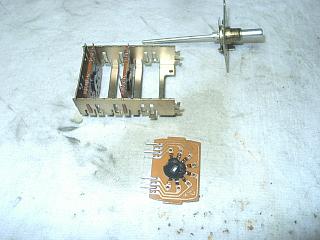

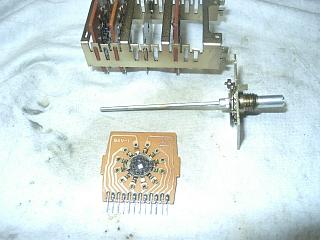

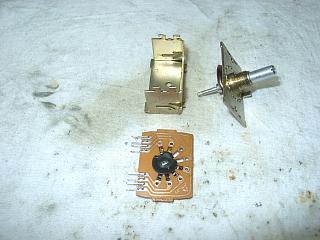

　どのＳＷも、接点は真っ黒です。

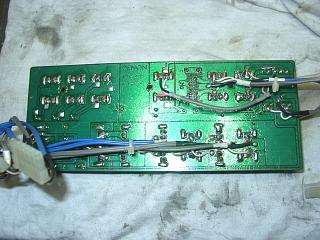

　修理の済んだＳＷ取り付け。

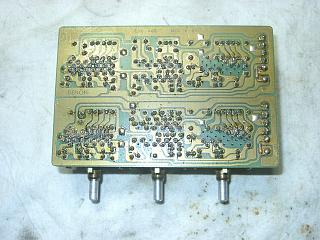

　半田の修正。

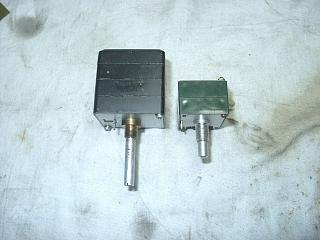

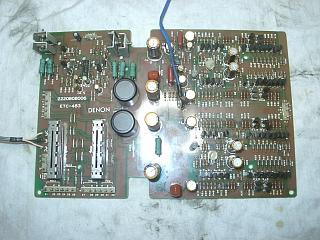

　ＶＲ関係も、基板より外してから洗浄処理します。

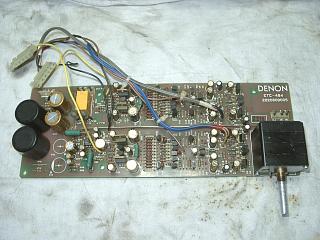

　修理の済んだＶＲ取り付け。

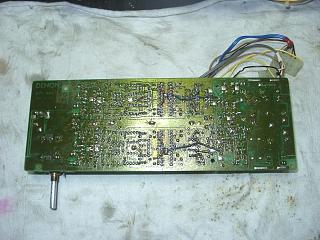

　半田の修正。

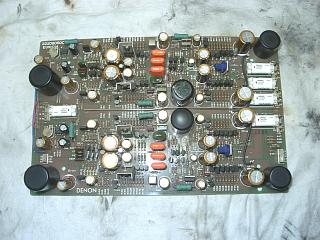

　ＰＨＯＮＯ基板の部品交換。

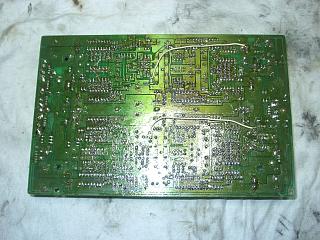

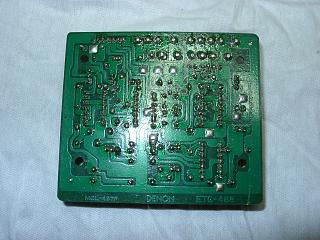

　半田の修正。



















　ヘッドアンプ基板の部品交換。



















　半田の修正。

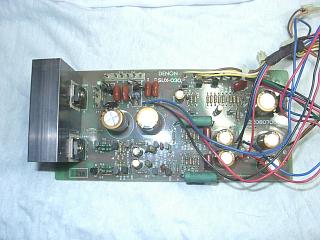

　電源基板の部品交換。

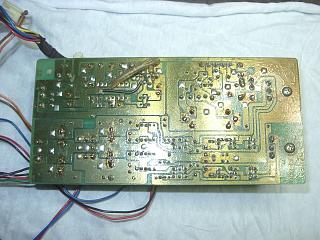

　半田の修正。

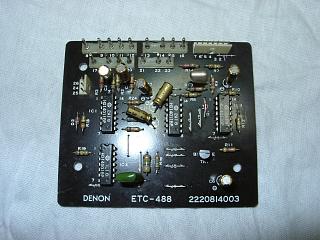

　ロジック基板の部品交換。



















　半田の修正。



















　スライドＳＷの分解清掃。



















　修理の済んだＳＷ取り付け。



















　半田の修正。

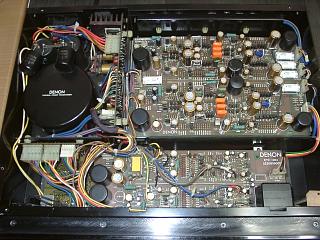

　すべての部品交換が終了しました。

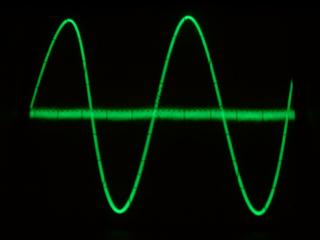

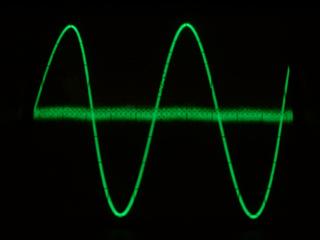

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

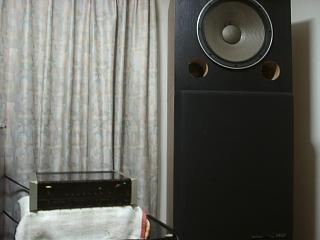

　試聴して完成です。


















　修理完了です。

　
