ＰＯＡ−８０００　修理の様子

故障内容

　プロテクション解除せず。

原因
　
　トランジスター、コンデンサー他劣化。

処置

　オーバーホール修理。

修理期間

　４／２０〜４／３０

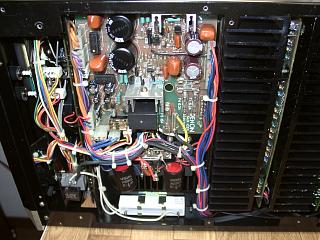

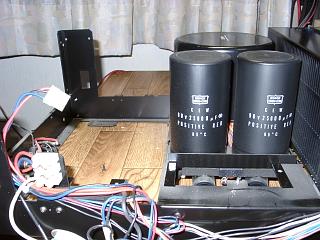

　パワー段の取り外し。

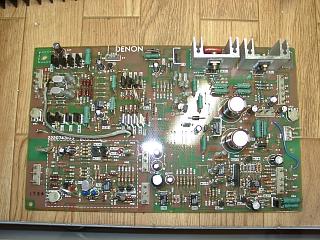

　放熱板を分解中。

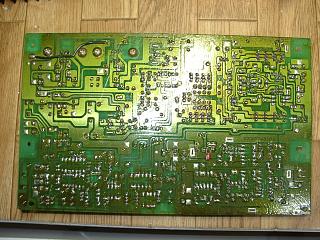

　基板はガラスエポキシ基板を採用。さすが高級品です。

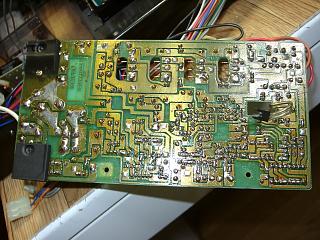

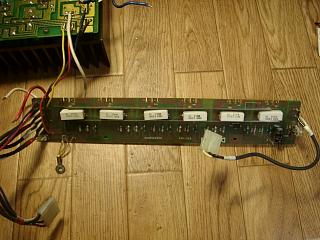

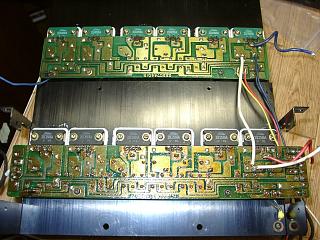

　放熱板の基板修理中。

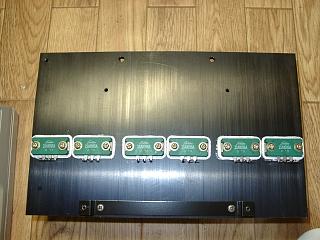

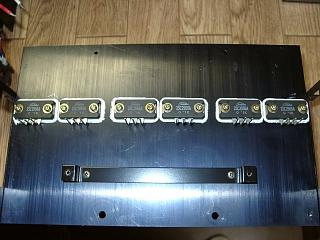

　パワートランジスターは劣化も見られず正常です。ｈｆｅのバラツキも無く
非常に優秀な素子です。

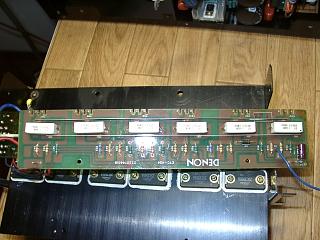

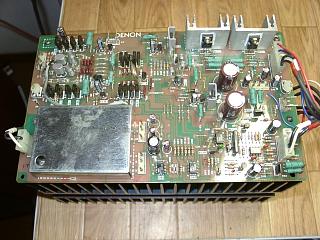

　修理の済んだ基板を取付け。

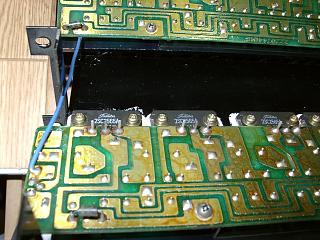

　ＰＮＰ側のトランジスターも劣化はありません。

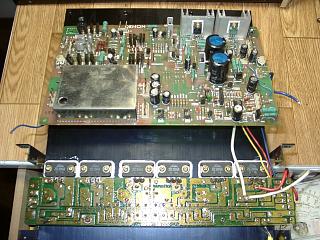

　基板の修理中。



















　初段基板のコンデンサー、トランジスター交換。



















　半田もすべて修正します。



















　パワーブロックの修理完了です。



















　歪み打消し回路の修理。

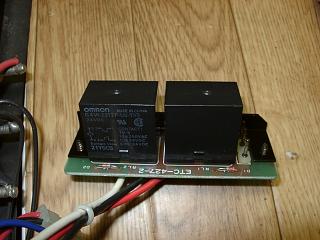

　リレーの交換。

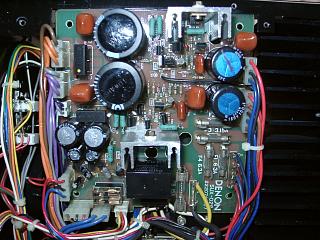

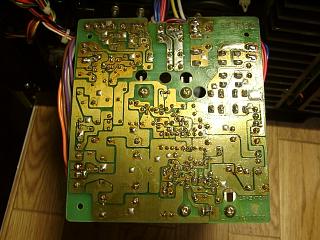

　電源基板の修理。



















　コンデンサーとリレー交換。



















　半田もすべて修正。

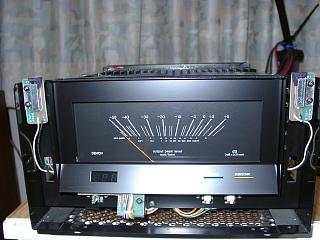

　メーター部は分解クリーニング実施。

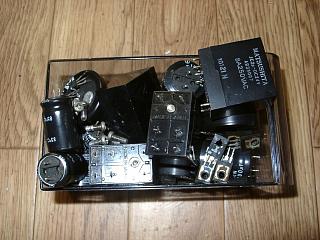

　交換部品です。

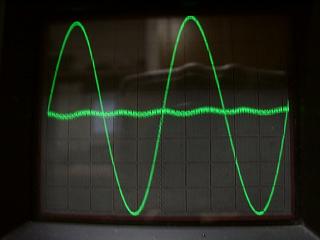

　歪みの測定です。無帰還アンプですが、非常に低歪みです。

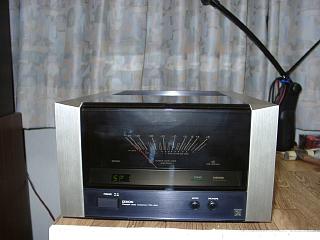

　完成しました。
