POA-7700 No.2 修理の様子

故障内容

 プロテクト解除せず。

原因


 トランジスター、抵抗焼損、OPアンプ不良。No.1同様に重傷。

処置

 トランジスター、抵抗、OPアンプ、初段トランジスター、リレー交換。

修理期間

 1/27〜1/28

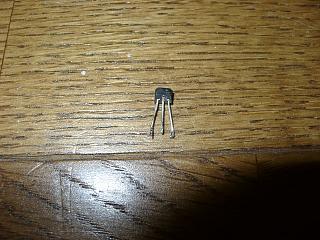

 こちらのパワーアンプは、初段トランジスターも破損しています。

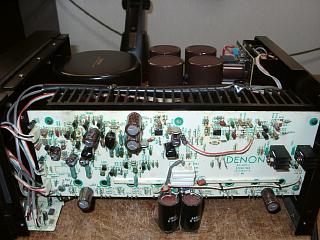

 No.1同様に焼損部品をすべて交換。不思議なのは、どちらのパワー
アンプも同一個所の部品が焼損していることです。

 過大入力、負荷ショートであっても、このような広範囲に渡るトラブルに
ならない様な回路設計が理想です。

 ハイパワーアンプは、回路をいかに保護するかを検討して設計する
ことが大切だと思います。

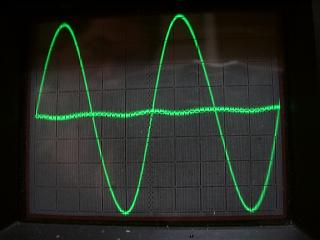

 歪み波形は驚くほど綺麗です。さすがDENON!



















 エージング中。

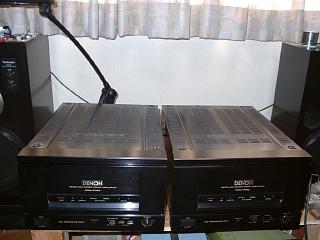

修理完了です。
