修理の様子

　POA-7700　Ｎｏ．１　修理の様子

故障内容

　プロテクト解除せず。

原因
　
　トランジスター、抵抗焼損、ＯＰアンプ不良。重傷です。

処置

　トランジスター、ＯＰアンプ、抵抗、ダイオード、リレー交換。

修理期間

１／２６～１／２７

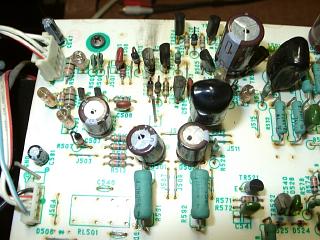

　多数の抵抗、トランジスターが焼損しています。なぜ？

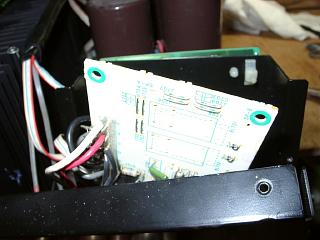

　こちらも焼損多数。

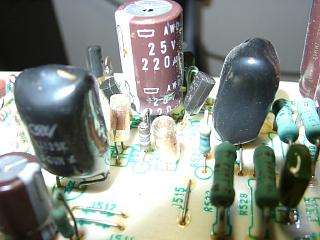

　抵抗は完全に焼けて炭化しています。過大入力もしくは負荷
ショートによる事故と思われます。

　

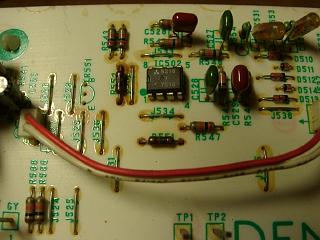

　プリドライバーも焼損。

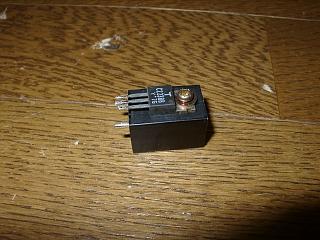

　リレーは交換します。

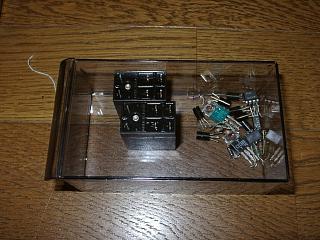

　焼損パーツを全て交換。

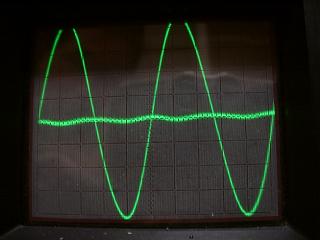

　さすがＤＥＮＯＮです。素晴らしい特性です。

　修理完了です。
