故障内容
異常発熱。オーバーホールのご依頼。
原因
コンデンサー、トランジスター劣化による動作不安定。
処置
オーバーホール修理。
修理期間
６／２６〜７／１２

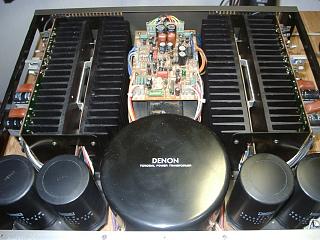

内部は清掃されていて非常に綺麗です。

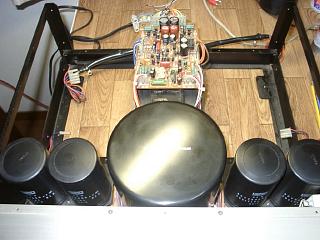

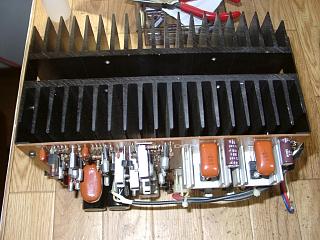

パワーブロックの取り外し。
パワー段のコンデンサーは熱で劣化しています。

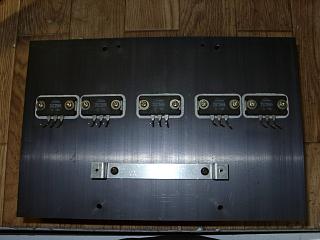

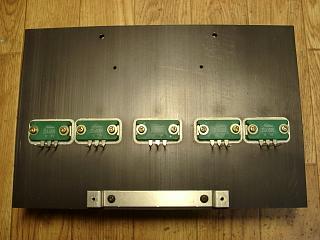

パワートランジスターは測定で劣化していないのでこのまま使用。

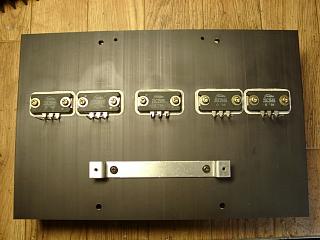

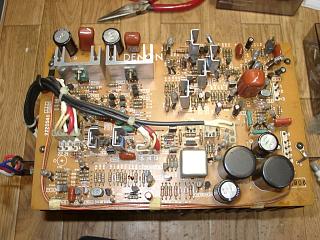

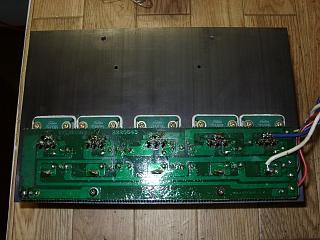

修理したパワーステージ基板取付け。
ＮＰＮ側のトランジスターも劣化していない為、このまま使用。

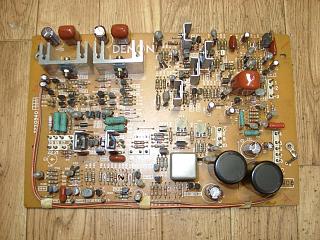

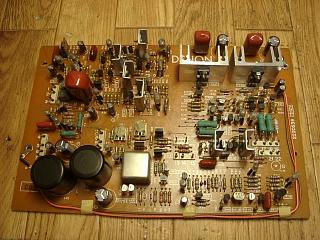

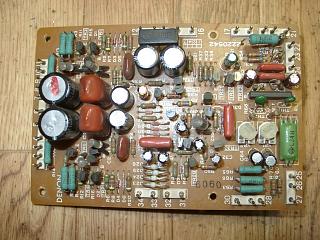

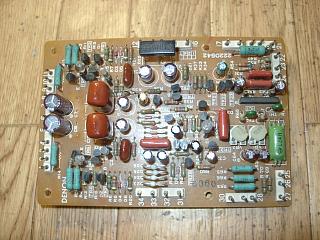

ドライブ基板のコンデンサー、トランジスター交換。

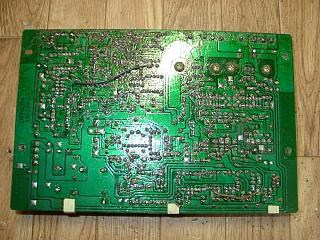

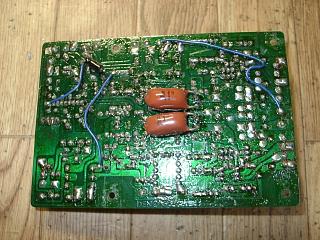

半田もすべて修正します。

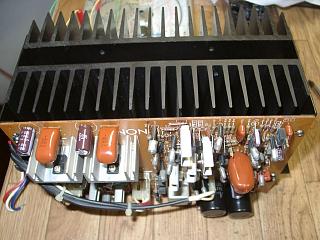

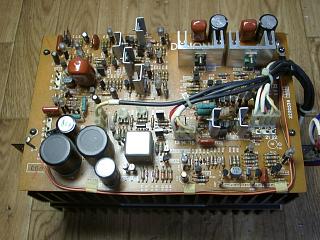

Ｌチャンネルのパワーブロック完成。
Ｒチャンネルも同様に修理します。

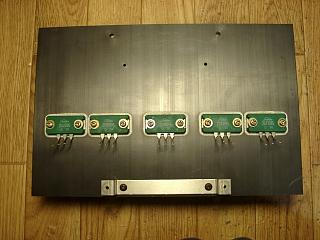

こちらも、トランジスターの劣化は見られません。
ＮＰＮ側もトランジスターは元気です。
コンデンサー、トランジスター交換。
半田もすべて修正。
Ｒチャンネルも完成しました。

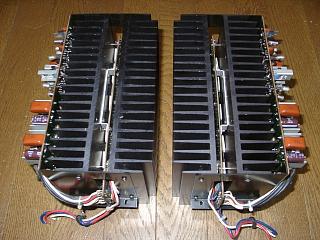

完成したＲ／Ｌパワーモジュール。
電源、メーター回路の基板修理。
コンデンサー交換。

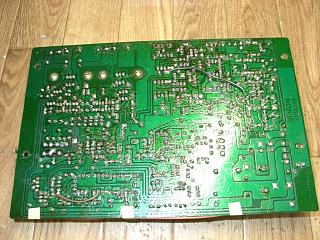

半田の修正。

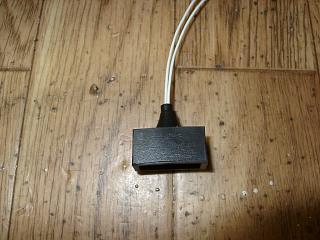

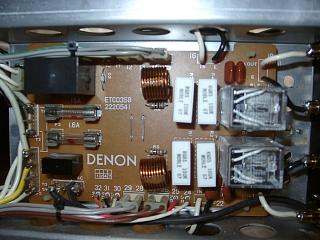

電源・プロテクションリレーは、新品交換します。（交換前）

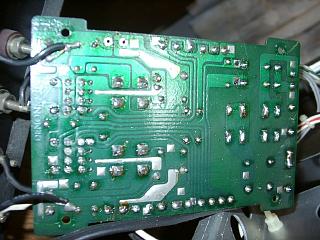

半田もすべてやり直します。

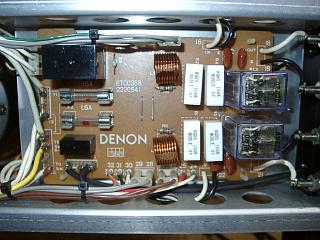

リレー交換後。

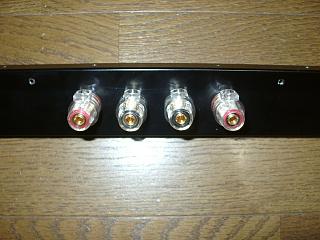

スピーカーターミナルは、高品位の物へ交換。

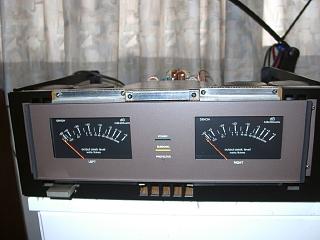

メーター照明交換の為、フロントパネル分解。
ランプは黒ずんで寿命。

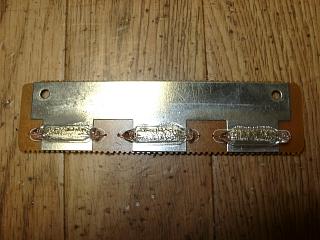

ランプ基板の取り外し。

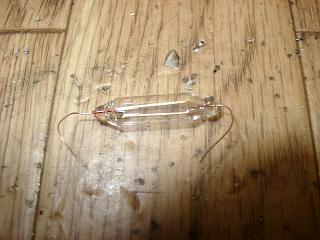

新品ランプ。
新品ランプへ交換。
電源、ｓｕｂｓｏｎｉｃランプ共に新品へ交換。

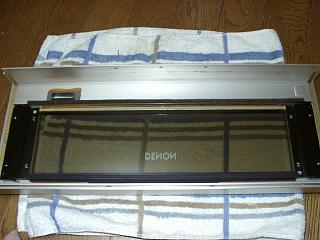

フロントパネルは分解清掃します。
パネル取付けて、全部品交換が終了しました。

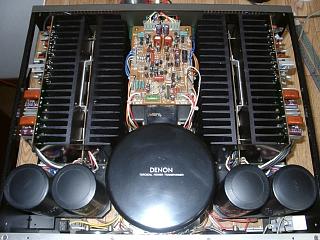

修理の完了した内部。

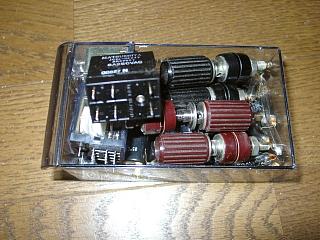

交換部品。

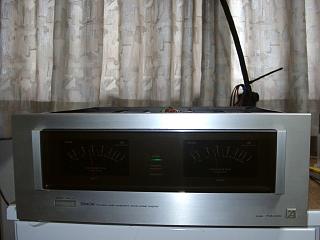

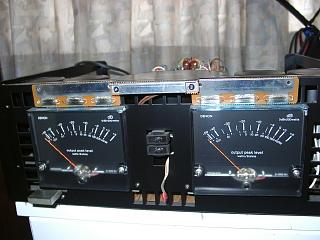

メーター公正中。

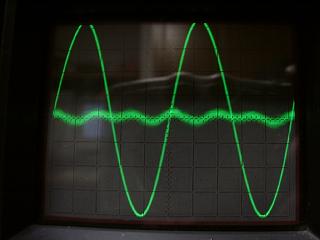

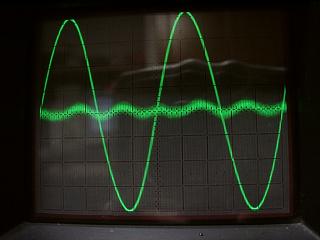

歪みの測定に入ります。
Ｒチャンネルです。非常に優秀です。
Ｌチャンネルも低歪み。
エージング開始。

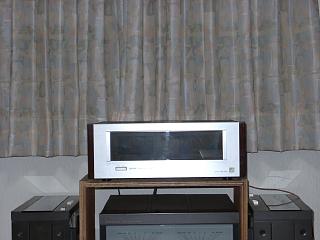

試聴中。とても優れた音質。

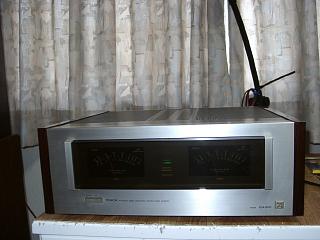

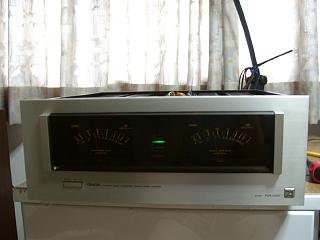

修理完了です。
