故障内容
発煙した。オーバーホールのご依頼。
原因
トランジスターの劣化。
処置
オーバーホール作業。トランジスター４２個、小型電解コンデンサー全て交換。
修理期間
２／２７〜２／２８

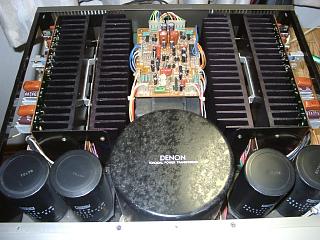

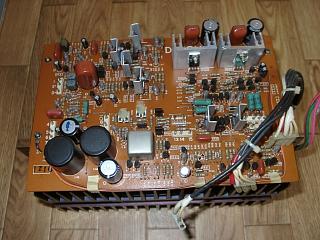

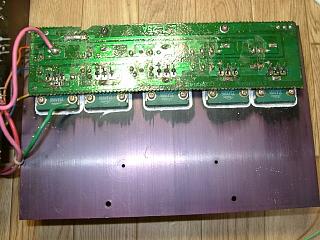

Ｌ側のパワーアンプモジュール取り外し。

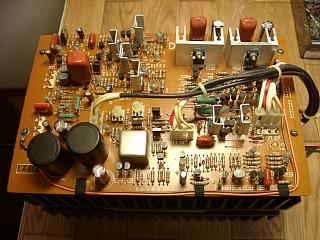

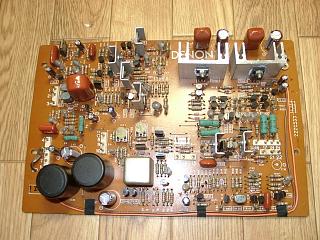

コンデンサーとトランジスタの交換。
半田はすべて修正。
パワーステージの抵抗交換。

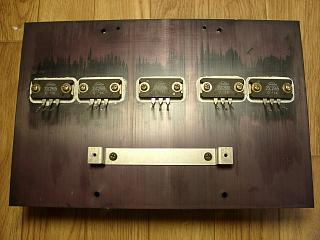

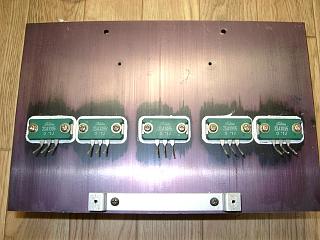

トランジスターはｈｆｅ測定し劣化していない為、このまま使用。
ＮＰＮ側も劣化していないので、このまま使用。ペアーもよく揃っています。
Ｌ側の修理が完了しました。

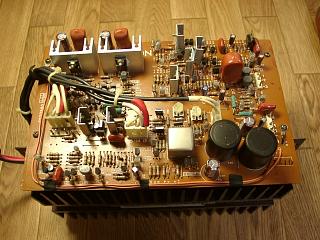

Ｒ側の修理に入ります。

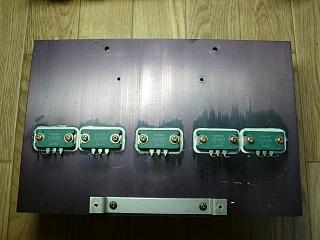

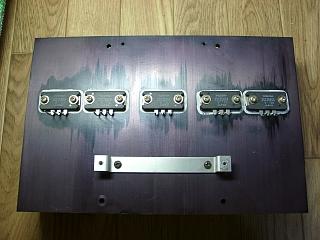

こちらもトランジスターは劣化していないので、このまま使用。
ＮＰＮ側もこのまま使用します。バラツキの大変少ない優れた
トランジスターです。
Ｒ側の修理も完了です。

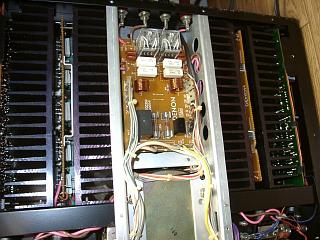

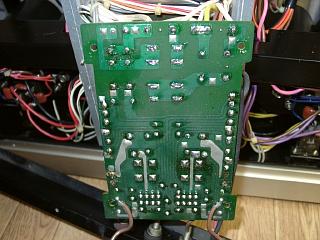

リレーの交換。
ラッシュカレント防止リレー、プロテクションリレー２個交換実施。

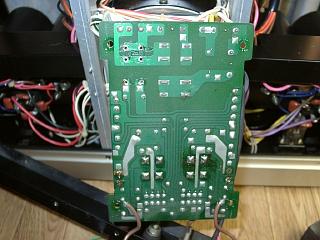

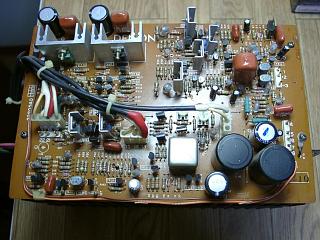

初段への電源回路も半田修正。
リレー交換及び電源回路の半田修正が終了しました。

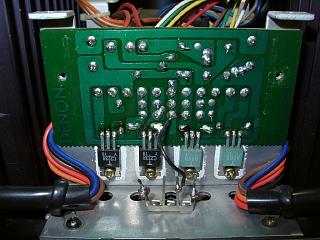

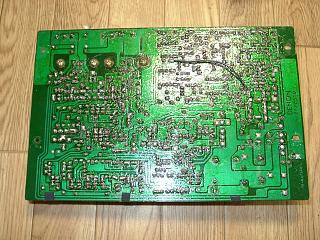

プロテクション、メーター駆動基板のコンデンサー交換と半田修正。

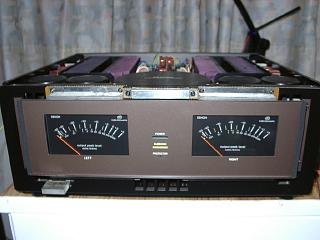

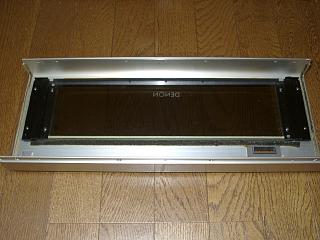

フロントパネル部は内部が汚れていますので、分解清掃します。
ガラスも取り外し、クリーニング実施。

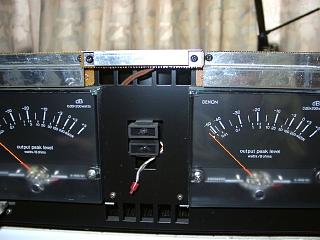

ＳＵＢＳＯＮＩＣのランプ切れている為、交換。

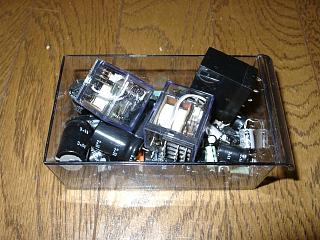

交換部品。

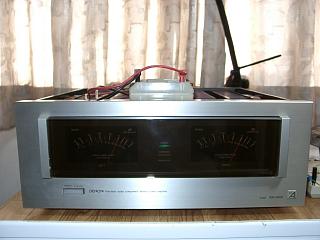

電源投入し、アイドリング及びメーター調整実施。

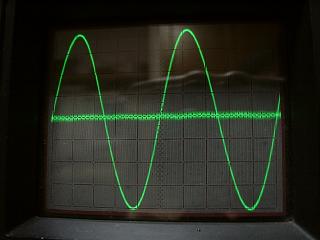

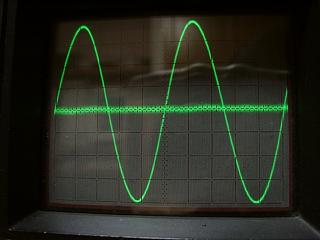

測定に入ります。Ｒ側です。ノイズ成分以外に歪みはありません。
Ｌ側です。こちらも無歪み。
オーバーホールで素晴らしい音質になりました。
エージングして完成です。ＰＯＡシリーズでは、一番完成度の高い製品
だと思います。

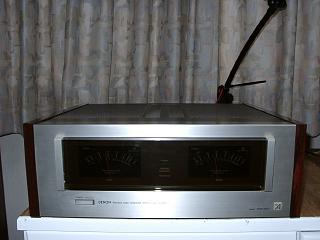

修理完了です。
