POA-1500 No.2修理の様子

故障内容

メーター照明点灯せず。オーバーホール。

原因


 トランジスター、コンデンサー劣化。

処置

 オーバーホール修理。

修理期間

 4/27〜5/13


 パワー部の取り外し。

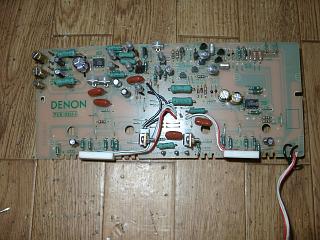

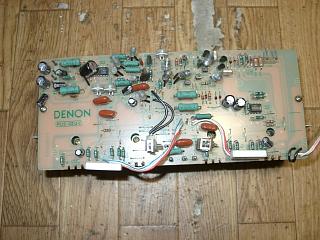

 Rチャンネルの部品交換。

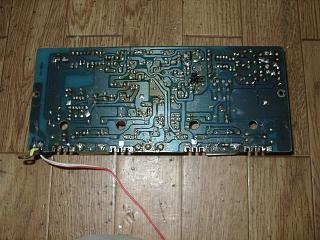

 半田の修正。

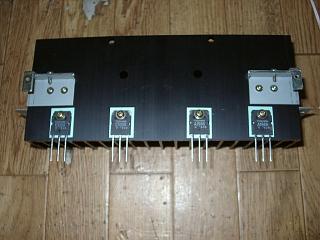

 パワートランジスタ交換。



















 Lチャンネルも同様に部品交換。

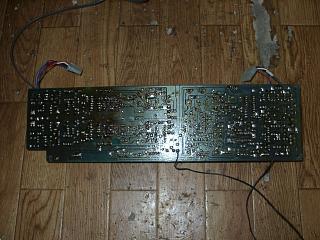

 半田の全修正。

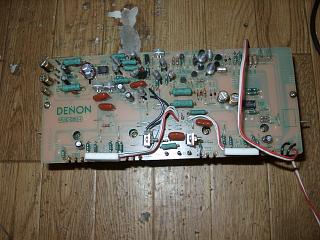

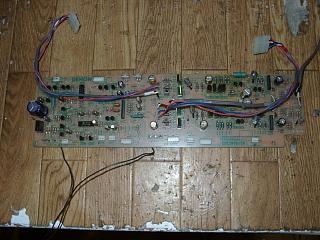

 初段・メーター・プロテクション基板の部品交換。

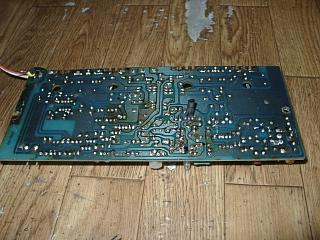

 半田の修正。

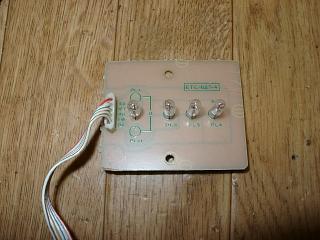

 プロテクション基板の部品交換と半田の修正。



















 フロントパネル取り外し、メーター内部のクリーニング。



















 メーター部のランプ交換。



















 すべての部品交換が終了しました。

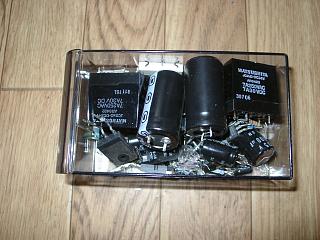

 交換部品です。



















 歪みの測定に入ります。

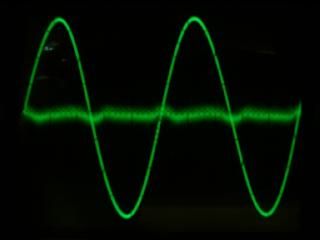

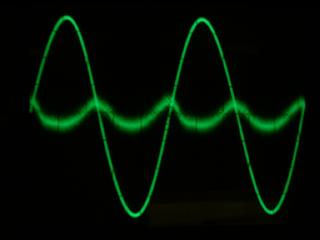

 Rチャンネルです。歪み打消し回路の調整前。

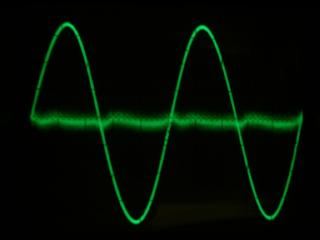

 歪み打消し回路のVRを、歪みの最小点に合わせます。



















 Lチャンネルも同様に調整。



















 エージングをして完成です。

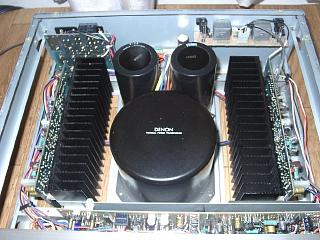

 修理完了です。
