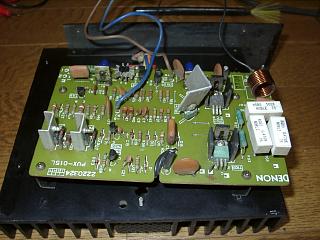

Ｌ側のパワーブロック取り外し。初段部のトランジスター及び
判断線の抵抗器を交換
劣化コンデンサーの交換

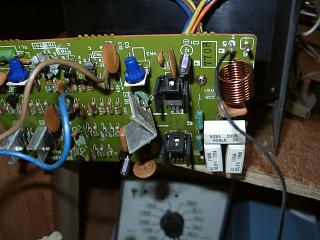

Ｒ側のパワーブロックは、修理の痕跡あります。
こちらも劣化トランジスターとコンデンサー交換。

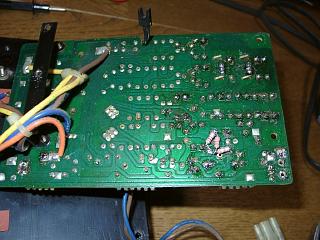

半田付けは、すべてやり直します。

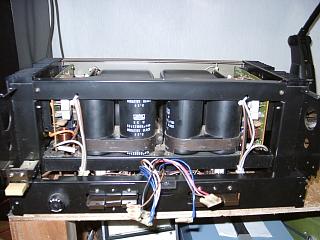

組み上げます。

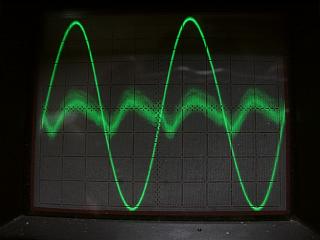

アイドリング電流調整後の、Ｒ側歪み波形です。この時代のアンプとしては
立派です
＊スイッチング歪みが話題になる前の製品なので。。。

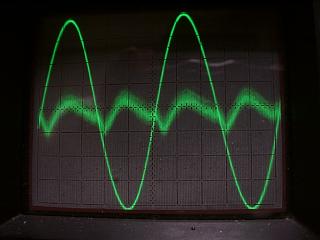

Ｌ側の歪み波形です。こちらも問題ありません。
メーター照明以外の修理完了。とりあえずエージングの開始
メーター照明ランプの代用品を模索中。。。

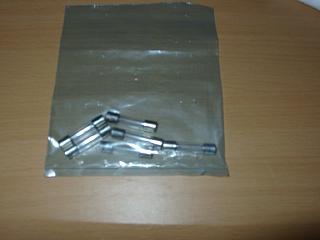

ヒューズ型の６Vランプ見つけました。
ランプ取り付けて完了です。
完成です。
