DENON プリメインアンプ PMA−S1 修理の様子

故障内容

 PHONO再生時、音途切れる。

原因


 接点接触不良、半田割れ。

処置

 スイッチ、ボリューム関係の分解・洗浄修理。半田の修正。

修理期間

 2024年6月6日〜9日


 比較的新しいモデルで、コンデンサは液漏れや容量抜けも見られませんので
今回は、接点関係の整備をメインに行います。

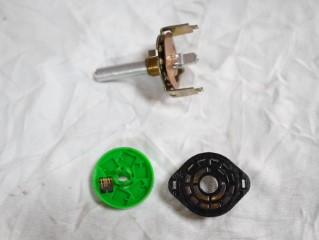

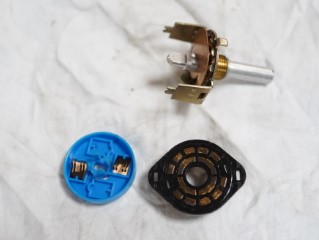

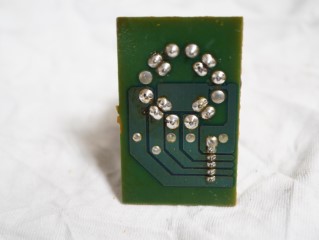

 セレクタースイッチの分解修理。

 接点は真っ黒です。

















 修理の終了したスイッチ取付けと、半田の修正。



















 RECセレクタースイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。

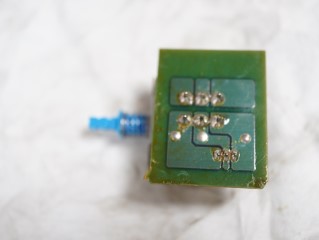

 バランス入力スイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。

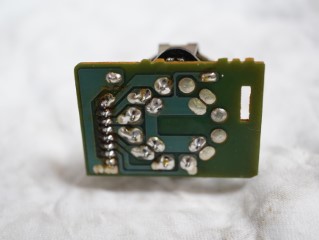

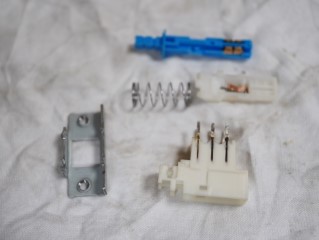

 PHONOーPOWERスイッチの分解修理。



















 修理の終了したスイッチ取付けと、半田の修正。



















 ボリューム関係は洗浄修理します。

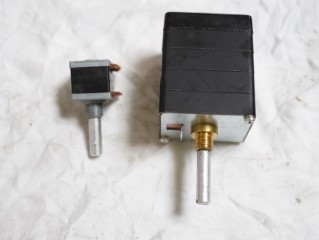

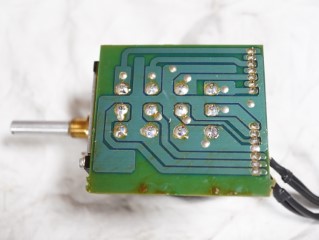

 修理の終了したメインボリューム取付けと、半田の修正。

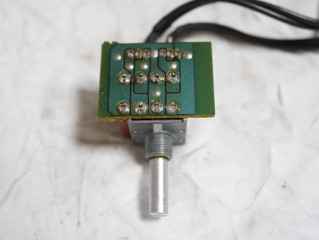

 修理の終了したバランスボリューム取付けと、半田の修正。

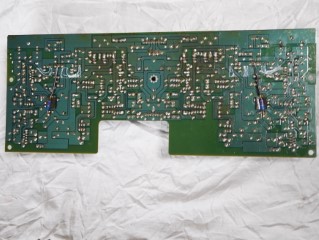

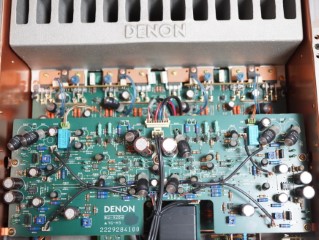

 プリドライブ基板は、各所に半田割れが見られますので、再半田処理。

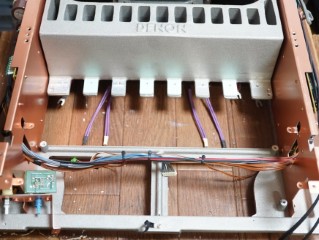

 パワーステージは一部、裏からアクセス出来ない箇所があり、本体から取り外す
必要があります。

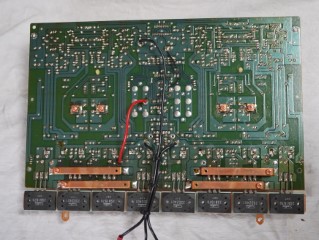

 パワーステージの半田修正と、リレー清掃。

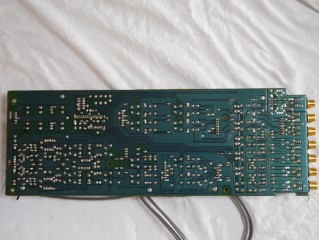

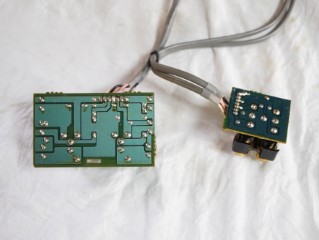

 PHONO・入力端子基板の半田修正。



















 端子台基板の半田修正。

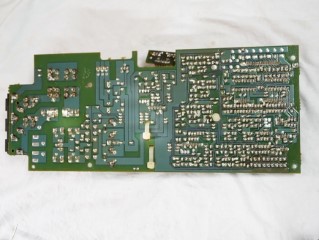

 電源・ロジック基板の半田修正。

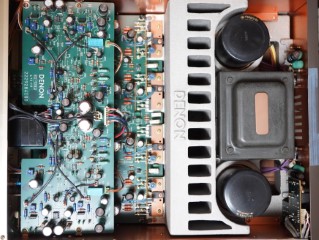

 修理の終了した各基板取付け、ハーネスを綺麗に束線します。

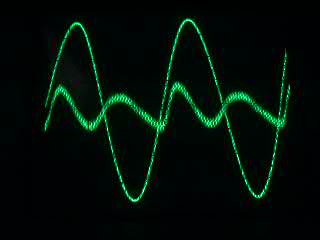

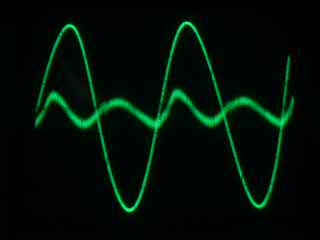

 歪みの測定です。

 Rチャンネルです。

















 Lチャンネルです。

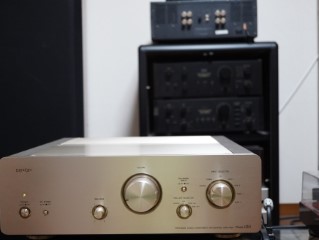

 試聴して完成です。












 修理完了です。
