PMA−970 修理の様子

故障内容


Phono再生でプロテクションが動作。オーバーホールご依頼

原因


 Phonoイコライザー回路故障。コンデンサー劣化。

処置

 劣化コンデンサー、トランジスター交換

修理期間

 11/28〜12/5

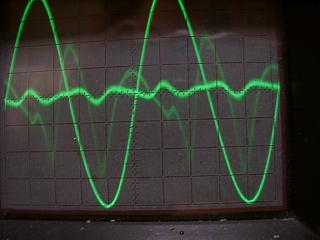

 Lチャンネルは歪みが多く発生しています。

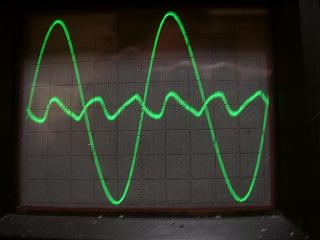

 Rチャンネルも歪みが多いです。

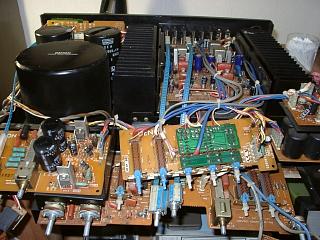

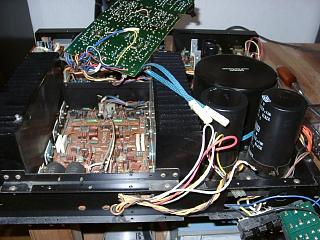

 部品交換のため、分解中




















 パワーアンプ基板です。

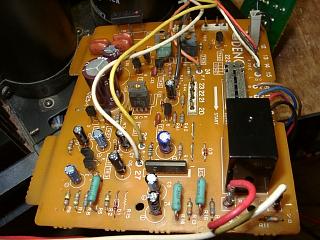

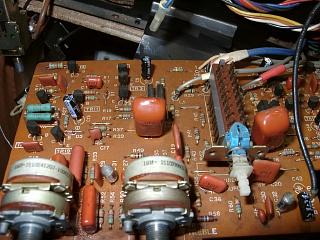

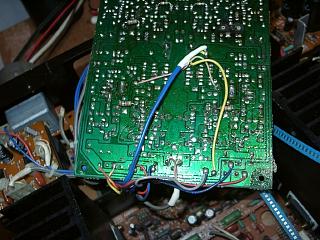

 イコライザー基板の修理中。

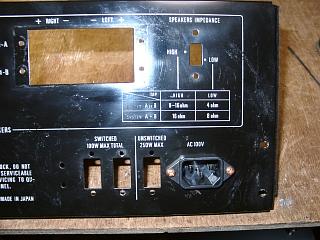

 ACインレット端子をパネル加工後、取付け。



















 SW内部は、真っ黒です。

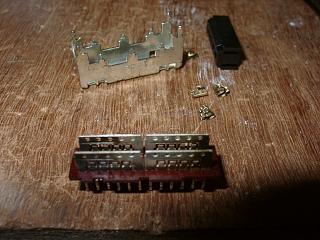

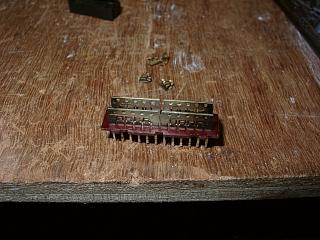

 こちらのSWも真っ黒です。分解清掃します。

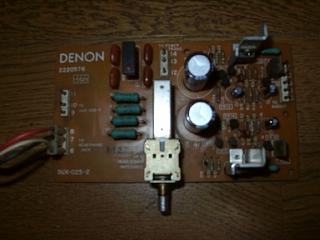

 プロテクション基板のコンデンサー交換。

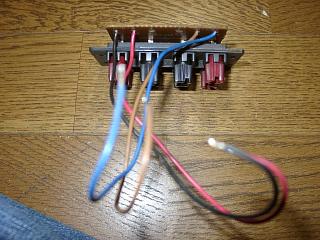

 現行のスピーカ端子。線材も非常に細い物が使用されています。



















 フロントパネル分解し、SWとVRの分解清掃します。



















 パワー初段部のコンデンサー交換



















 ドライバー段の電源部コンデンサー交換。

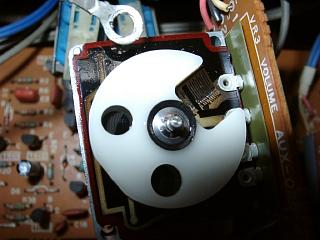

 ボリュームも分解清掃します。

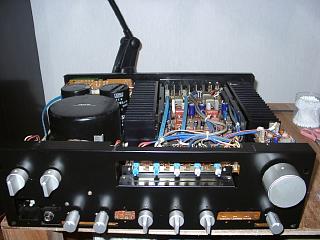

 部品交換が終了しました。

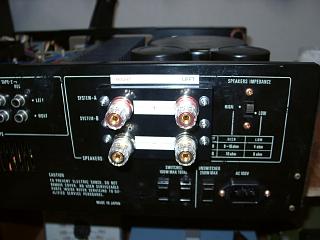

 スピーカ端子は、太いケーブルも接続できるタイプへ交換。

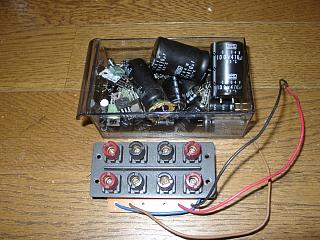

 交換したパーツ

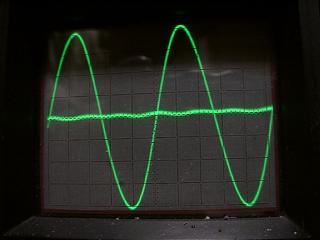

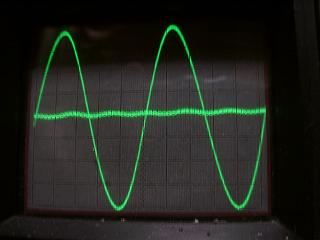

 Rチャンネルの歪み波形です。歪みは綺麗にとれました。



















 Lチャンネルです。こちらも綺麗にとれました。



















 エージングして終了です。素晴らしい音質になりました。

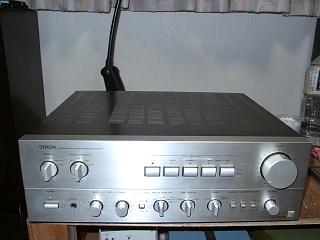

修理完了しました。
