ＰＭＡ−９７０　Ｎｏ．７　修理の様子

　故障内容

　音出ない。

　原因
　
　部品劣化。

処置

　オーバーホール修理。

修理期間

　９／３〜９／２７

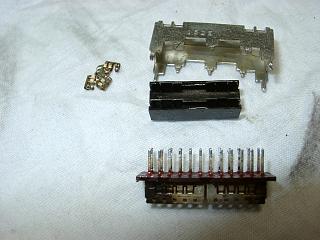

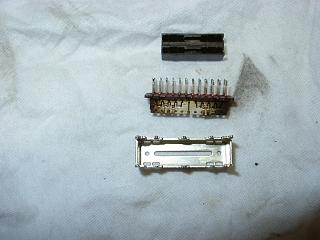

　セレクターＳＷの分解清掃。

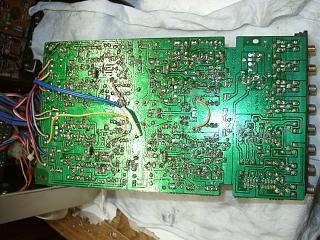

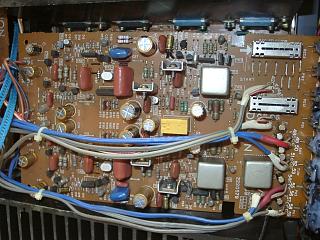

　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

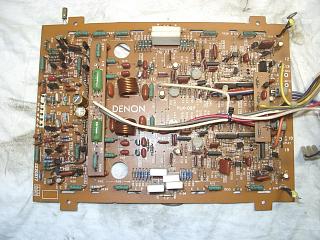

　パワー部の部品交換。



















　半田の修正。

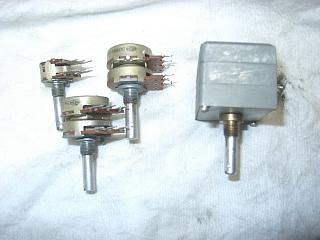

　ＶＲ関係は、取り外してから洗浄処理します。



















　ロータリーＳＷの分解清掃。

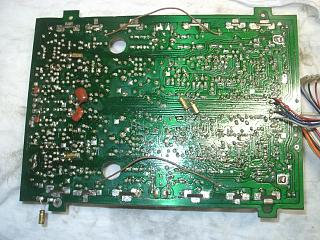

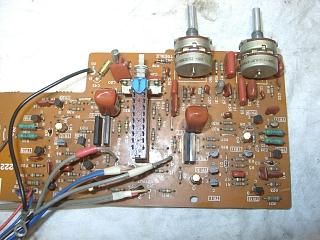

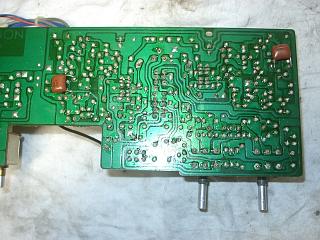

　パワー部初段・トーン基板の部品交換と、修理の済んだＶＲ
取り付け。


















　半田の修正。

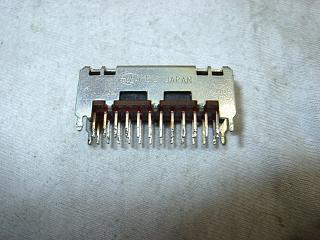

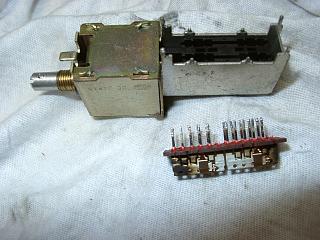

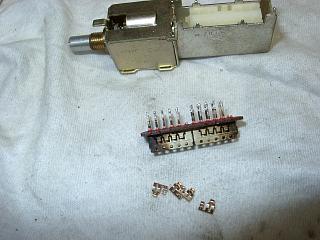

　ＳＷの分解清掃。

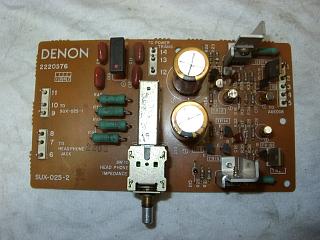

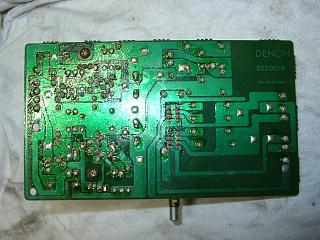

　電源基板の部品交換と、修理の済んだＳＷ取り付け。

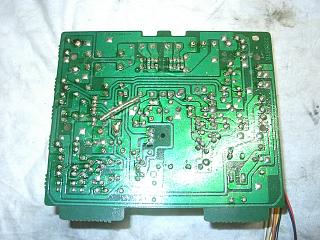

　半田の修正。

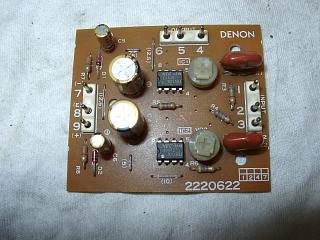

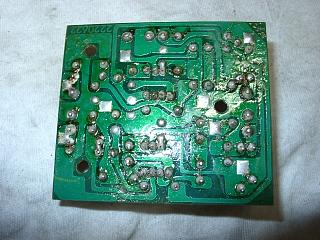

　ＤＣサーボ基板の部品交換。



















　半田の修正。



















　ＳＰセレクターＳＷの分解清掃。

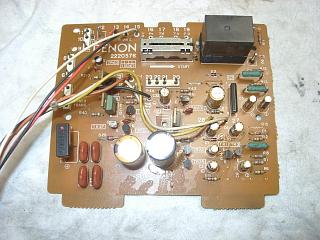

　プロテクション基板の部品交換と、修理の済んだＳＷ取り付け。



















　半田の修正。

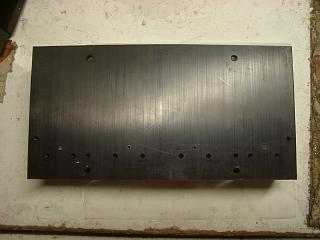

　新型トランジスター搭載の為、ヒートシンクの追加工実施。

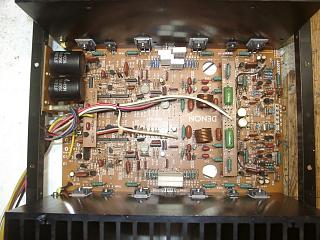

　パワー部の修理が完了しました。

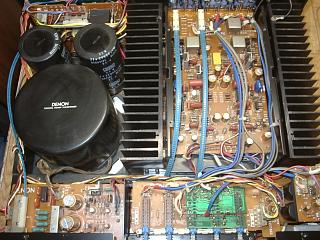

　パワー部を本体に搭載してすべての部品交換が終了しました。

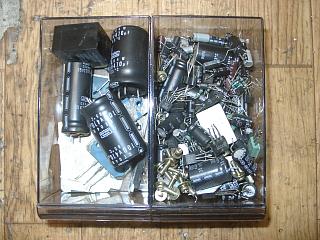

　交換部品です。



















　歪みの測定です。

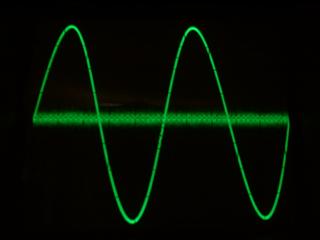

　Ｒチャンネルです。リアルバイアスサーキット搭載で、非常に優秀な特性。

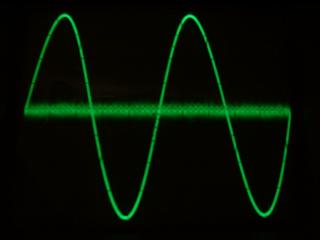

　Ｌチャンネルです。



















　エージング中。

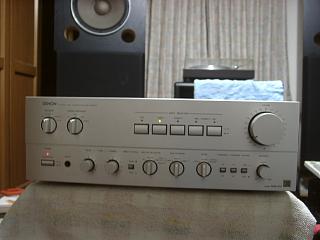

　試聴して完成です。

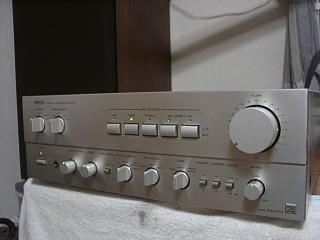

　修理完了です。
