ＰＭＡ−９７０　Ｎｏ．３　修理の様子

故障内容

　発煙後にプロテクト掛かり動作せず。

原因
　
　パワートランジスターのショート。

処置

　オーバーホール作業。

修理期間

　５／６〜５／２４

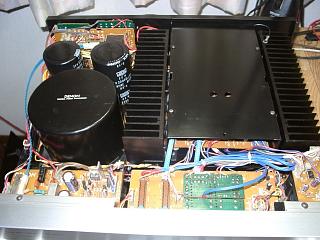

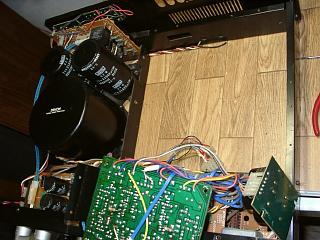

　コンデンサーは劣化が進んでいます。

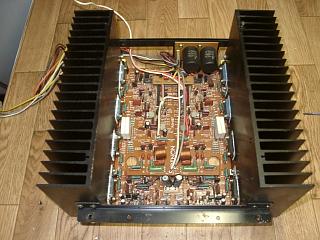

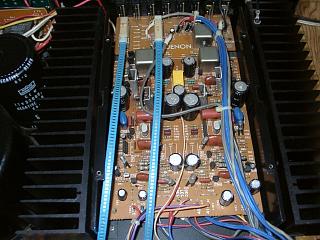

　パワーアンプ部の取り外し。

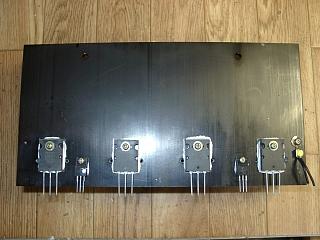

　パワートランジスターは劣化が進み、ショート。

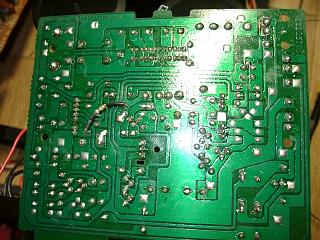

　基板を外して部品交換に入ります。

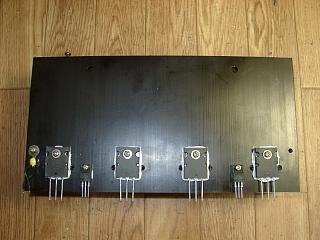

　ヒートシンク加工して新型トランジスター搭載。

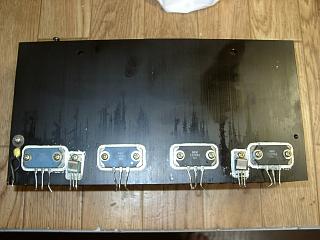

　劣化したトランジスター。



















　新型トランジスターへ交換。

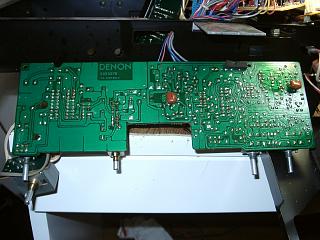

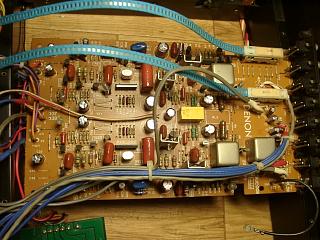

　ＰＨＯＮＯイコライザー基板のコンデンサー交換と半田修正。


















　
　電源基板のコンデンサー交換と半田修正。

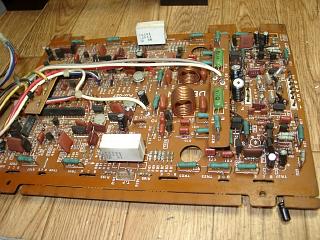

　トーン（パワーアンプ初段）の半田修正とコンデンサー交換。

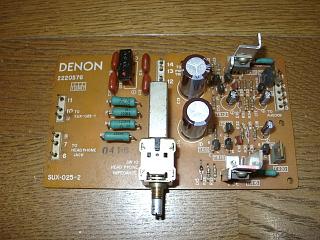

　プロテクション基板のコンデンサー、リレー交換と半田の修正。



















　部品交換が終了しました。

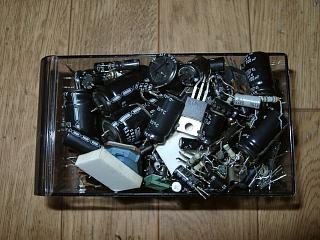

　交換部品です。

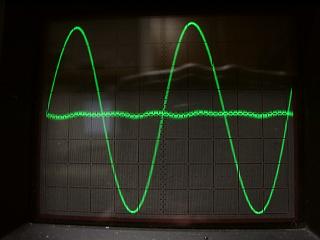

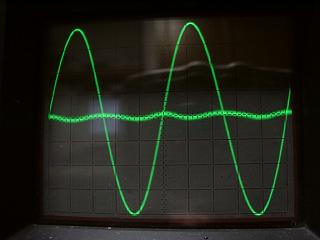

　測定に入ります。Ｒチャンネルです。

　ノイズ成分も非常に少なく優秀。

















　Ｌチャンネルです。非常に優れた特性です。

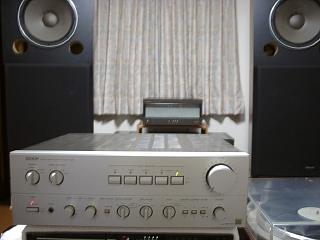

　アナログレコードの試聴中。素晴らしい音質です。


















　修理完了です。
