PMA−970 No.2 修理の様子

故障内容


発煙後にプロテクト掛かり動作せず。

原因


 パワートランジスターのショート。

処置

 パワートランジスター交換。オーバーホール。

修理期間

 2/21〜3/3

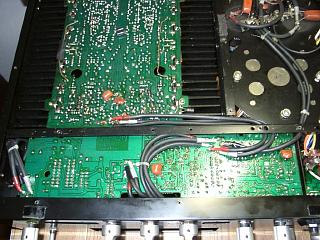

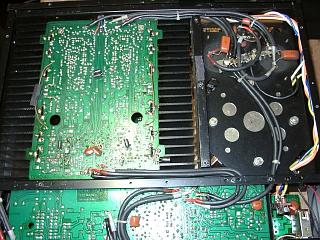

 内部は、かなり改造した跡が見られます。右チャンネルのパワーTR
は全滅状態。


















 高性能イコライザー部。

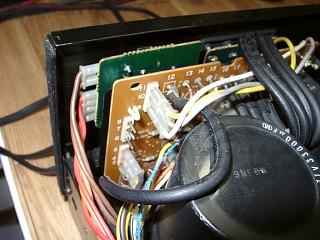

 スピーカー端子へのケーブルは交換されています。半田されているので
メンテが大変。


















 パワーアンプ基板への配線も交換されています。ケーブルの被服が
半田ゴテで各所溶けており、芯線が剥き出し状態。ショートの危険多数!

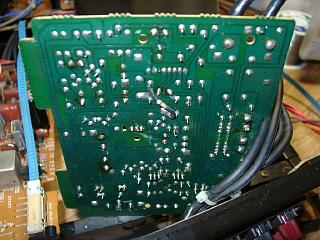

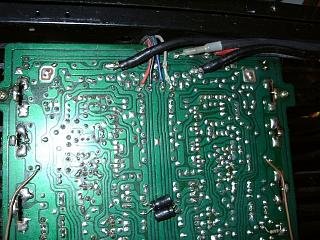

 半田は各所劣化しています。

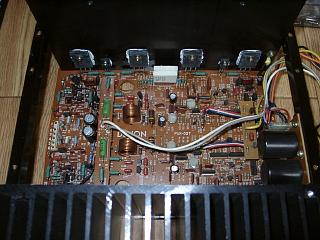

 パワーアンプ基板がようやく取れました。

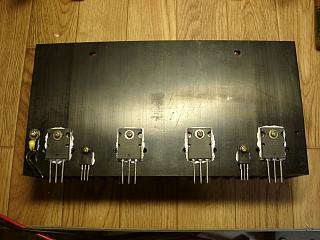

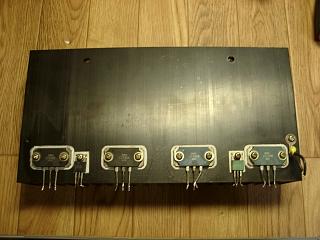

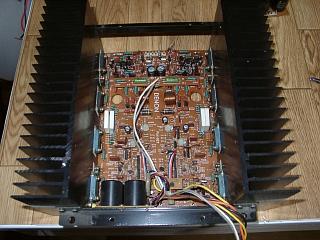

 放熱板を加工して新型トランジスターへ交換。

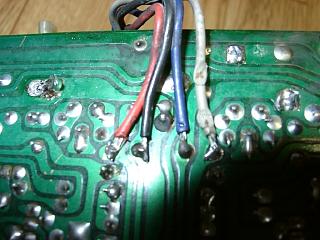

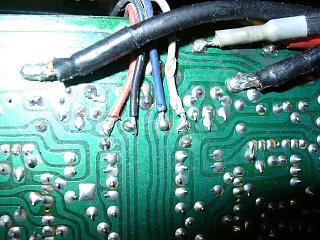

 被服むけの拡大写真。高電圧掛かっている個所なので危険。



















 全滅のトランジスター。



















 こちらも同様に加工して新型トランジスターへ交換。

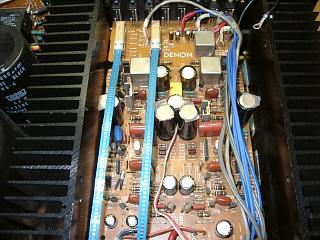

 パワーステージの修理完了。

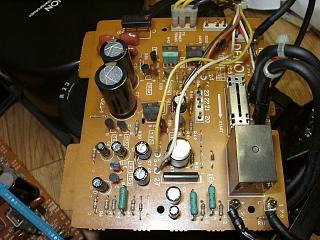

 プロテクション基板。こちらも半田劣化多数。

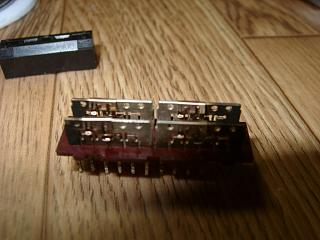

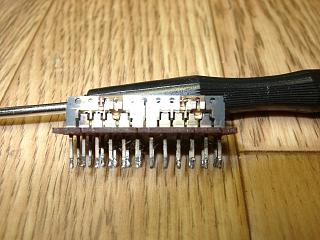

 スライドSWは内部が真っ黒。分解清掃します。



















 リレーの交換。



















 半田もすべて修正。



















 ファンクションSWも内部は真っ黒。分解清掃します。

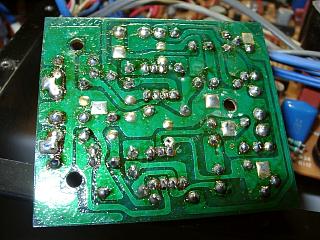

 DCサーボ基板の半田修正。



















 トーン回路の半田修正。

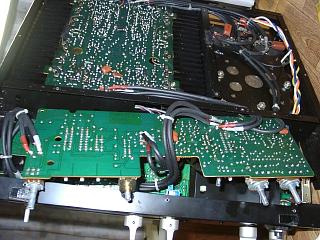

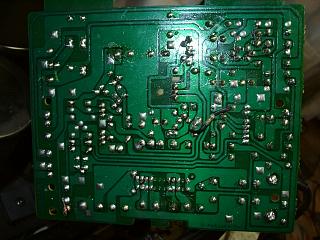

 すべての半田修正が完了しました。

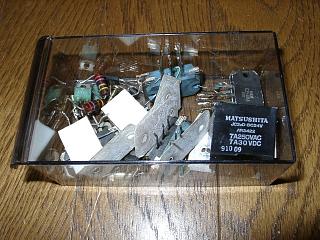

 交換部品です。

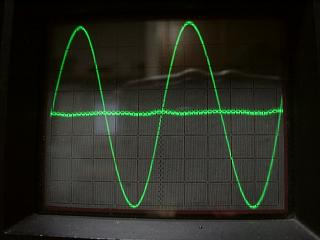

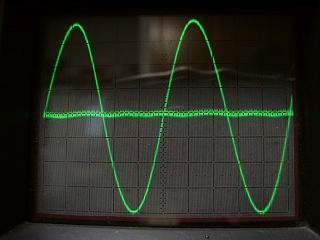

 Rチャンネルの歪み波形です。リアルバイアスの効果で歪みは極小です。



















 Lチャンネルです。こちらも綺麗です。

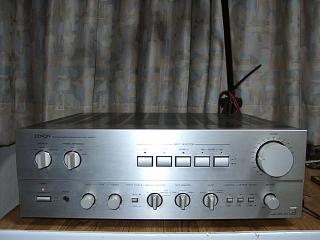

 エージングして完成です。
