ＰＭＡ−９６０　修理の様子

故障内容

　スピーカー端子ショートしてから、音出ない。

原因
　
　パワートランジスターの劣化。

処置

　オーバーホール修理。

修理期間

　９／３０〜１０／１９

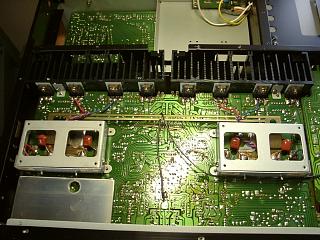

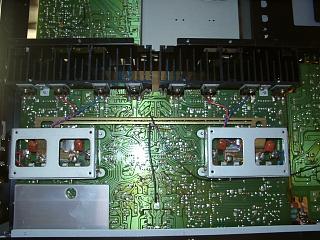

　負荷ショートにより、パワートランジスター全滅。



















　パワートランジスター８個交換。

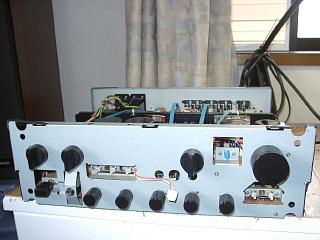

　パネルを外し、前段の整備に入ります。



















　ＶＲ，ＳＷのクリーニング。

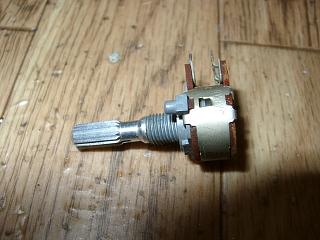

　ＶＲは外してから接点復活処理。

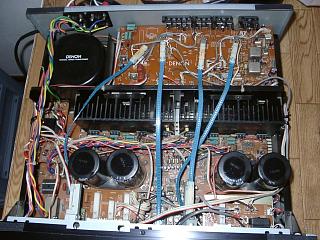

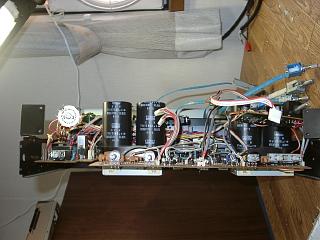

　電源基板のコンデンサー交換と半田の修正。

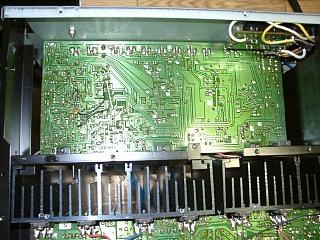

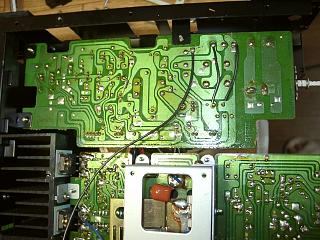

　ＰＨＯＮＯイコライザー基板のコンデンサー交換と半田の修正。

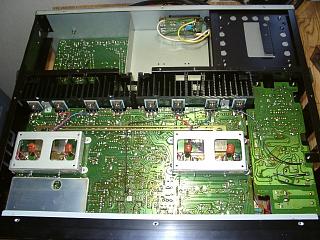

　すべての部品交換と半田修正が終了しました。



















　組み上げ完成。

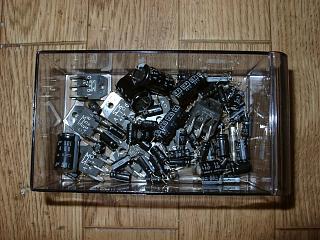

　交換部品です。

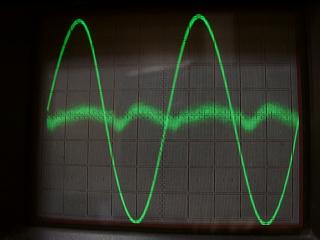

　歪みの測定です。無帰還アンプなので残留ノイズが少々多いですが
非常に低歪みです。

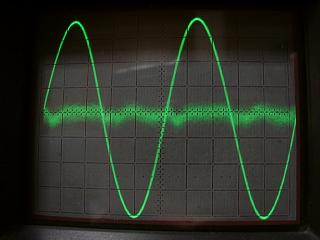

　Ｌチャンネルです。

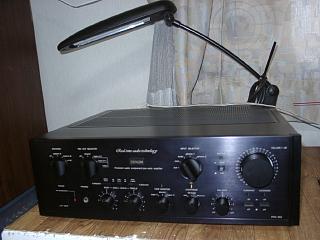

　エージング中。

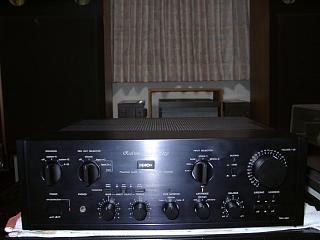

　試聴中。無帰還アンプの良さが良く出ていると思います。


















　修理完了です。

　
