PMA−7.5L 修理の様子

故障内容


ファンクション勝手に切り替わる。

原因


 接点腐食。

処置

 故障個所のみ修理。

修理期間

 6/13〜6/14

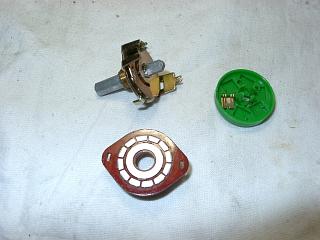

 ファンクションSWの分解清掃。

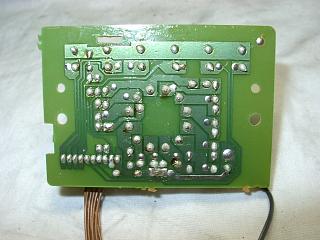

 基板の半田修正。

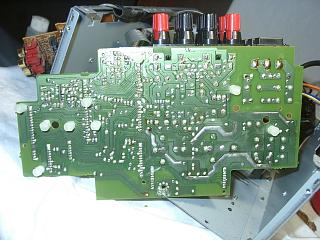

 メイン基板の半田修正。

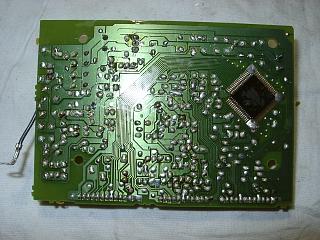

 マイコン基板の半田修正。

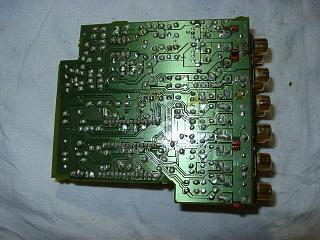

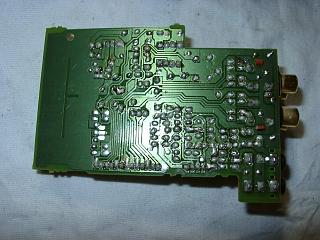

 入出力基板の半田修正。



















 入出力基板の半田修正。

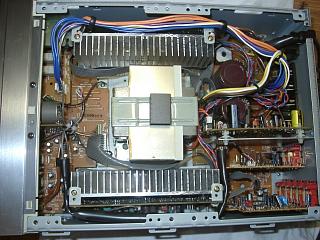

 すべての作業が終了しました。



















 歪みの測定です。

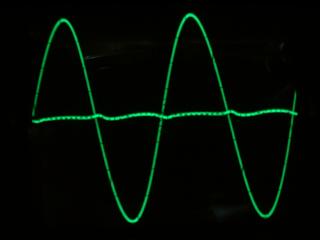

 Rチャンネルです。

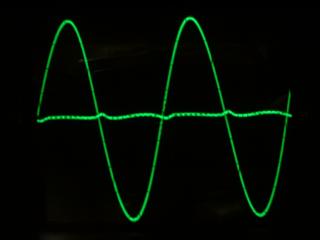

 Lチャンネルです。
