PMA−700Z 修理の様子

故障内容

 音出ない。

原因


 コンデンサー他の劣化。

処置

 オーバーホール修理。

修理期間

 2/1〜2/2

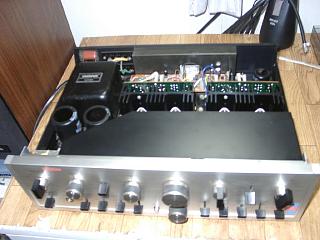

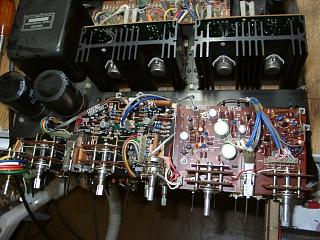

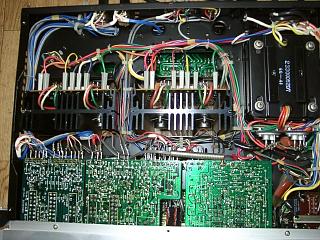

 非常に優れたコンストラクションです。

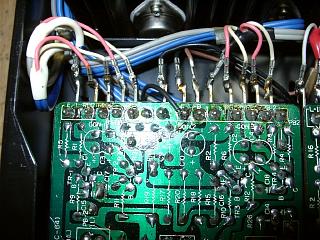

 コネクターは過去の修理で半田付けされています。



















 フロントパネル分解してプリ部の修理に入ります。

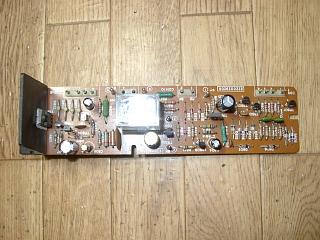

 イコライザー基板の取り外し。

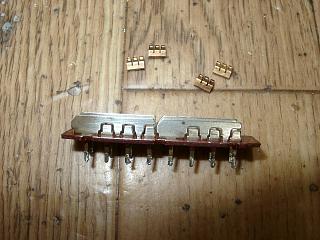

 SW関係はすべて分解して清掃します。

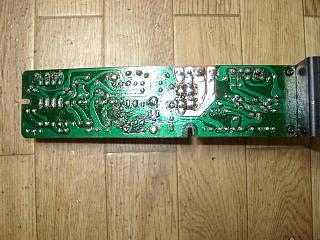

 劣化部品の交換と半田の修正。

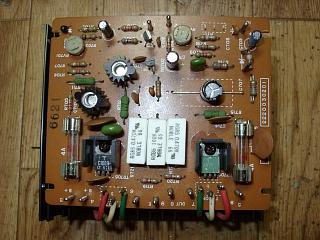

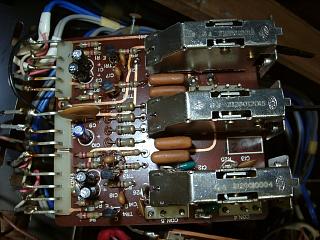

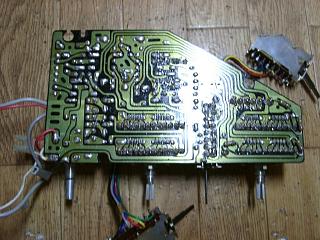

 プロテクション基板の部品交換。



















 半田の修正。

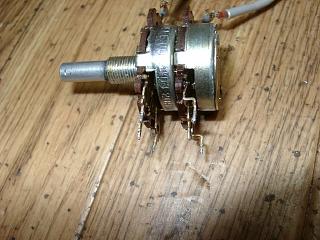

 VR関係は基板より外して洗浄します。

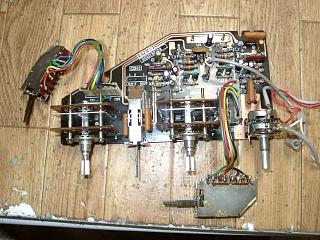

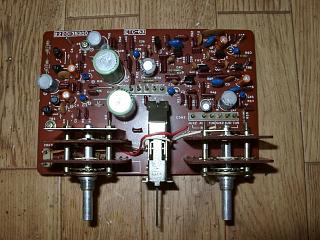

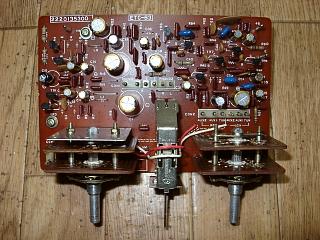

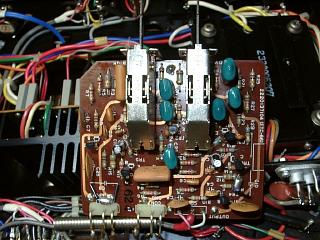

 トーン基板の部品交換。



















 半田の全修正。

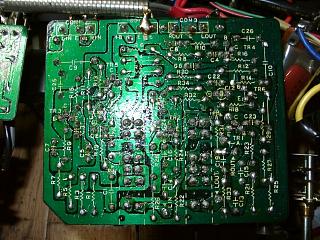

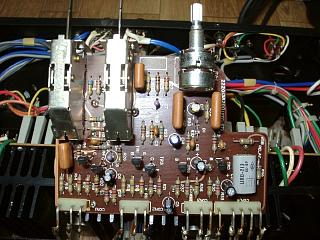

 プリ部の部品交換。



















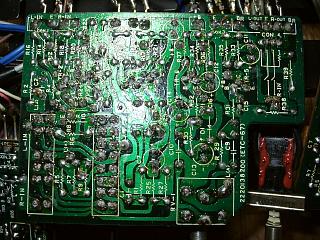

 半田の修正。

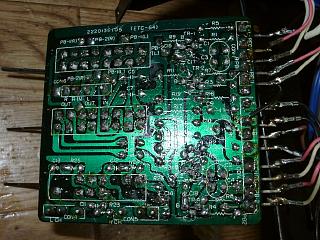

 フラット部の部品交換。



















 半田の修正。



















 TAPE部の部品交換。



















 半田の修正。



















 プリ部の部品交換が終了しました。

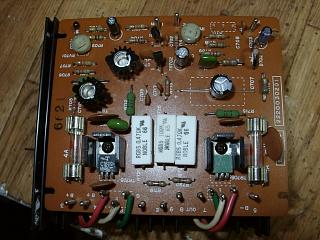

 Rチャンネルパワー部の部品交換。

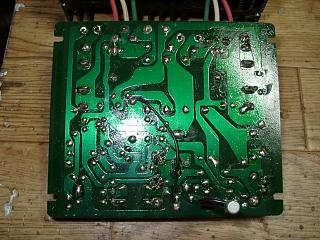

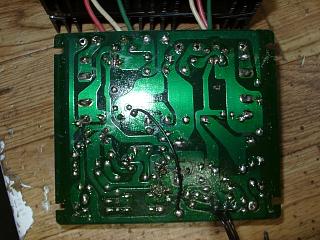

 半田の修正。



















 Lチャンネルも同様に部品交換。



















 半田の全修正。

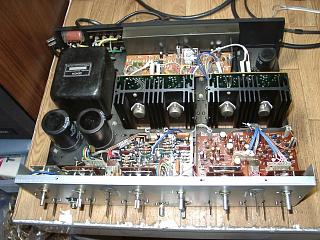

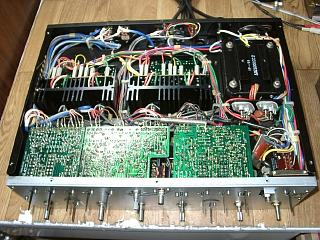

 部品交換が終了しました。配線関係を綺麗に束線します。



















 クリーニングの済んだフロントパネルとツマミ取付け。

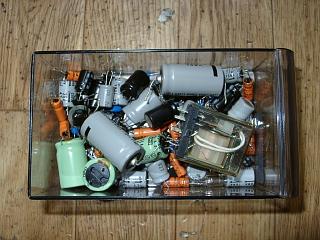

 交換部品です。

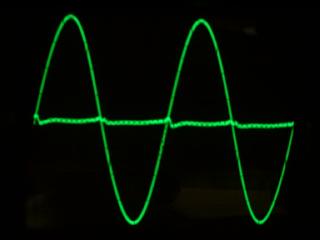

 Rチャンネルの歪み波形です。スイッチング歪みが少々観測できますが
当時としては恐ろしく低歪みです。

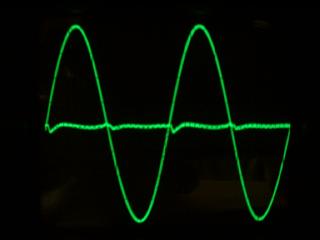

 Lチャンネルです。



















 正弦波でエージング中。

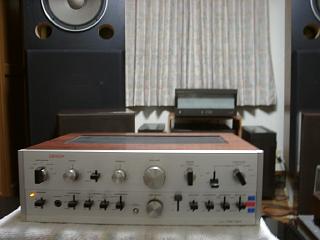

 試聴して完成です。

 現在でも一級で通用する優れた音質です。
















 修理完了です。
