ＰＭＡ−500　Ｎｏ．２　修理の様子

故障内容

　バランス不良、ノイズ。

原因
　
　部品劣化
　
処置

　オーバーホール修理。
　
修理期間

　６／１３〜６／２０

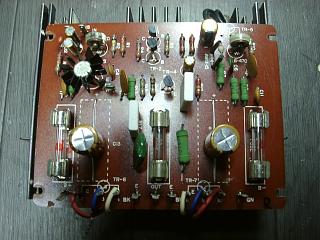

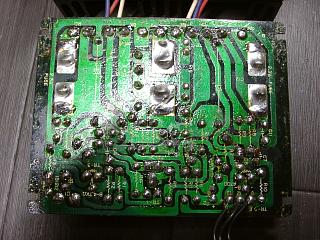

　パワー部（Ｒ）の部品交換。

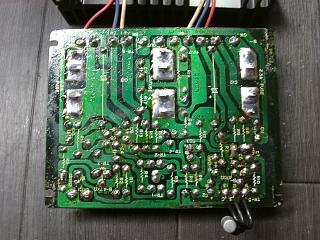

　半田の修正。

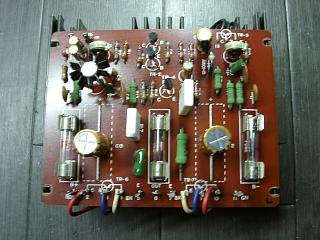

　パワー部（Ｌ）の部品交換。



















　半田の修正。

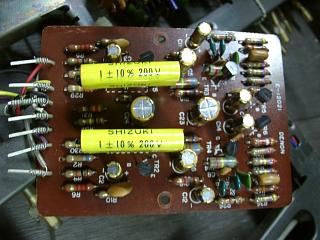

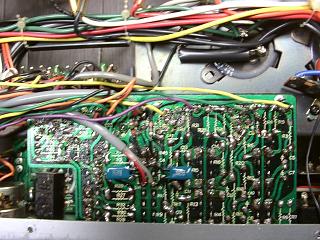

　ＰＨＯＮＯ基板の部品交換。

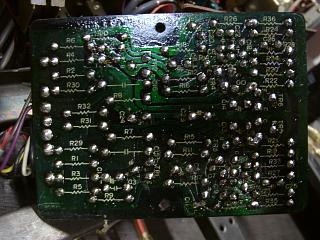

　半田の修正。



















　フラット部の部品交換。



















　半田の修正。



















　バッファー部の部品交換。



















　半田の修正。

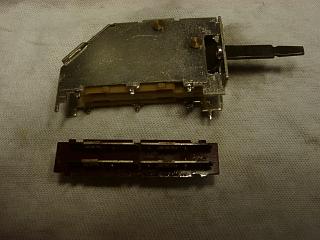

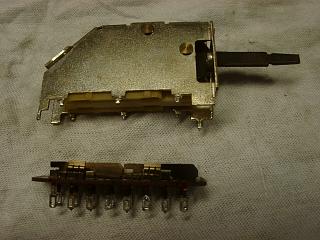

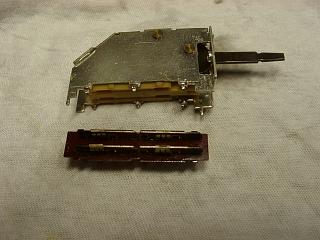

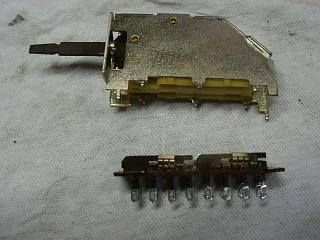

　ＳＷ関係の分解清掃。



























































　どのＳＷも、接点復活剤でベタベタ状態です。このような接点腐食
状態では、接点復活効果はほとんどありません。

　やはり分解清掃が必要です。

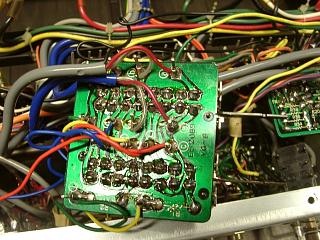

　修理の済んだＳＷ取り付けと、半田の修正。

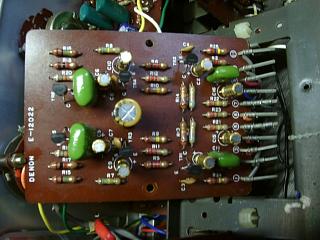

　フィルター基板の部品交換と、修理の済んだＳＷ取り付け。

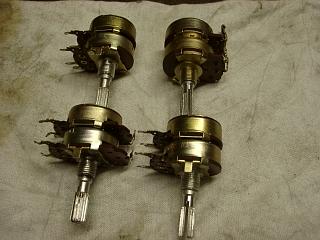

　ＶＲ関係は、取り外してから洗浄処理します。

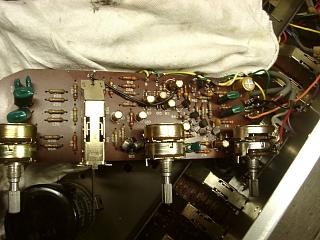

　トーン基板の部品交換と、修理の済んだＳＷ、ＶＲ取り付け。

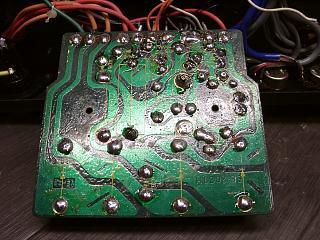

　半田の修正。

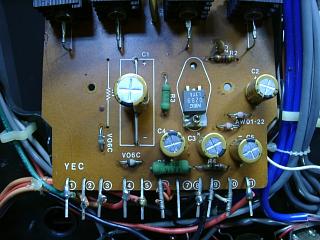

　電源基板の部品交換。



















　半田の修正。

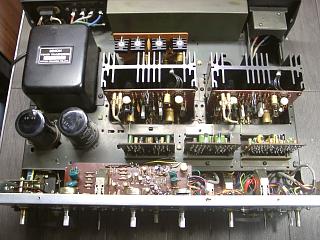

　すべての部品交換が終了しました。

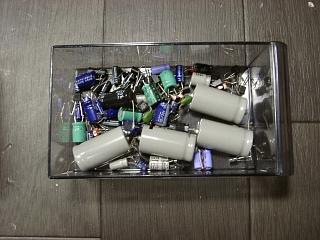

　交換部品です。

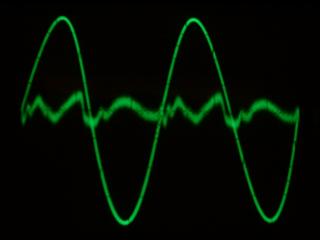

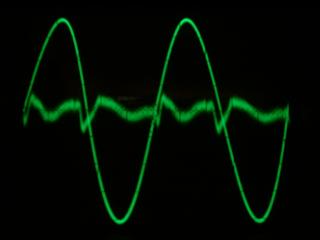

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージング中。



















　試聴して完成です。

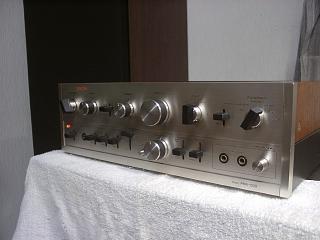

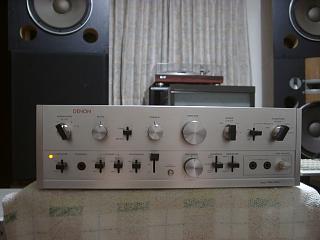

　修理完了です。
