ＤＥＮＯＮ　プリメインアンプ　ＰＭＡ−２３５　修理の様子

故障内容

　ノイズ発生。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２３年１１月３０日〜１２月１０日

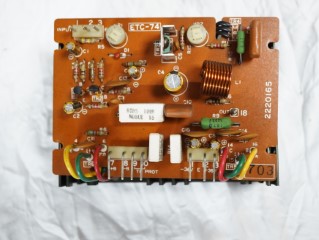

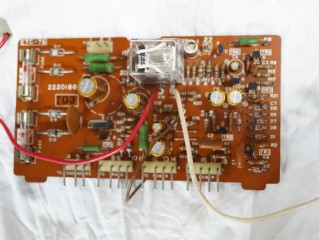

　保護回路基板の部品交換。

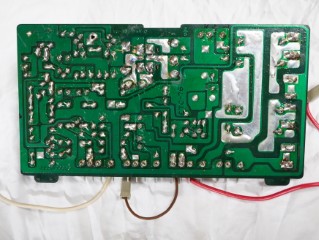

　半田の修正。

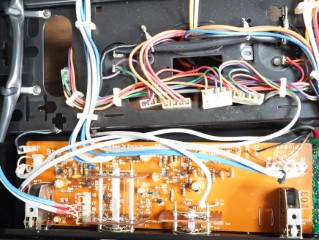

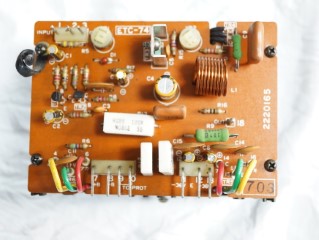

　パワー部（Ｒ）の部品交換。

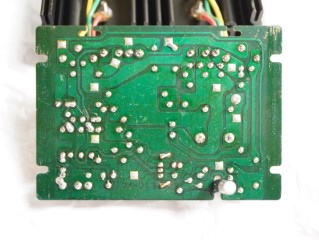

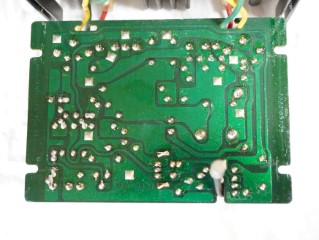

　半田の修正。







































　半田の修正。

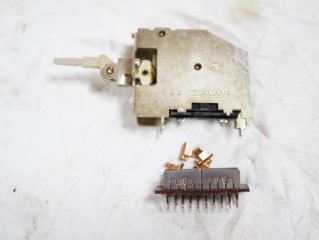

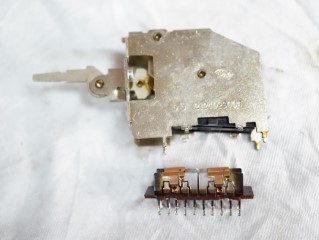

　トグルスイッチの分解修理。

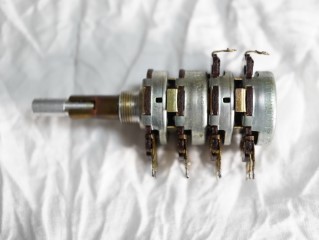

　メインボリュームの洗浄修理。

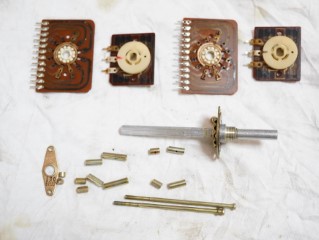

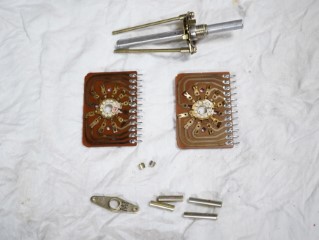

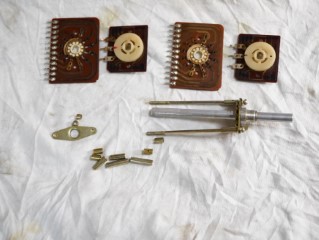

　ロータリースイッチも軸が固着していますので、分解修理。

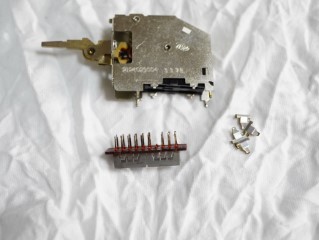

　トグルスイッチの分解修理。

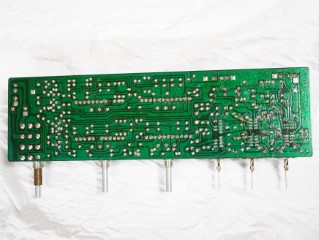

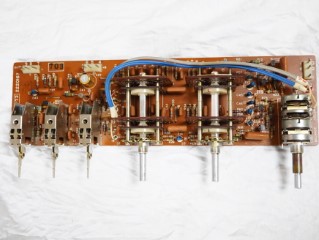

　トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。

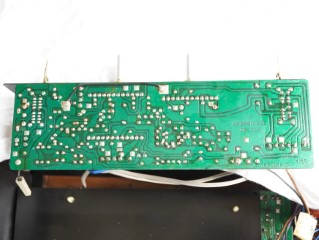

　半田の修正。

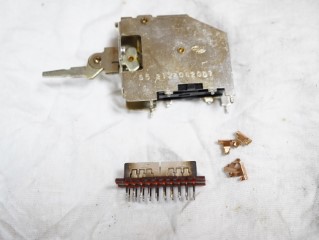

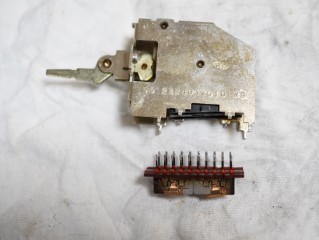

　ファンクションスイッチの分解修理。



























































　ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。



















　半田の修正。

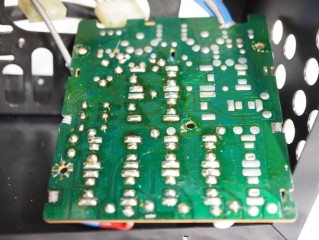

　端子台基板の半田修正。

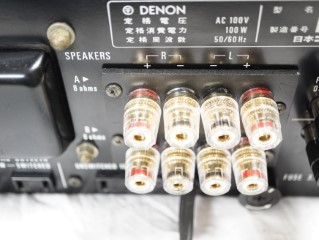

　スピーカー端子はバナナ対応品に交換。

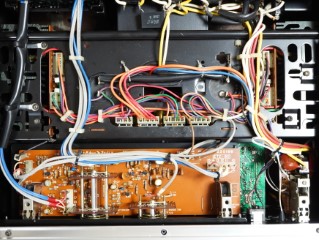

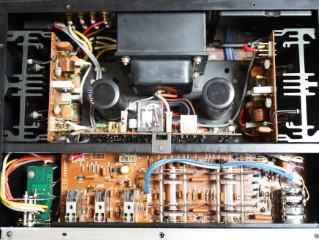

　ハーネスを綺麗に束線して完成です。

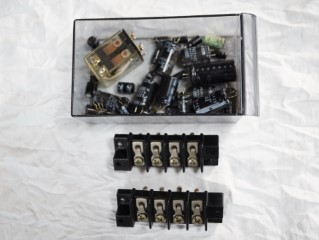

　交換部品です。

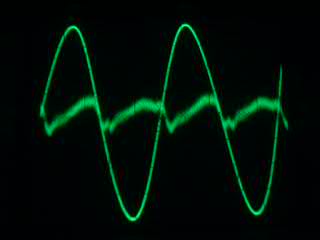

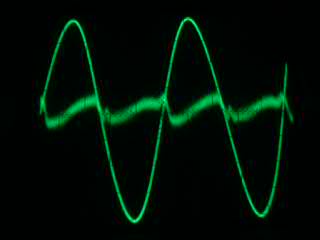

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

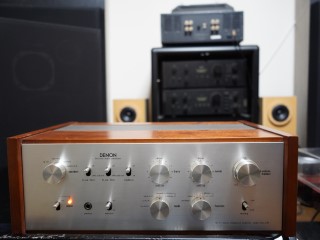

　試聴して完成です。












　修理完了です。

　
