ＰＭ−９４　LIMITED 修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化。

処置

　オーバーホール修理。

修理期間

　６／１３〜６／２５

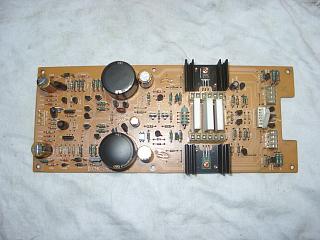

　パワー部（Ｒ）の部品交換。



















　半田の全修正。



















　パワーＭＯＳは元気なので、このまま使用します。

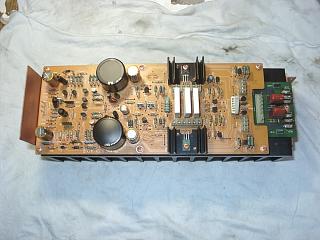

　パワー部（Ｒ）の整備終了。

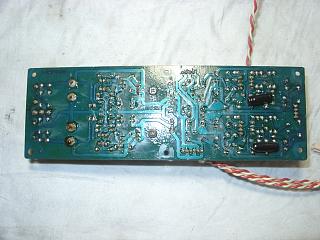

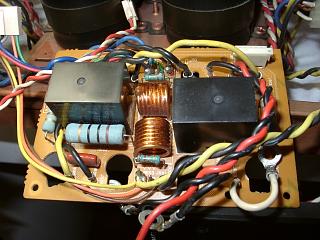

　プロテクション基板の部品交換。

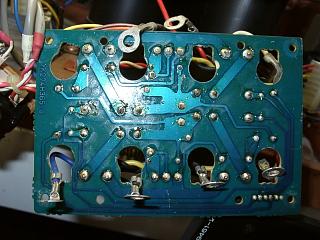

　半田の全修正。

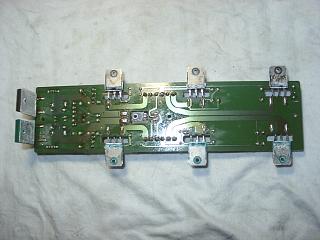

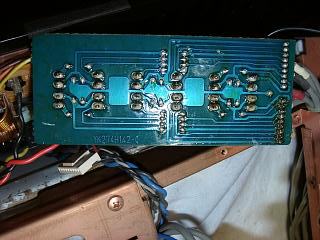

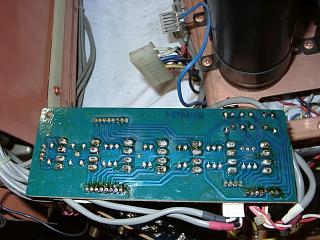

　端子基板の半田修正。



















　

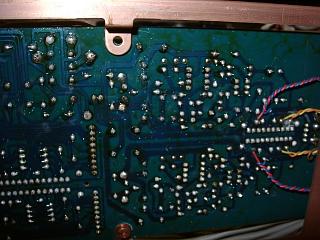

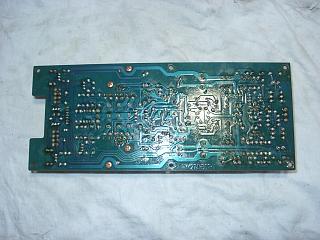

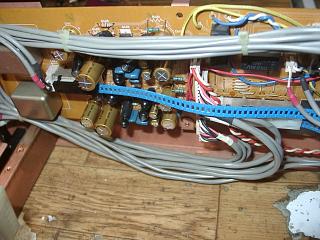

　電源、制御部の部品交換。



















　半田の全修正。

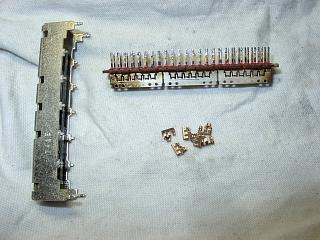

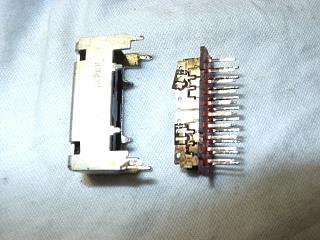

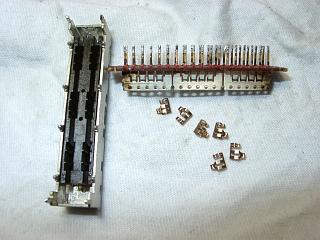

　セレクターＳＷは、すべて分解清掃します。


























































　
　ＰＯＨＮＯ基板の部品交換と、修理の済んだＳＷ取り付け。

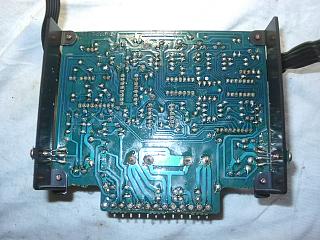

　半田の全修正。

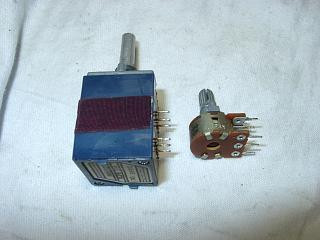

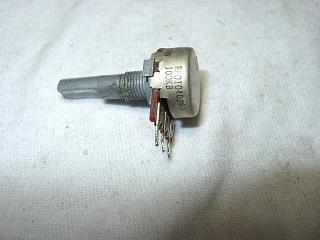

　ＶＲ関係は、取り外してから洗浄処理します。

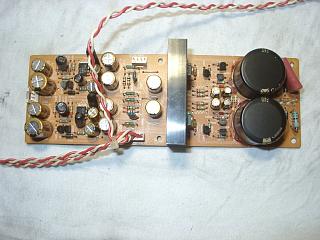

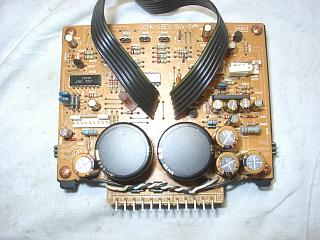

　プリ部電源基板の部品交換。



















　半田の全修正。



















　トーンＶＲも取り外してから洗浄します。

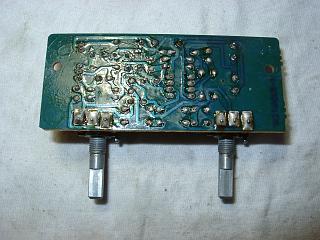

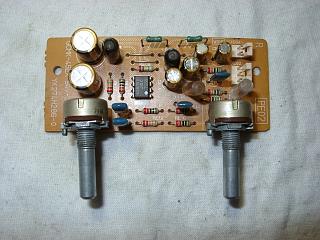

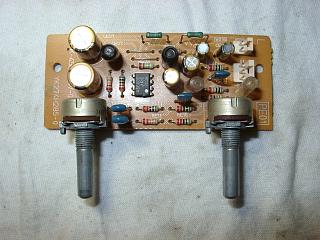

　トーン基板（Ｌ）の部品交換と、修理の済んだＶＲ取り付け。

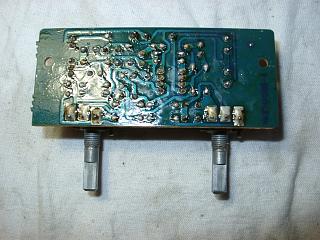

　半田の全修正。



















　トーン基板（Ｒ）の部品交換と、修理の済んだＶＲ取り付け。



















　半田の全修正。

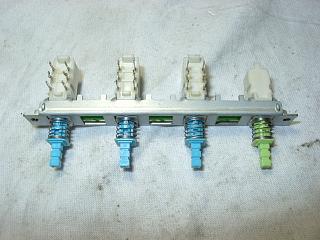

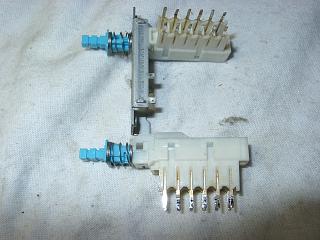

　プッシュＳＷもすべて分解清掃します。

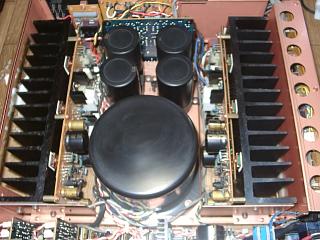

　すべての部品交換が終了しました。

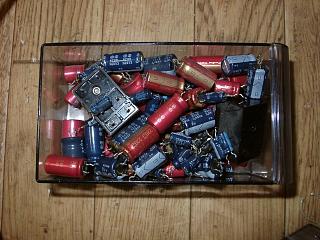

　交換部品です。

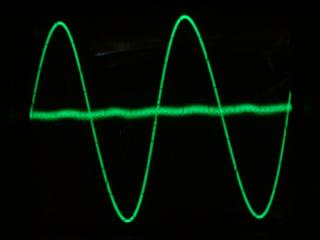

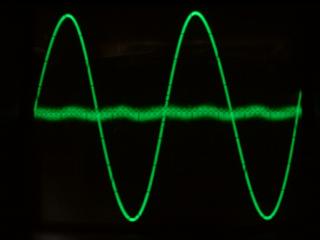

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。



















　エージングに入ります。

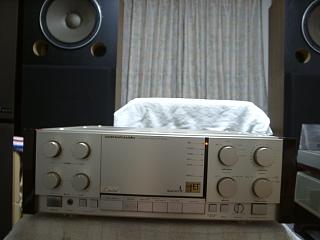

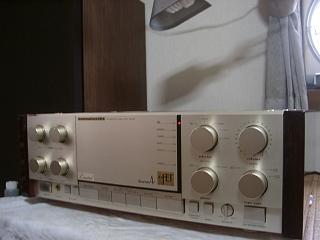

　試聴して完成です。


















　修理完了です。
