故障内容
プロテクションが解除しない。
原因
Ｒチャンネルのパワートランジスター不良。コンデンサー不良。
処置
オーバーホール作業。
修理期間
３／９〜３／２７

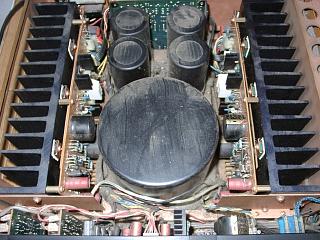

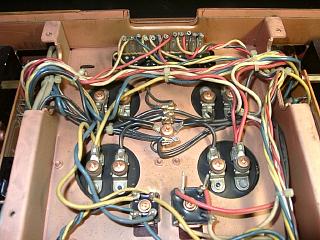

内部はかなりの汚れです。
貴重なパワーＭＯＳ−ＦＥＴ（2ＳＪ115、2ＳＫ405）は全滅です。
音質重視の為、代用品は使用せず、こちらでストックしていた
オリジナル２ＳＪ１１５・Ｋ４０５を使用します。

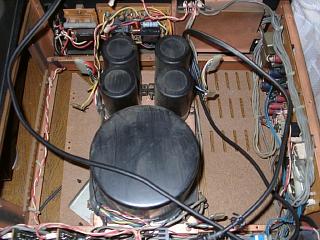

電源のブロックコンデンサーは、液漏れも無く程度良好です。
パワーアンプモジュール取り外し、部品交換に入ります。
パワー段のコンデンサーはパンク寸前。

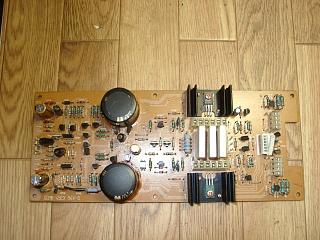

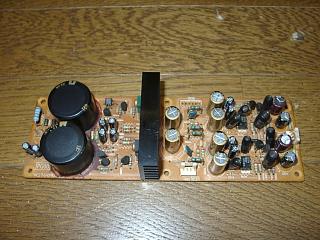

Ｌ側のパワー段コンデンサー交換。

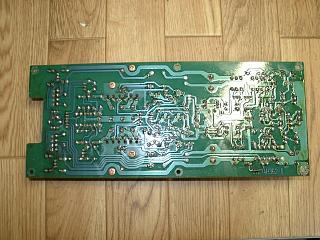

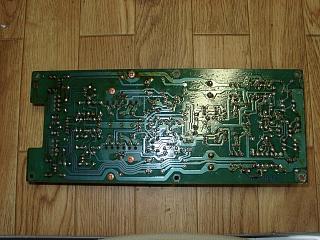

半田をすべて修正します。

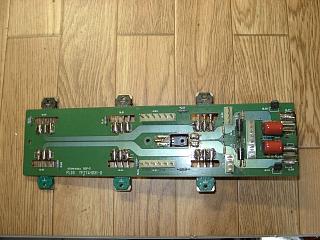

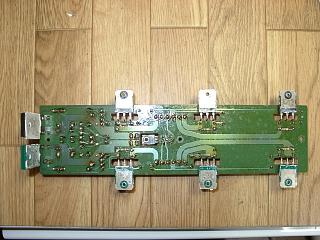

パワートランジスター基板の半田修正。

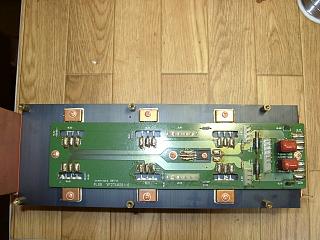

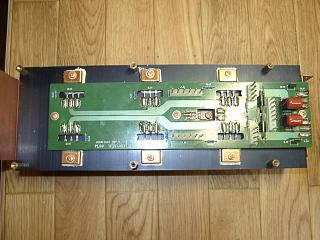

基板をヒートシンクに取付け。パワートランジスターは銅板で固定。

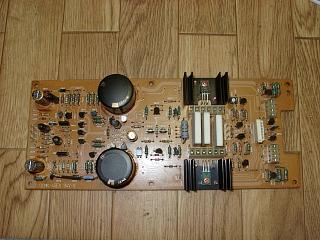

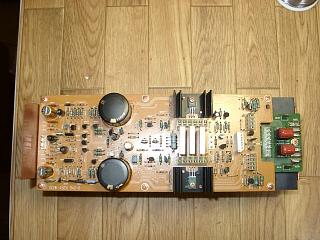

パワーブロックの修理完了。
Ｒ側も同様に部品交換。
半田もすべて修正。
こちらはパワーＭＯＳ−ＦＥＴ全滅なので、すべて交換。
コンデンサーはニチコンのファインゴールドコンデンサーを使用。

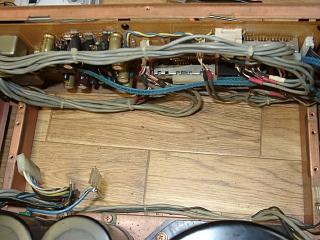

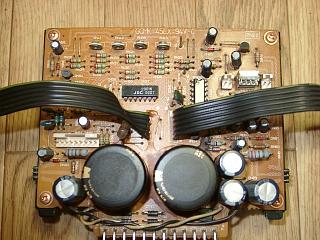

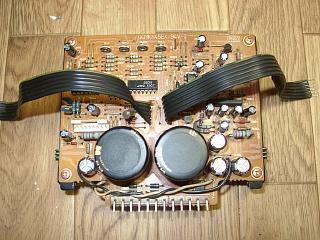

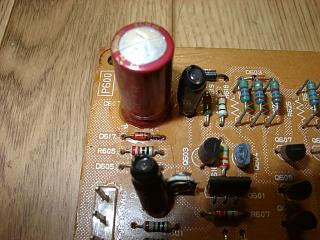

電源、制御部の修理。
コンデンサー交換。

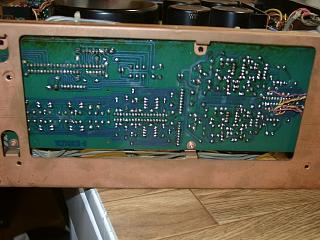

半田の修正。

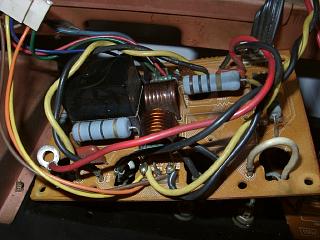

プロテクションリレーの交換。基板取り外しが大変な構造。

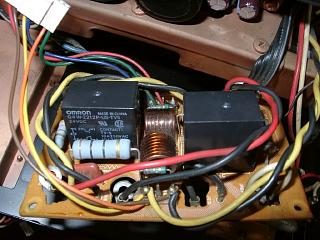

新しいリレーへ交換。

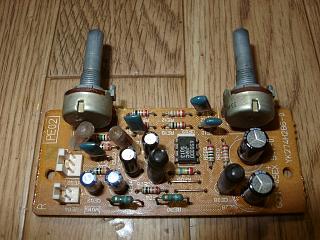

イコライザー部のコンデンサー交換。
半田の修正。

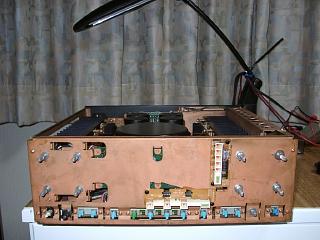

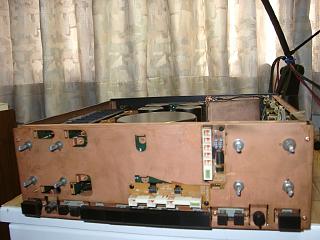

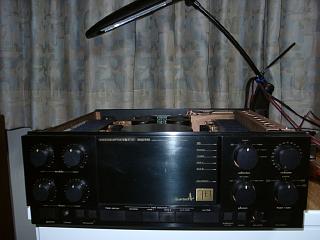

フロントパネルを外し、トーン・フラットアンプ部の修理に入ります。

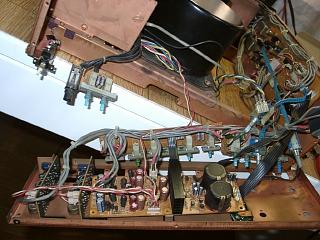

基板の取り外し中。
フラットアンプ部のコンデンサー交換。

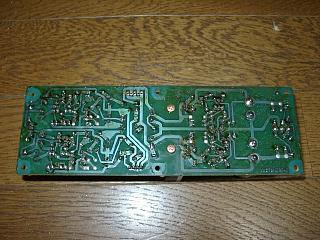

半田の修正。

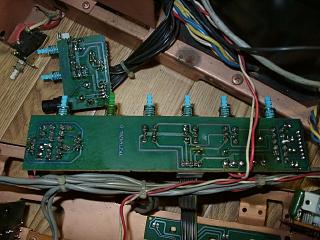

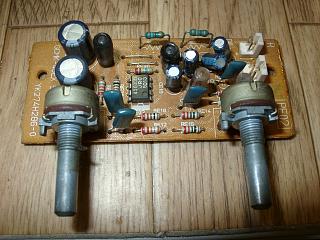

ＴＯＮＥ-ＴＲＥＢＬＥ基板の取り外し。
コンデンサー交換と半田の修正。

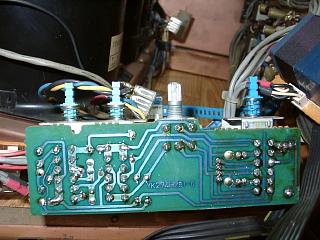

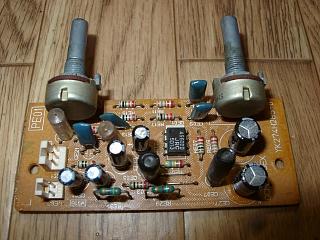

こちらはＴＯＮＥ-ＢＡＳＳ基板。コンデンサー交換と半田修正。

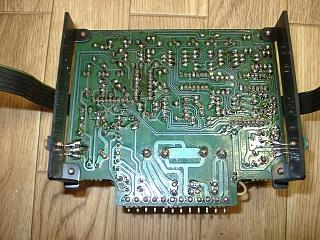

ＳＷボードの半田修正。
ＳＷボードの半田修正と接点復活処理。
フロント部の修理も完了。
クリーニングの済んだフロントパネル・ツマミの取付け。

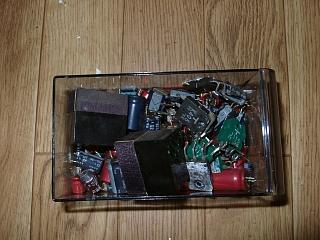

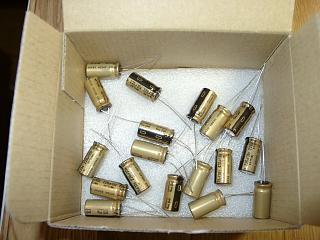

交換部品。

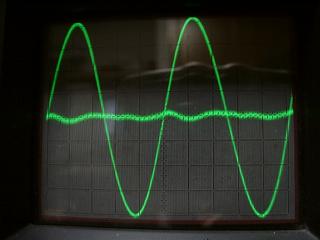

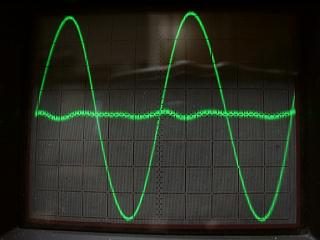

測定に入ります。Ｒチャンネルです。ＭＯＳ−ＦＥＴアンプとしては非常に
低歪みです。
Ｌチャンネルです。

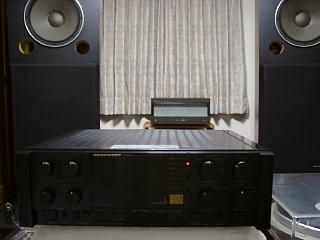

アナログレコードの試聴中。
修理完了です。
