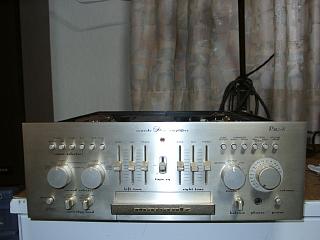

PM-8 Ｎｏ．２　修理の様子

故障内容

　ノイズ発生。

原因
　
　コンデンサー、リレー他の劣化。
　
処置

　オーバーホール修理。

修理期間

　８／５〜１１／２

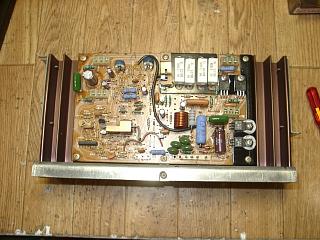

　パワー段の部品交換に入ります。

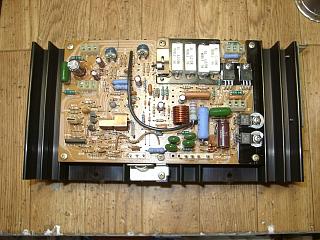

　コンデンサー、パワートランジスター交換。

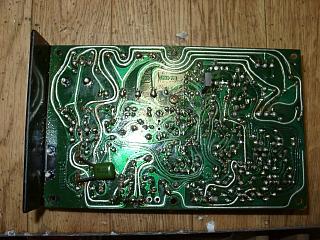

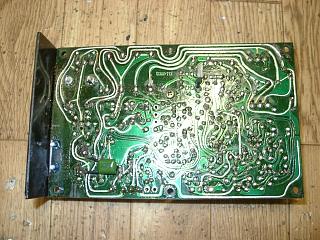

　半田の修正。



















　Ｌチャンネルも同様に部品交換。



















　半田の修正。

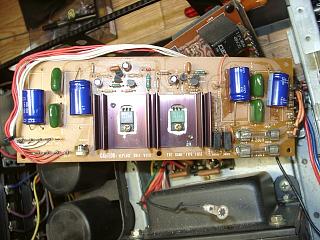

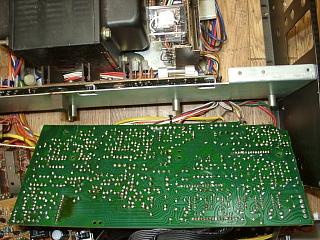

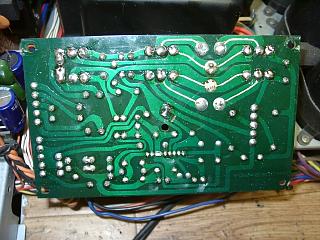

　電源基板のコンデンサー交換。

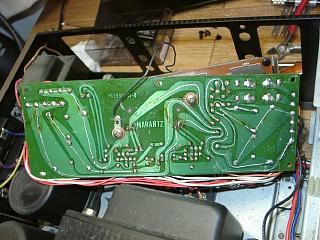

　半田の修正。

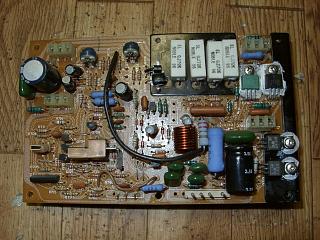

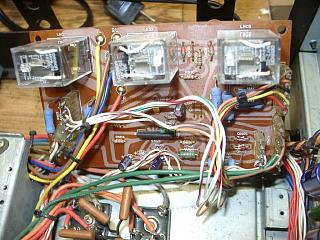

　プロテクション基板のリレー、コンデンサー交換。



















　半田の修正。

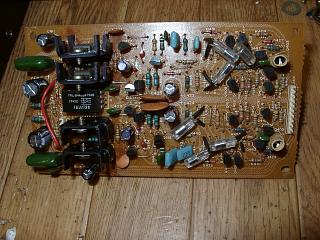

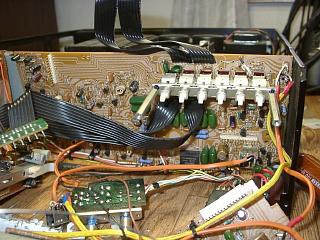

　プリ部の部品交換。

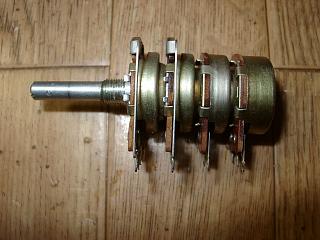

　メイン４連ボリュームは取り外してから接点洗浄作業。

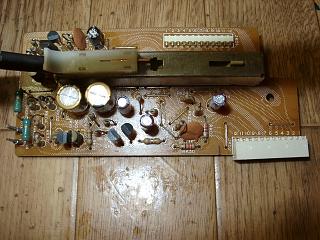

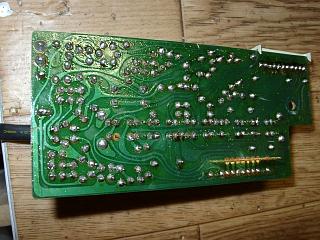

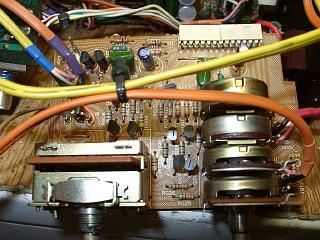

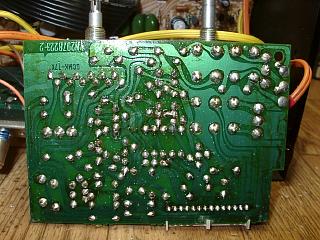

　ボリューム基板の半田修正。



















　コンデンサー交換。



















　フラットアンプのコンデンサー交換。



















　半田の修正。

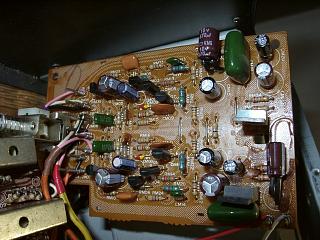

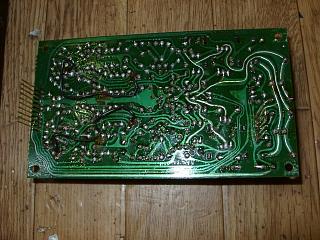

　ＥＱ基板のコンデンサー交換。



















　半田の全修正。



















　ＴＡＰＥーＥＱ基板のコンデンサー交換。

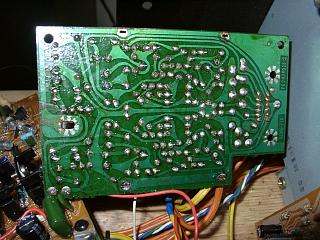

　半田の修正。



















　ＭＣアンプのコンデンサー交換。



















　半田の修正。

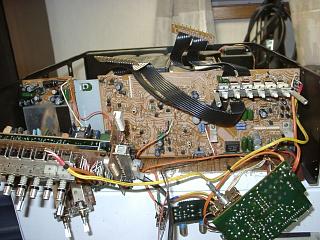

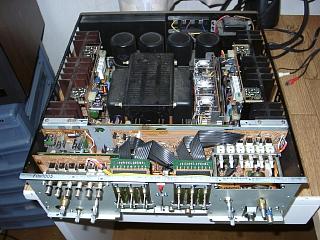

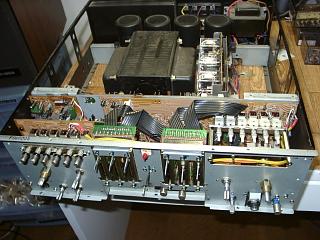

　プリアンプ部の部品交換終了。



















　パワーブロックの取付け。



















　クリーニングの済んだフロントパネルの取付け。

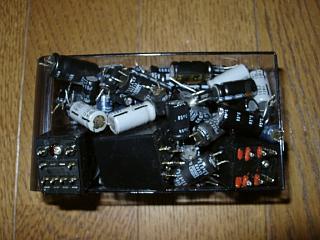

　交換部品です。

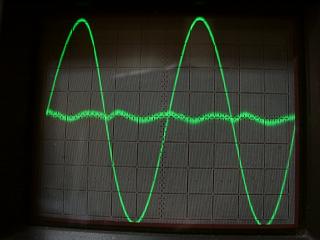

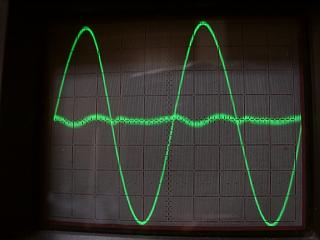

　歪みの測定です。

　Ｒチャンネル。

















　Ｌチャンネルです。優秀です。



















　エージングに入ります。

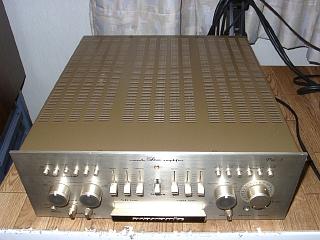

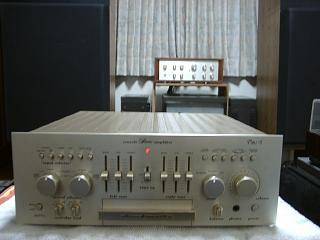

　試聴して完成です。


















　修理完了。
