ｍａｒａｎｔｚ　プリメインアンプ　ＰＭ−６　修理の様子

故障内容

　音出ない。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　平成２７年１１月２３日〜２６日

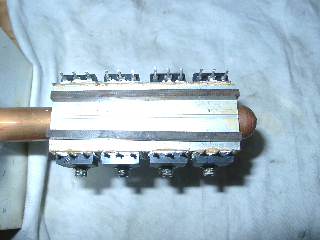

　パワートランジスタは劣化している為、交換。



















　ＳＷ関係は、分解修理します。

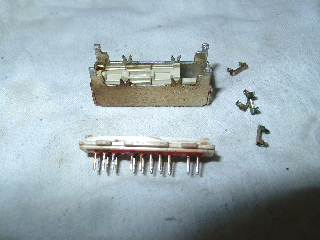

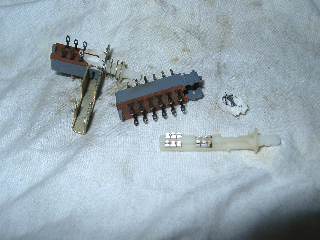

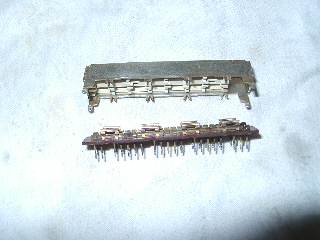

　プッシュＳＷの分解修理。

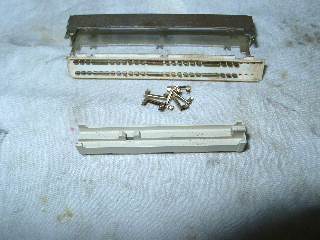

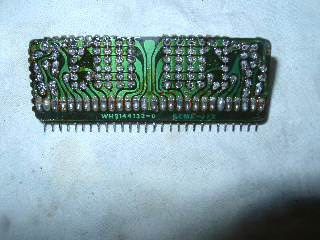

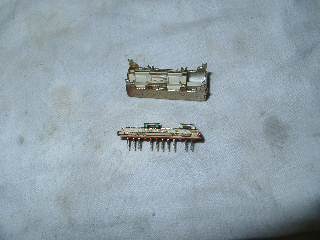

　セレクターＳＷの分解修理。

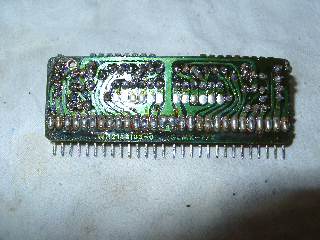

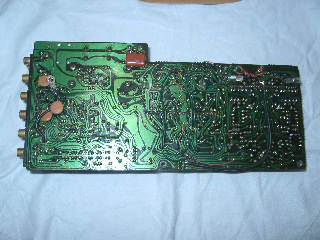

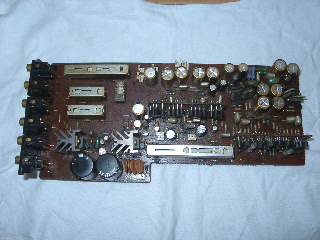

　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。



















　半田の修正。

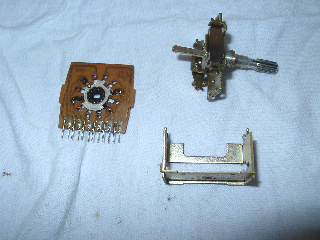

　ロータリーＳＷの分解修理。

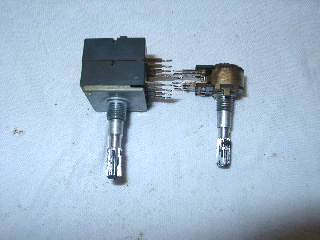

　ＶＲ関係は、基板より外して洗浄処理します。

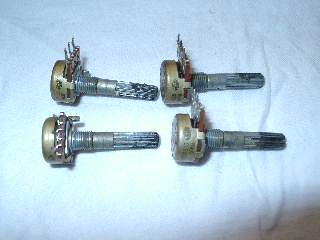

　トーンＶＲも同様に洗浄処理します。

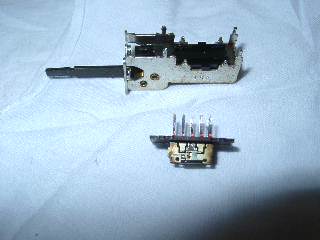

　トグルＳＷも分解修理します。

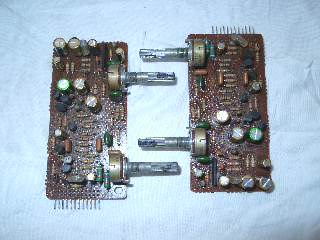

　トーン基板の部品交換と、修理の済んだＶＲ取付け。

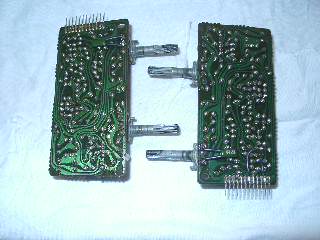

　半田の修正。

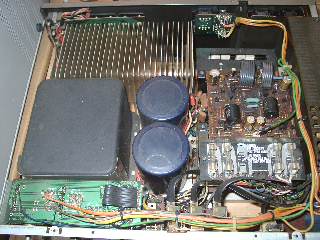

　部品交換が終了しました。

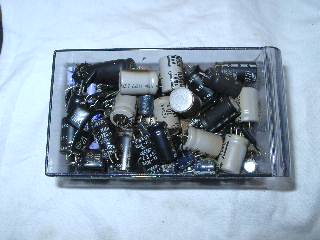

　交換部品です。

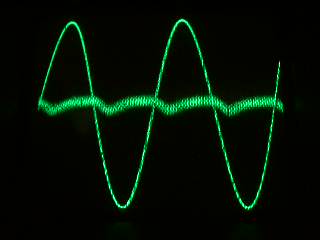

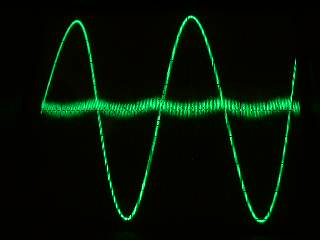

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

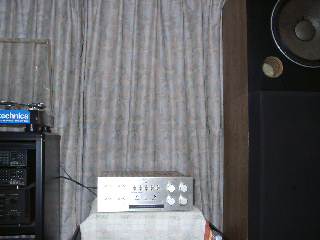

　試聴して完成です。

　華麗なマランツサウンドが蘇りました。












　修理完了です。


　
