Ａｃｃｕｐｈａｓｅ　パワーアンプ　Ｐー５００Ｌ　修理の様子

故障内容

　整備のご依頼。

原因

　Ｒチャンネル歪み多い。

処置

　オーバーホール修理。

修理期間

　２０２０年９月２４日〜

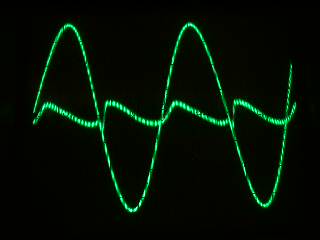

　Ｒチャンネルの歪みです。

　歪み率０．０２％で、聴いて判るレベルではありませんが、本来の性能は出ていません。

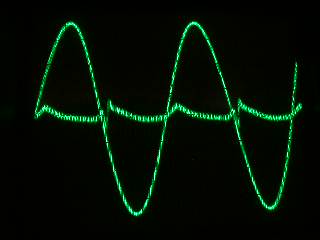

　Ｌチャンネルです。

　こちらはＯ．００７％で、正常なレベルです。

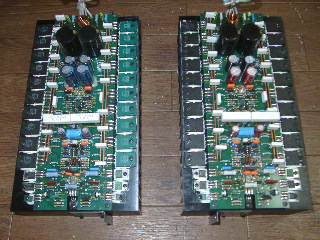

　分解して判りました。歪みの低いＬチャンネルは、パワートランジスタが交換されています。
コンデンサもＲ／Ｌで品種が違います。

　ご予算の問題もあるかと思いますが、ステレオアンプなので修理時は、左右同時交換が望ましいです。

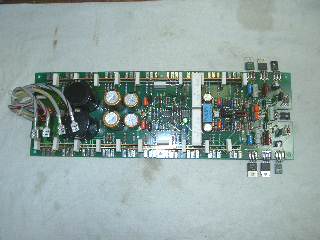

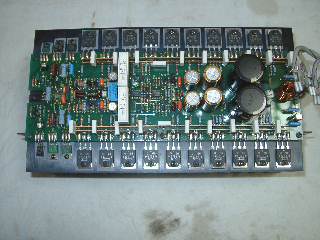

　パワー部（Ｒ）の部品交換。

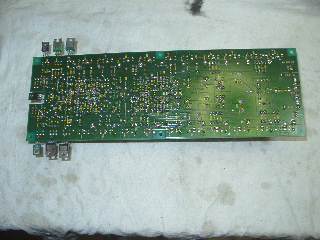

　半田の修正。



















　新品のパワートランジスタへ交換。

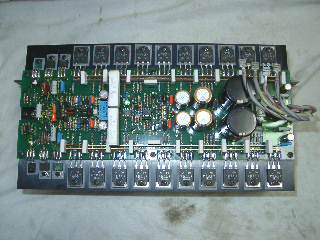

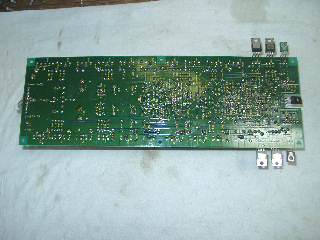

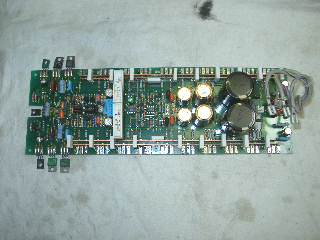

　パワー部（Ｌ）の部品交換。



















　半田の修正。



















　新品のパワートランジスタへ交換。

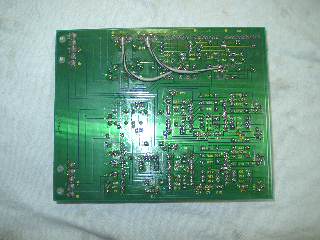

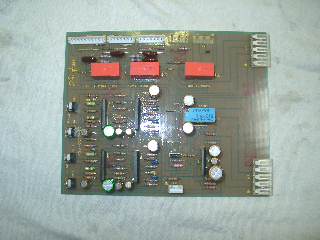

　メーター・保護回路基板の部品交換。



















　半田の修正。

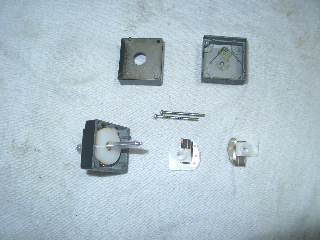

　入力ＡＴＴの分解修理。

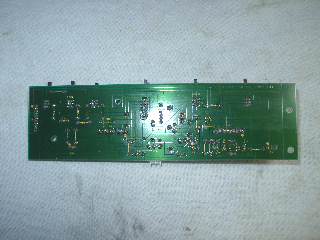

　スイッチ基板の半田修正。

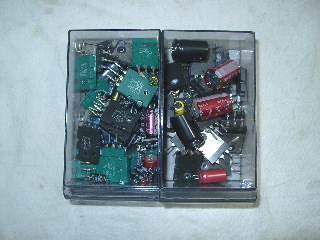

　交換部品です。

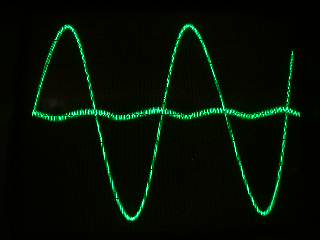

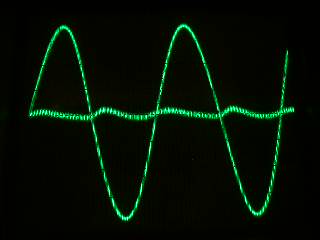

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。












　試聴して修理完了です。

　
