Ｐ−３０９　Ｎｏ．５修理の様子

故障内容

　音途切れ、整備のご依頼。

原因
　
　部品の劣化。
　
処置

　オーバーホール修理。

修理期間

　６／１９〜６／２４

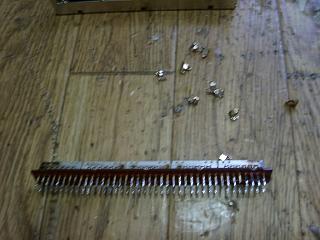

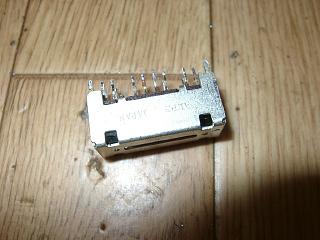

　スライドＳＷは分解清掃します。

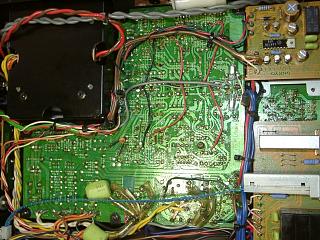

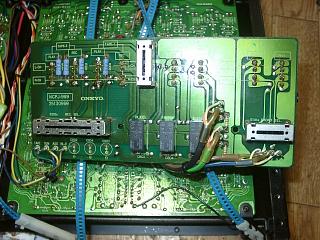

　入力端子基板部の半田全修正と部品交換。

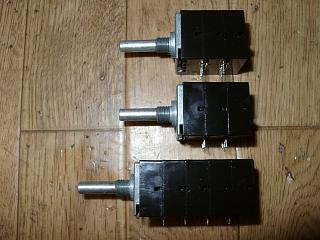

　ＶＲ関係は取り外してから洗浄処理します。



















　ＳＷの分解清掃。



















　修理の済んだＶＲ、ＳＷ取り付け。半田の修正。

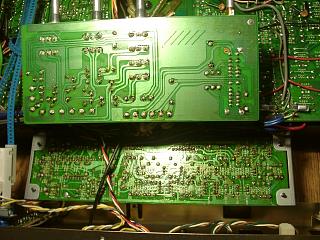

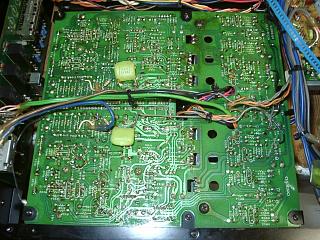

　ロジック基板の半田修正。

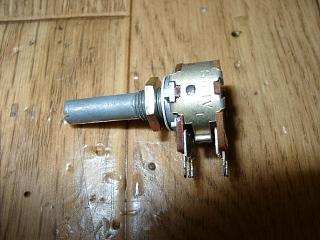

　ＨＰ−ＶＲも洗浄処理。

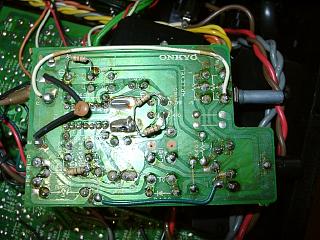

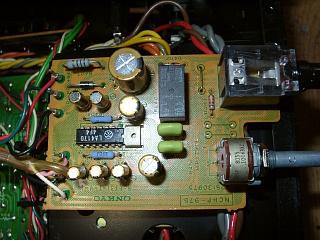

　ＨＰアンプ基板の部品交換。

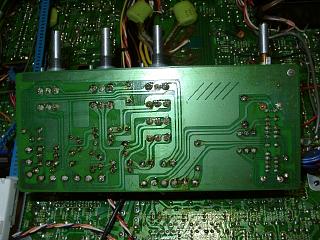

　半田の全修正。

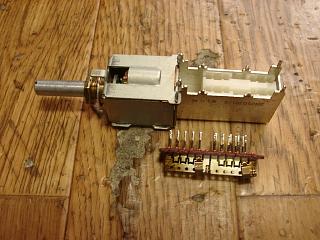

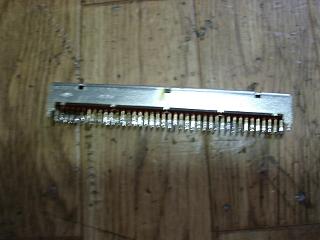

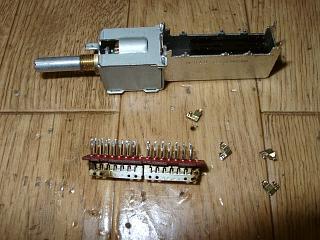

　ＰＨＯＮＯセレクターＳＷも分解清掃します。



















内部は、かなりの汚れです。



















　ＥＱ基板の部品交換。

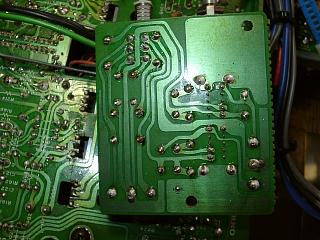

　半田の修正。



















　ＳＷの分解清掃。



















　修理の済んだＳＷ取り付けと半田の修正。

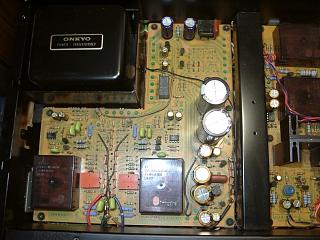

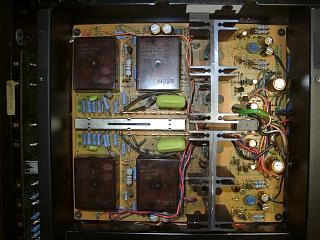

　電源・フラットアンプ部の部品交換。



















　半田の全修正。



















　ランプは消耗品なので、すべて交換します。

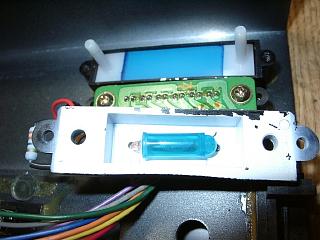

　電源ランプの交換。

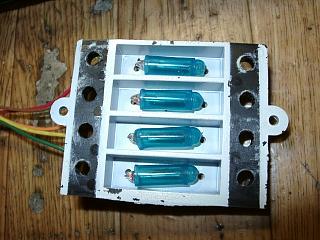

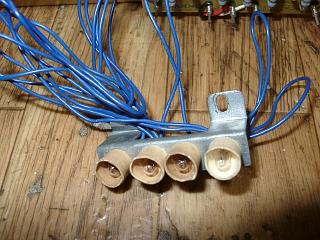

　セレクターランプの交換。

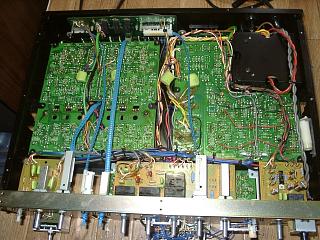

　すべての部品交換が終了しました。

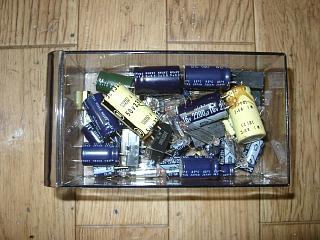

　交換部品です。



















　歪みの測定です。

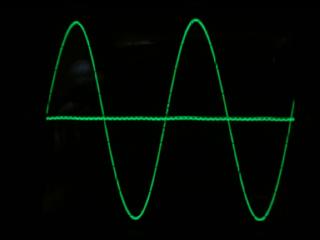

　Ｒチャンネルです。無歪み。

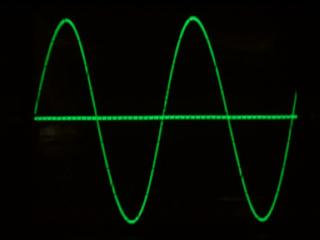

　Ｌチャンネルです。

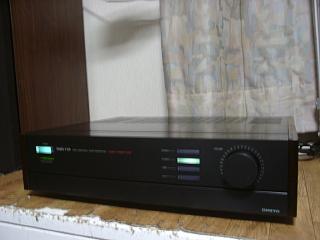

　エージング中。

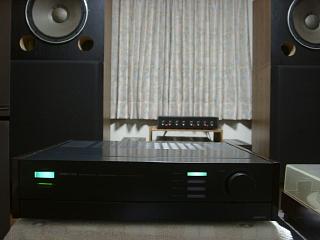

　試聴して完成です。歪みも取れて素晴らしいサウンドが蘇りました。


















　修理完了です。
