Ｐ−３０９　Ｎｏ．４修理の様子

故障内容

　ＲＣＡ端子台の破損。

原因
　
　端子台の劣化。
　
処置

　オーバーホール修理。

修理期間

　３／３１〜４／１５

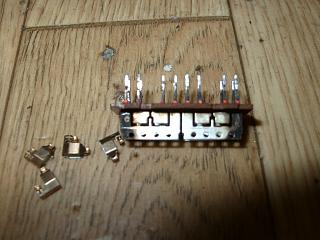

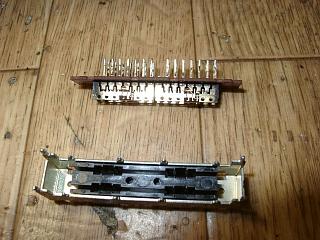

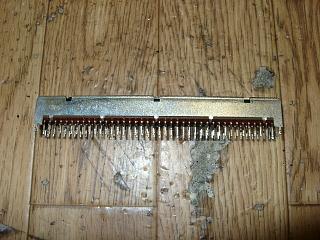

　スライドＳＷの分解清掃。



















　こちらも、内部はかなりの汚れです。

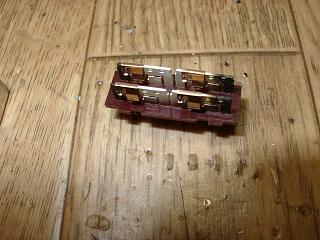

　ＲＥＣセレクター部も分解清掃します。

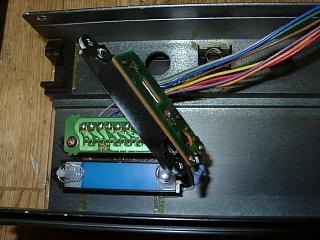

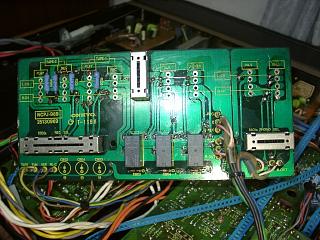

　修理の済んだＳＷ取り付けと、リレーの交換、半田修正。

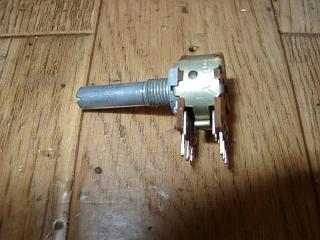

　ＶＲは洗浄処理します。



















　こちらのＶＲも洗浄処理。



















　洗浄処理の済んだＶＲ取り付けと、半田の修正。



















　ＰＨＯＮＥのＶＲも洗浄処理。

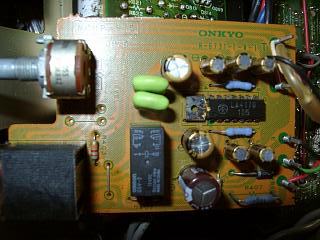

　ＰＨＯＮＥ基板の部品交換。

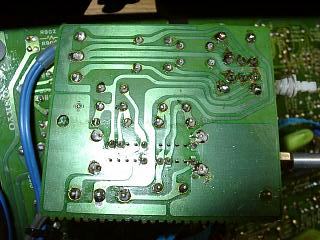

　半田の修正。

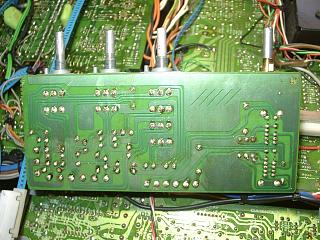

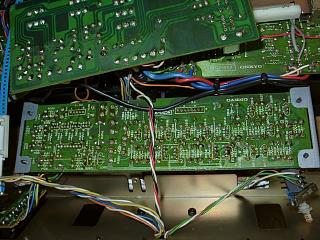

　ロジック基板の半田修正。

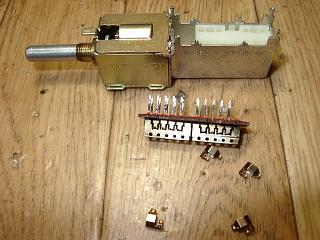

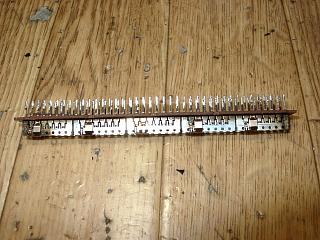

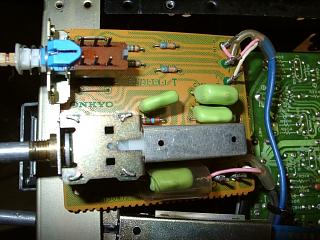

　セレクターＳＷの分解清掃。



















　修理の済んだＳＷ取り付け。



















　半田の修正。

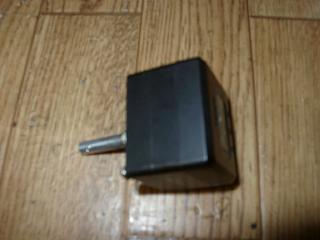

　ＰＨＯＮＯセレクターの分解清掃。



















　内部はやはり真っ黒です。

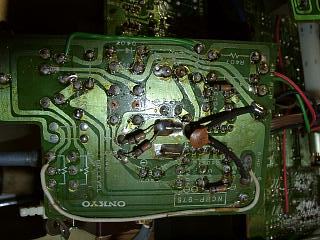

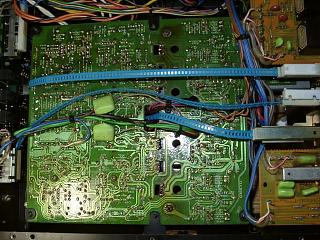

　メイン基板の部品交換。



















　半田の全修正。

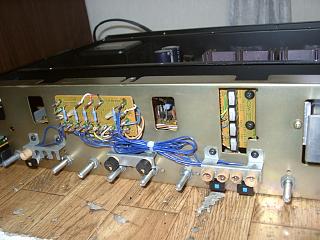

　劣化した照明ランプの交換。



















　パネル部の照明ランプ交換。

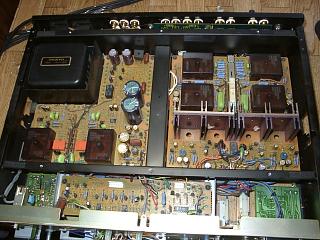

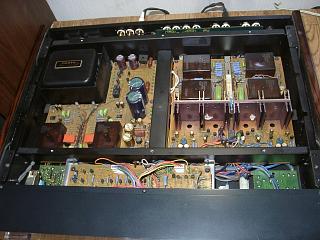

　すべての部品交換が終了しました。

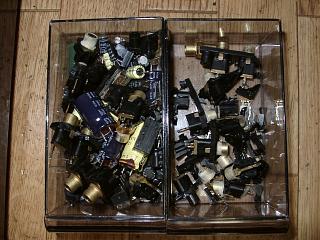

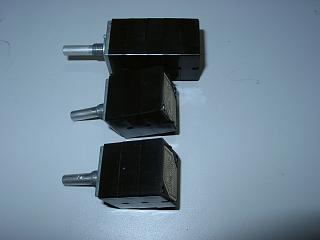

　交換部品です。



















　歪みの測定です。

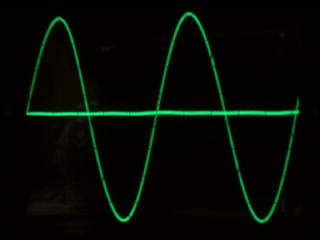

　Ｒチャンネルです。無歪み。

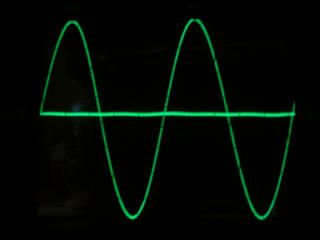

　Ｌチャンネルです。

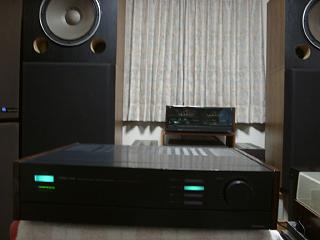

　Ｍ−５０９とペアーで試聴中。


















　修理完了です。
