故障内容
ボリューム音漏れ。
原因
過去にボリューム分解修理した際の作業ミス。部品劣化。
処置
過去の修理履歴が判らない為、オーバーホール修理。
修理期間
２０２２年１２月１９日〜３１日

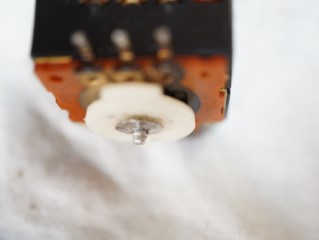

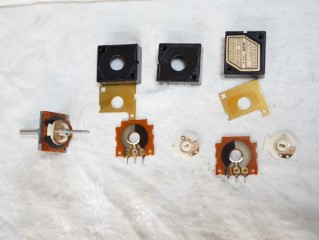

バランスボリュームも、クリップを外した痕跡があります。
再分解修理します。

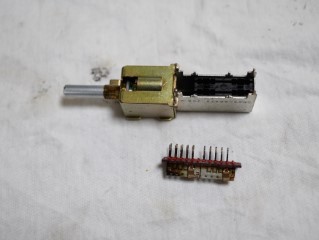

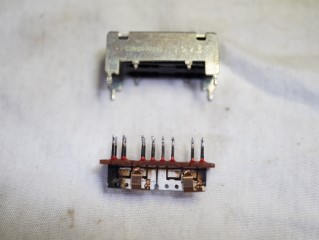

モードスイッチの分解修理。

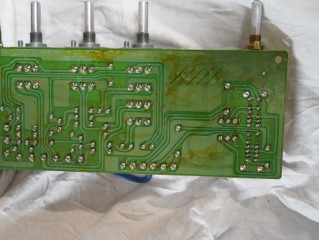

修理の終了したスイッチ、ボリューム取付けと、半田の修正。

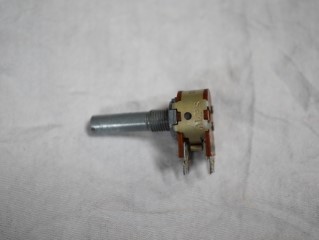

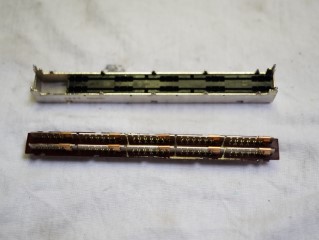

ＰＨＯＮＥボリュームの洗浄修理。

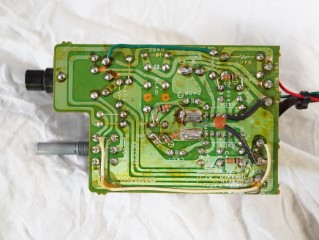

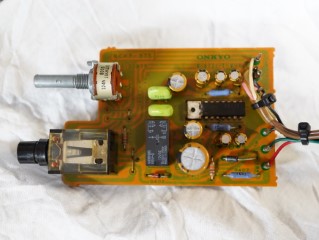

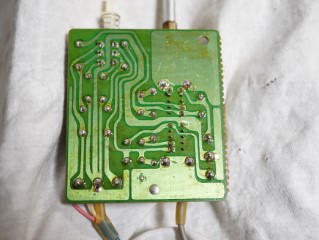

ＰＨＯＮＥ基板の部品交換と、修理の終了したボリューム取付け。
半田の修正。

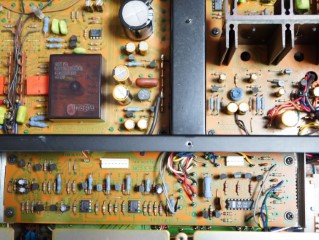

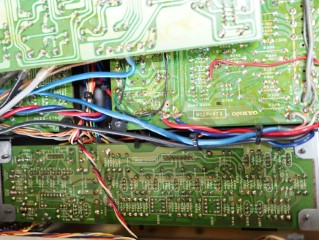

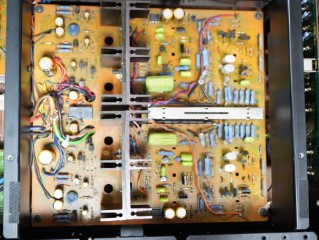

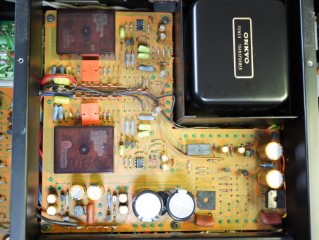

電源・フラットアンプ基板の部品交換。
半田の修正。

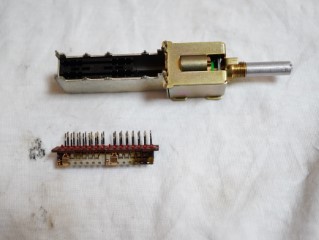

ロータリースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

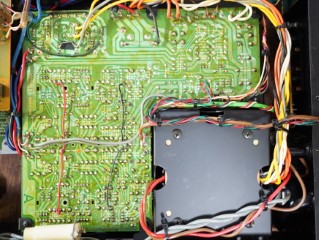

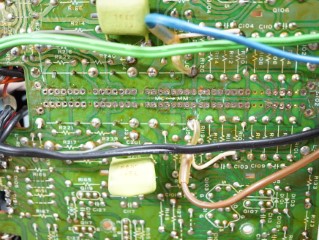

過去の修理で基板のパターン剥がれ多数あり。

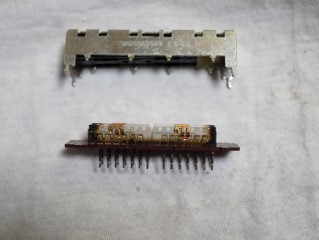

ＰＨＯＮＯセレクタースイッチの分解修理。

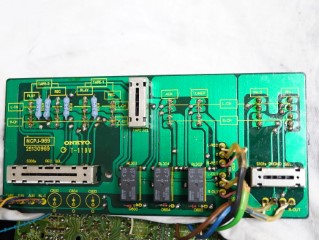

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

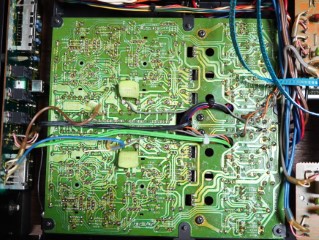

ロジック基板の部品交換。
半田の修正。

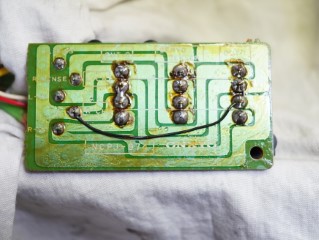

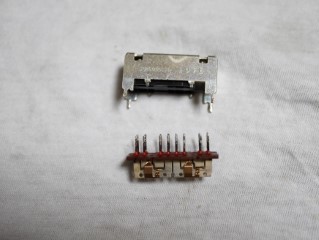

リモートセンシングスイッチの分解修理。

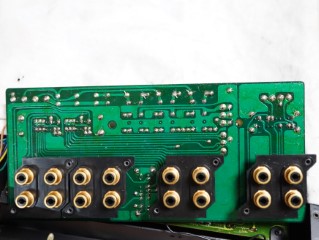

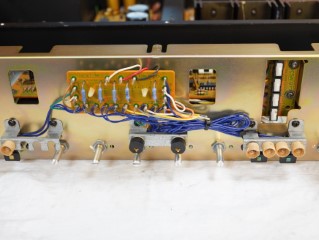

入力端子台基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。
出力端子台基板の半田修正。

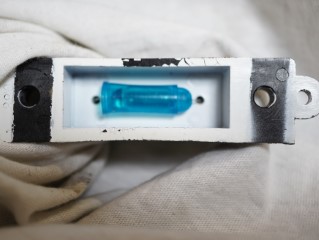

インジケータランプの交換。
電源ランプの交換。

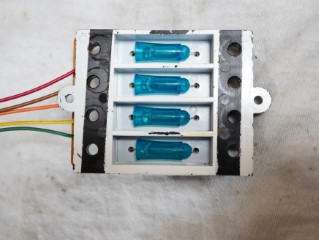

ファンクションランプの交換。

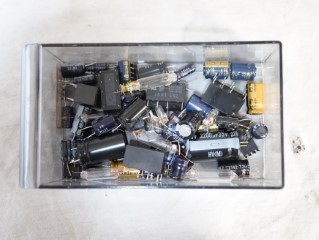

交換部品です。

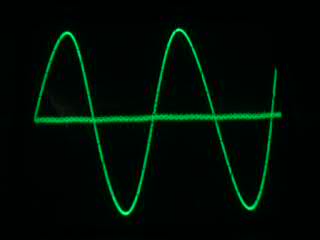

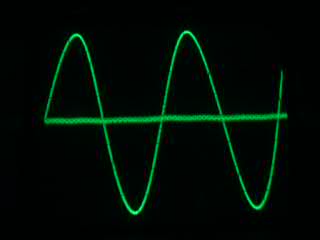

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

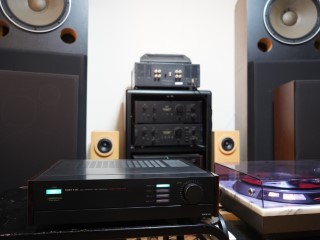

試聴して完成です。
修理完了です。
