ＯＮＫＹＯ　プリアンプ　Ｐ－３０９　Ｎｏ．２２　修理の様子

故障内容

　整備のご依頼。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　平成３０年５月３日～１４日

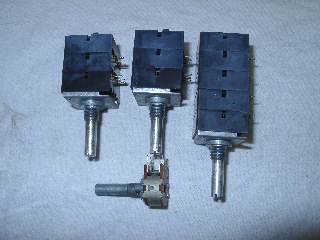

　ボリューム関係は、基板より外して洗浄処理します。

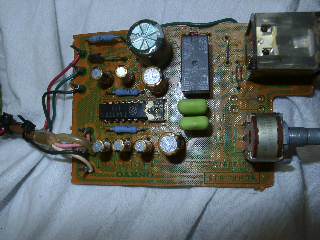

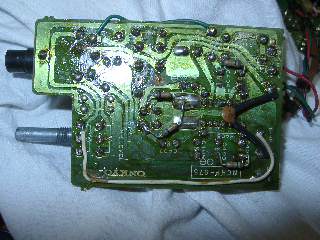

　ＰＨＯＮＥ基板の部品交換。



















　半田の修正。

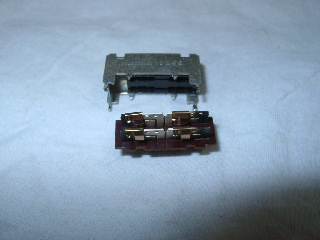

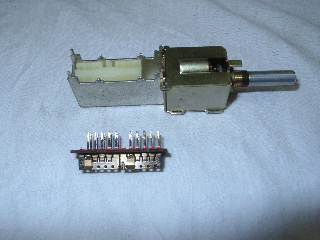

　モードスイッチの分解修理。



















　修理の済んだスイッチとボリューム取付け、半田の修正。

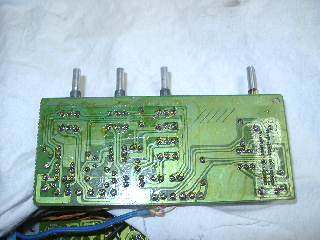

　ロジック基板の部品交換と、半田の修正。

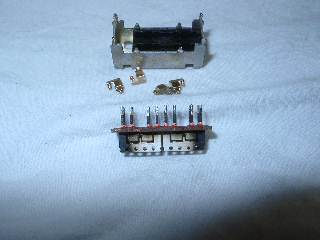

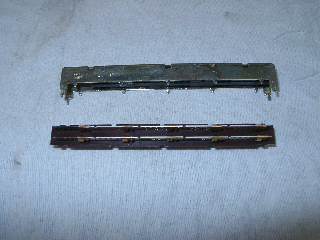

　スイッチの分解修理。

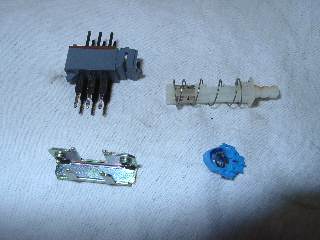

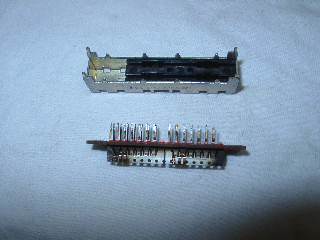

　プッシュスイッチの分解修理。



















　修理の済んだスイッチ取付けと、半田の修正。

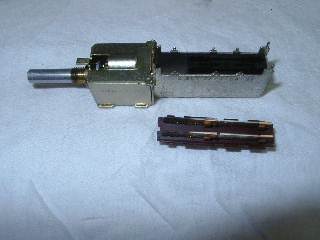

　ＰＨＯＮＯセレクタースイッチの分解修理。

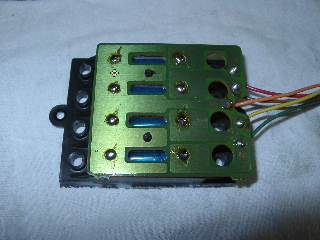

　リモートスイッチの分解修理。







































　



















　端子台基板の部品交換と、修理の済んだスイッチ取付け。



















　フィラメントランプは消耗品なので、すべて交換します。

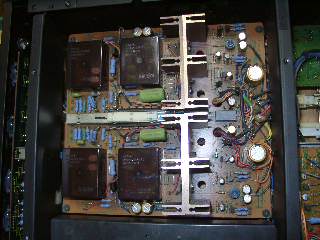

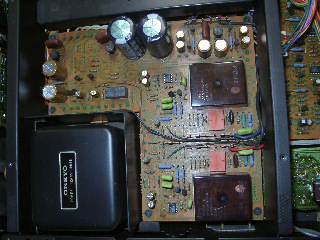

　フラットアンプ・電源基板の部品交換。

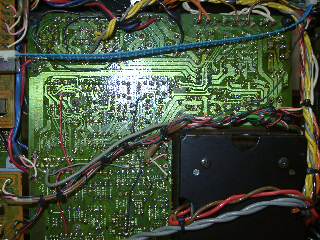

　半田の修正。



















　ＰＨＯＮＯ基板の部品交換と、修理の済んだスイッチ取付け。



















　半田の修正。



















　交換部品です。

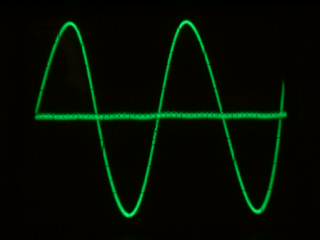

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。












　修理完了です。
