ＯＮＫＹＯ　プリアンプ　Ｐ−３０９　修理の様子

故障内容

　整備のご依頼。音途切れ、歪み多い。

原因

　部品劣化、接点接触不良。

処置

　オーバーホール修理。

修理期間

　平成２９年５月２０日〜２５日

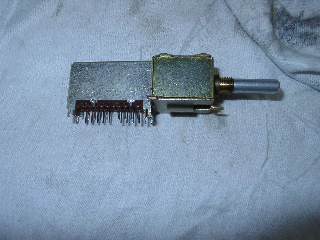

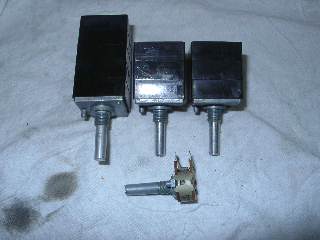

　ＶＲ関係は、基板より外して洗浄処理します。

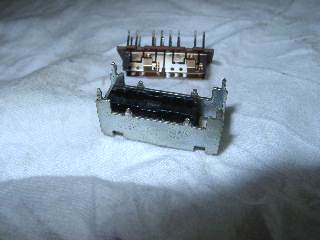

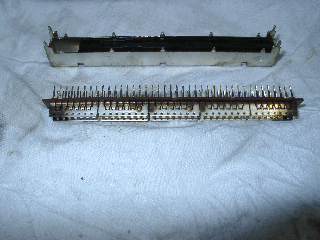

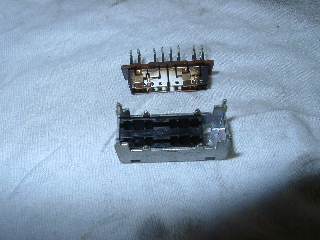

　ＳＷ関係は分解修理します。



















　修理の済んだＳＷ取付けと、半田の修正。



















　修理の済んだＳＷ、ＶＲ取付けと、半田の修正。

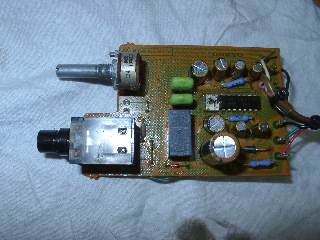

　ＰＨＯＮＥ基板の部品交換と、修理の済んだＶＲ取付け。

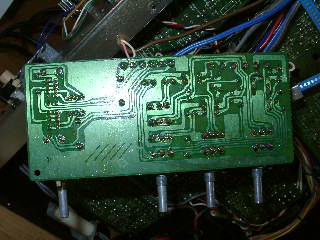

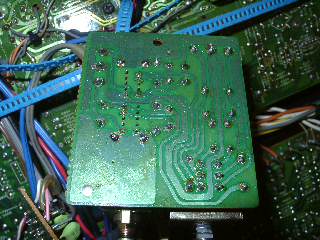

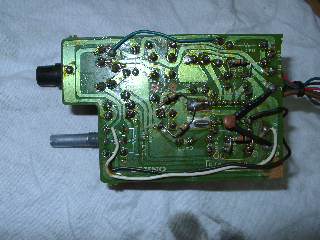

　半田の修正。



















　フィラメントランプは消耗品なので、すべて新品交換します。

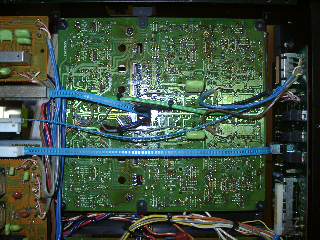

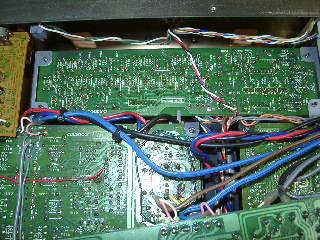

　ロジック基板の部品交換と、半田の修正。

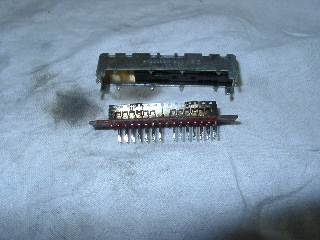

　カートリッジ・セレクターＳＷの分解修理。



















　ＴＡＰＥセレクターＳＷの分解修理。



















　ＰＨＯＮＯセレクターＳＷの分解修理。



















　ＲＥＣセレクターＳＷの分解修理。

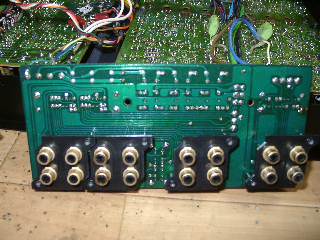

　修理の済んだＳＷ取付けと、半田の修正。

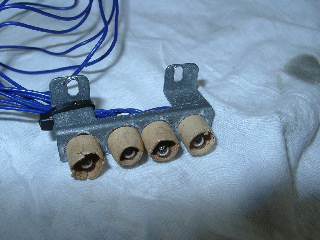

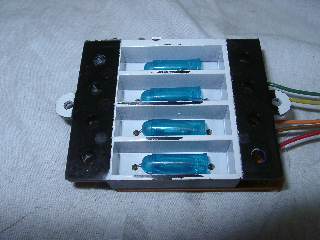

　セレクターＳＷのランプ交換。

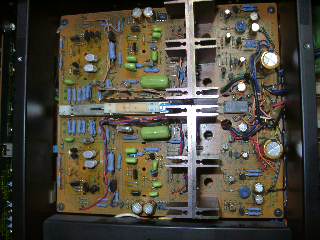

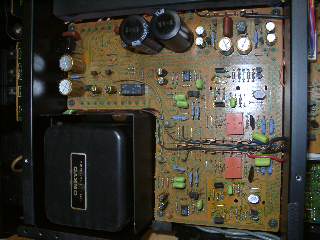

　電源・フラットアンプ基板の部品交換。

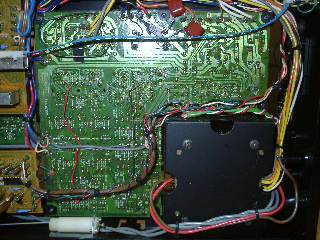

　半田の修正。



















　ＰＨＯＮＯ基板の部品交換と、修理の済んだＳＷ取付け。



















　半田の修正。

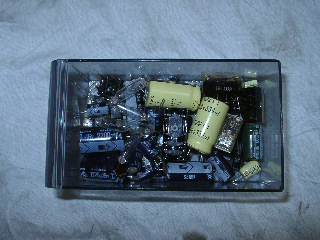

　交換部品です。

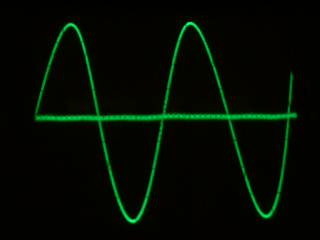

　歪みの測定です。

　Ｒチャンネルです。ノイズ成分のみで測定限界以下です。

















　Ｌチャンネルです。

















　修理完了です。

　
