Ｐ−３０９　Ｎｏ．１０　修理の様子

故障内容

　盛大なノイズ。

原因
　
　部品の劣化。
　
処置

　オーバーホール修理。

修理期間

　３／２７〜

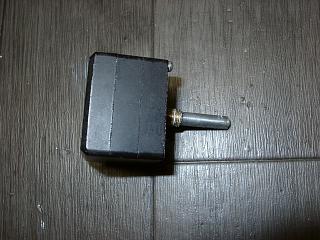

　マスターＶＲは、取り外してから洗浄処理します。

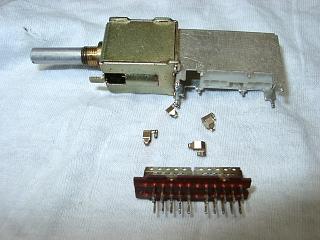

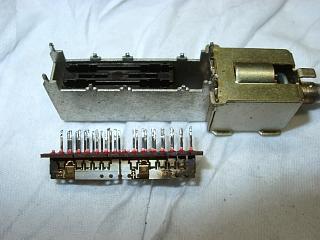

　セレクターSWの分解清掃。

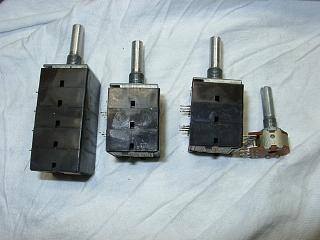

　ＶＲ関係は、基板より取り外してから洗浄処理します。

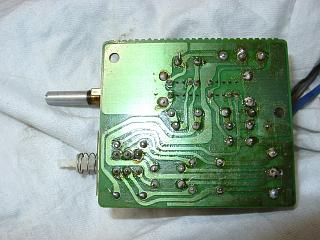

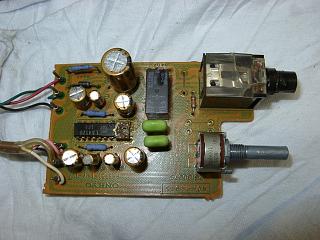

　ＰＨＯＮＥ基板の部品交換。

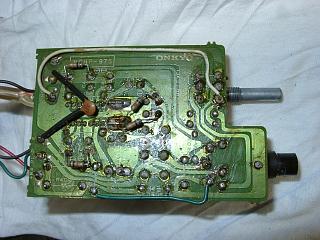

　半田の修正。

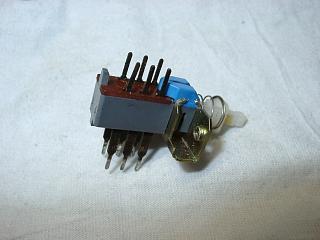

　プッシュＳＷも分解清掃します。



















　フィルターＳＷの分解清掃。



















　修理の済んだＳＷ取り付けと、半田の修正。

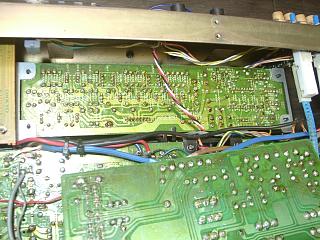

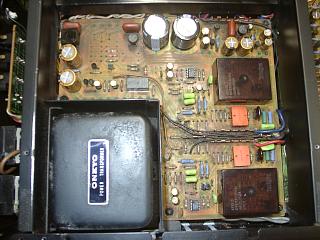

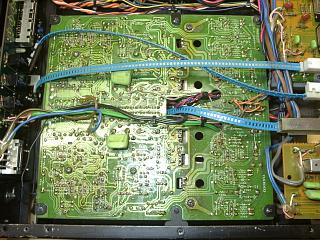

　ロジック基板の半田修正。

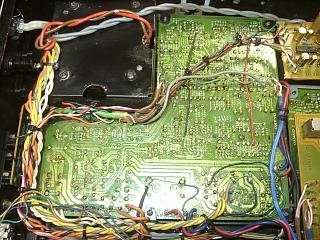

　ＰＨＯＮＯ基板の部品交換と、修理の済んだセレクターＳＷ取り付け。



















　半田の修正。

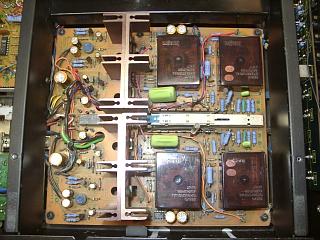

　フラット基板の部品交換。



















　半田の修正。

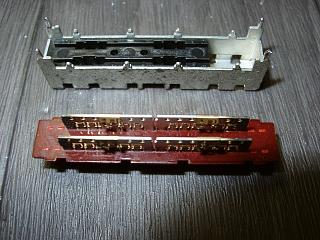

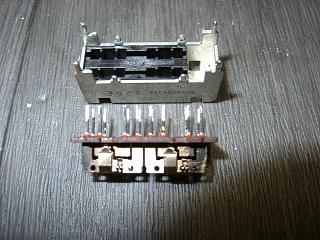

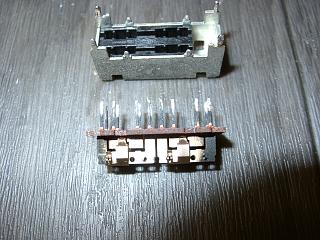

　スライドＳＷの分解清掃。

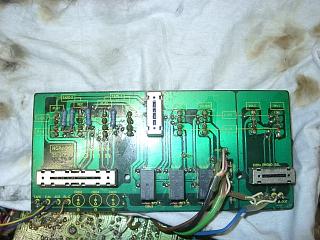

　入力基板の部品交換と、修理の済んだスライドＳＷ取り付け。

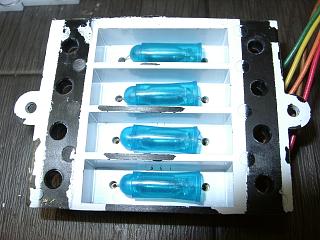

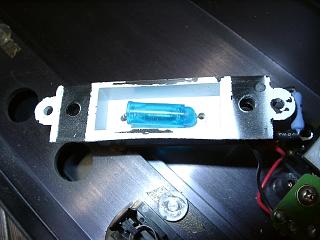

　インジケーターランプは、消耗品ですので交換します。

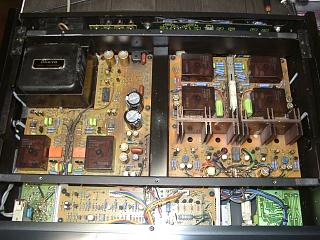

　すべての部品交換が終了しました。

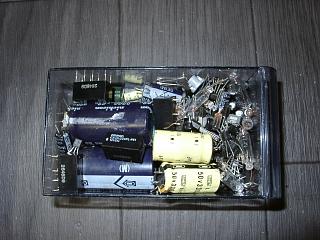

　交換部品です。

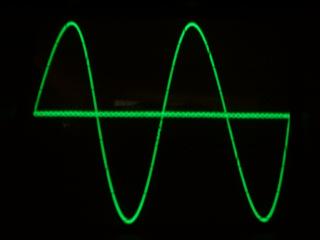

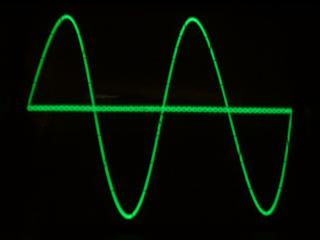

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

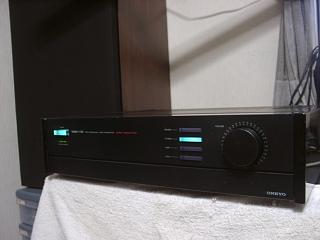

　エージング中。
