ＯＮＫＹＯ　プリアンプ　Ｐ−３０６　Ｎｏ．２　修理の様子

故障内容

　整備のご依頼。

原因
　
　コンデンサー他の劣化、ＳＷ，ＶＲ関係の接点腐食。

処置

　オーバーホール修理。

修理期間

　５／２４〜５／２９

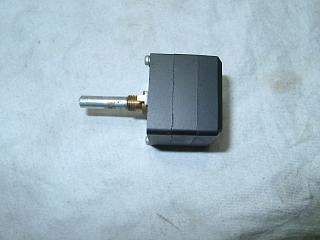

　メインＶＲは、基板より外して洗浄処理します。

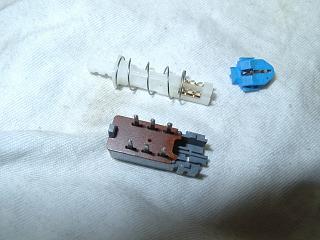

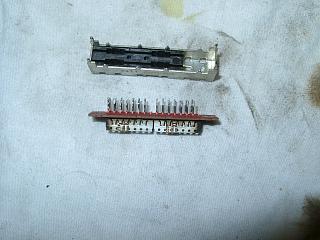

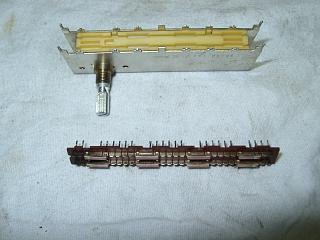

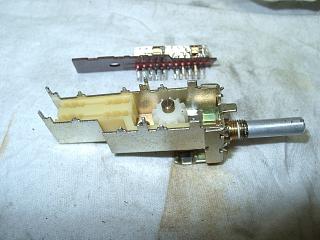

　ＳＷ関係は、すべて分解修理します。

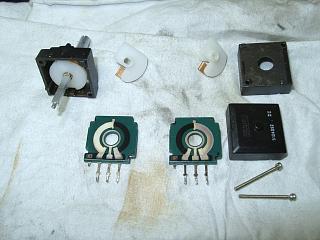

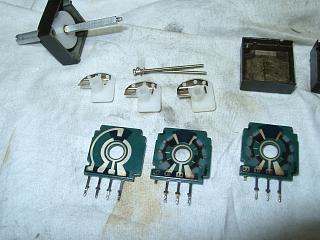

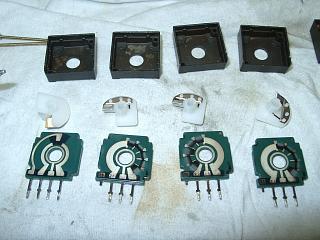

　トーンＶＲ、バランスＶＲは分解可能ですので、分解修理します。

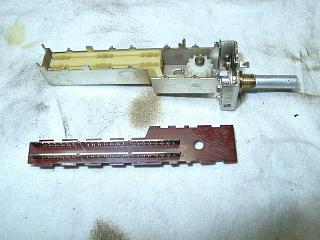

　セレクターＳＷも、すべて分解修理します。

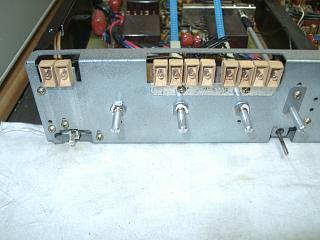

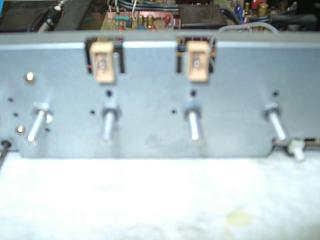

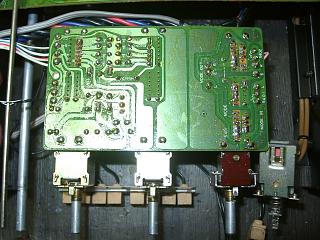

　修理の済んだＳＷ、ＶＲ取り付けと、半田の修正。



















　修理の済んだＳＷ取り付けと、半田の修正。

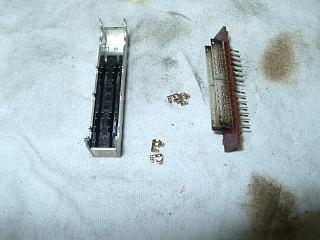

　ＰＨＯＮＯセレクターＳＷの分解修理。



















　照明ランプは消耗品ですので、すべて交換します。

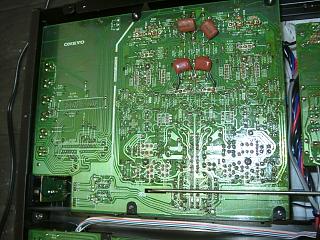

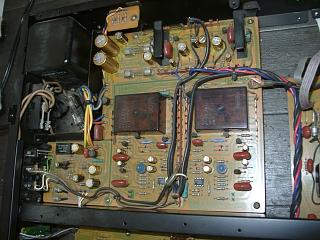

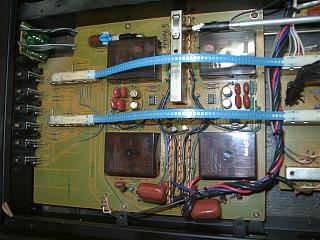

　電源・フラットアンプ基板の部品交換。

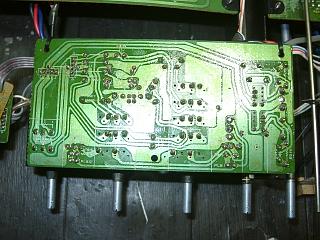

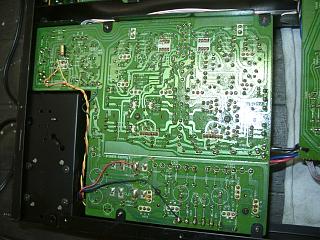

　半田の修正。



















　ＰＨＯＮＯ基板の部品交換。



















　半田の修正。

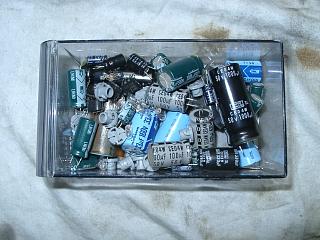

　交換部品です。

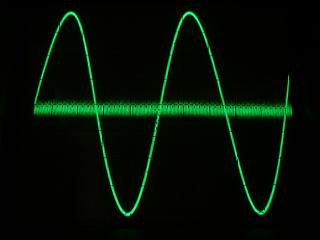

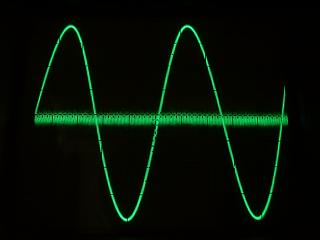

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。


















　修理完了です。
