Ａｃｃｕｐｈａｓｅ　パワーアンプ　Ｐー１０２　修理の様子

故障内容

　電源入らず。

原因

　部品劣化。

処置

　オーバーホール修理。

修理期間

　平成３０年１１月１７日〜２２日

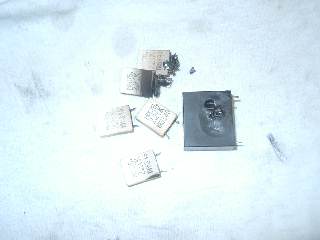

　抵抗、リレー焼損しています。基板は保安上の理由で一部作成します。

　焼損防止の為、温度ヒューズ入りの抵抗を使用し、安全性を高めます。

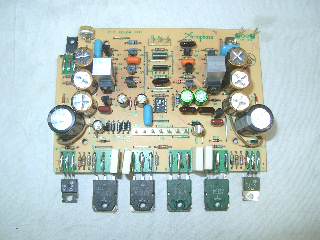

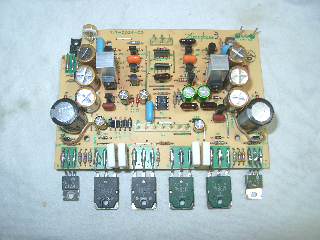

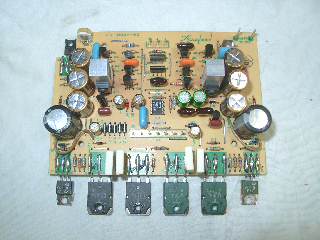

　パワー部（１）の部品交換。

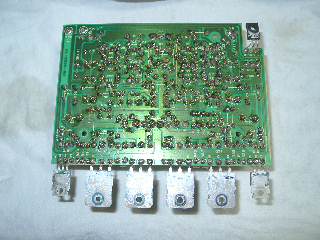

　半田の修正。

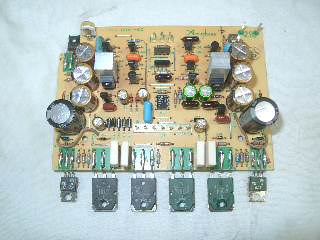

　パワー部（２）の部品交換。

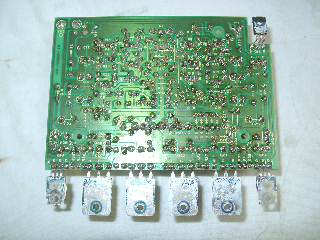

　半田の修正。



















　パワー部（３）の部品交換。

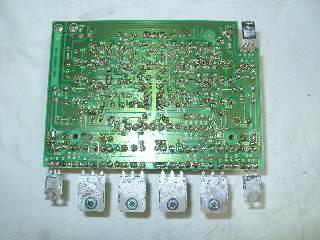

　半田の修正。



















　パワー部（４）の部品交換。

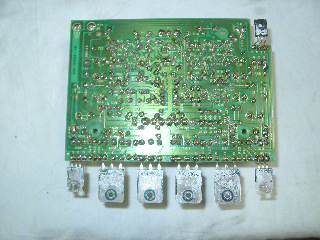

　半田の修正。

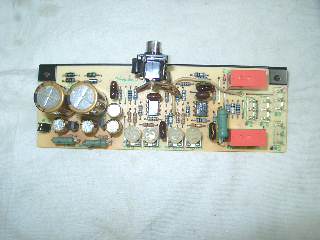

　入力基板の部品交換。

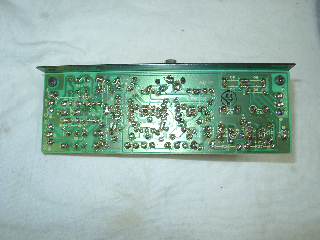

　半田の修正。

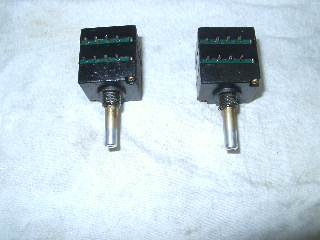

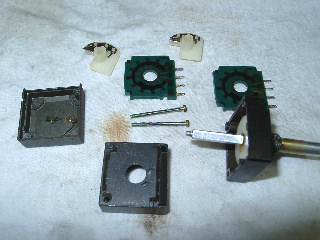

　入力ＡＴＴは分解修理します。



















　内部を綺麗にクリーニングします。

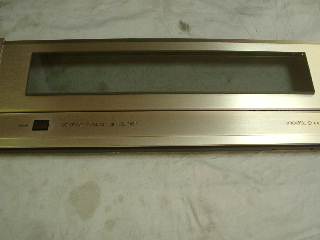

　フロントパネルの洗浄。

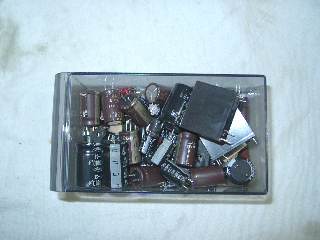

　交換部品です。

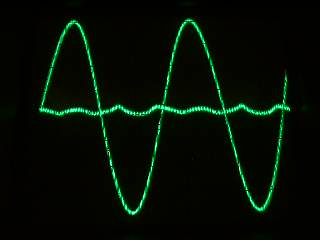

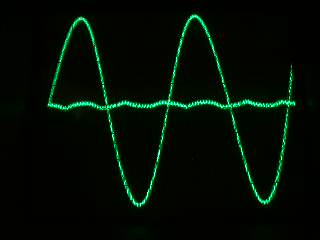

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。












　修理完了です。

　
