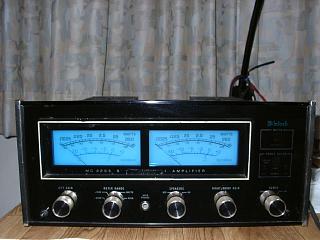

故障内容
左右バランス不良。メーター不動。
原因
コンデンサー他、劣化。
処置
オーバーホール作業。
修理期間
３／３０〜４／６

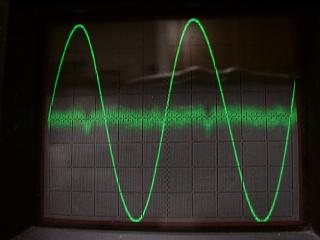

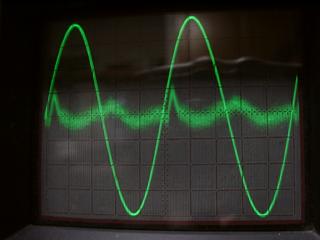

Ｌチャンネルの歪み波形です。ノイズ成分が多いですが歪みは出て
いない様です。
Ｒチャンネルは歪みが観測されます。
出力メーターは動作しません。

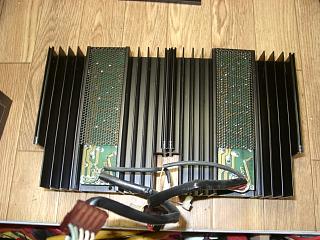

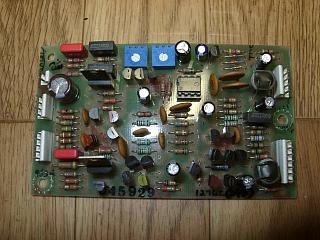

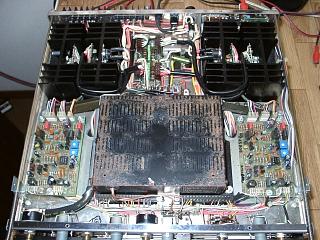

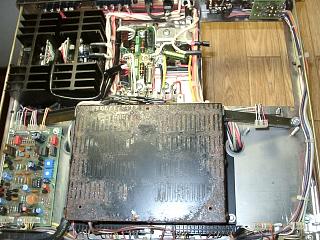

パワー段の分解。

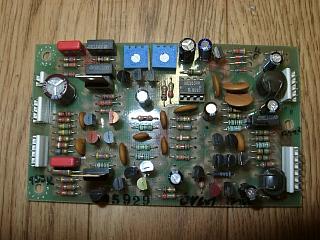

コンデンサーは劣化しています。

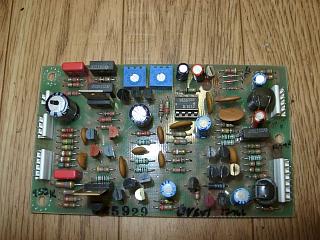

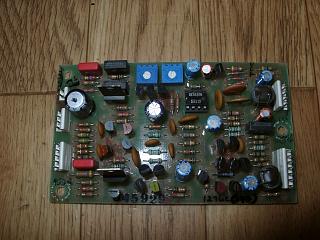

コンデンサー交換。

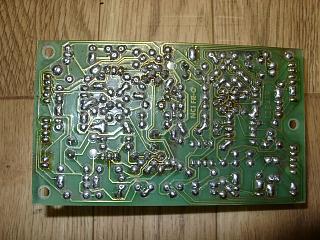

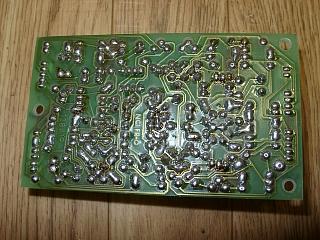

半田もすべて修正。
もう片方も同様に部品交換します。
コンデンサー交換。
半田の修正。

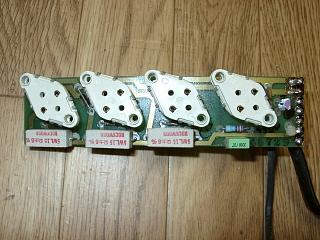

パワートランジスター基板の修理。
半田の全修正。

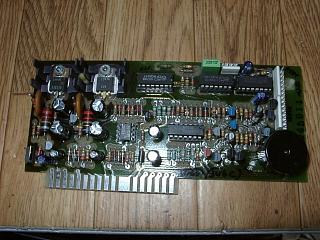

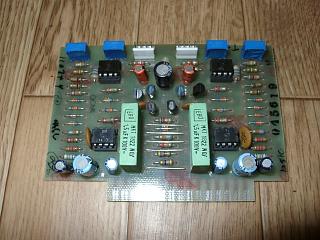

メーターアンプの修理に入ります。

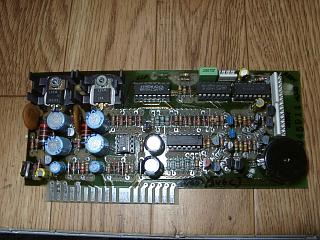

コンデンサー全交換。

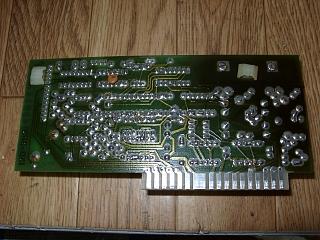

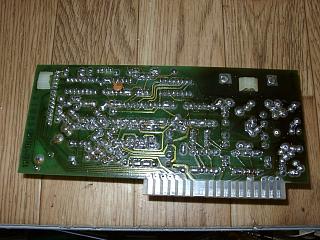

半田もすべて修正。

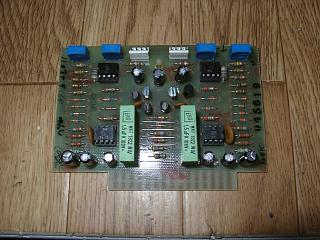

保護回路の修理。

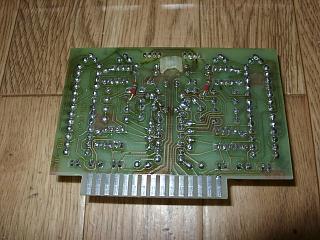

半田も劣化が目立ちます。
コンデンサー全交換。
半田も綺麗にやり直し。

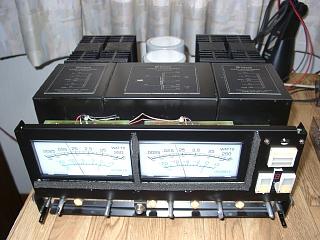

メーター照明、パネル照明ランプ全交換。メーターは正常動作する様に
なりました。
バイアス、オフセットの調整。

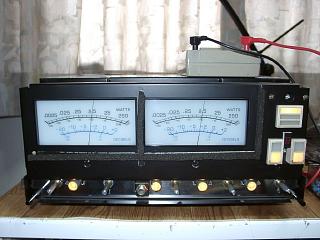

メーター回路の調整。ＷＡＴＴＳモードのレベル公正。

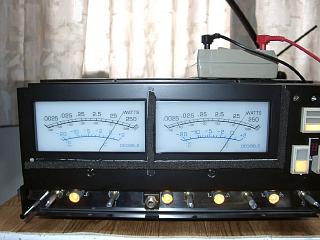

デシベル表示の公正。

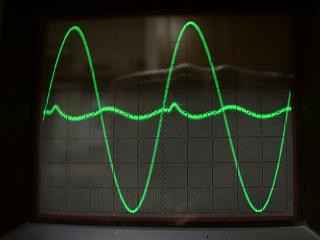

Ｌチャンネルの歪み波形。ノイズ成分も綺麗に取れました。

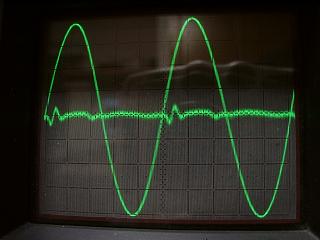

Ｒチャンネルです。

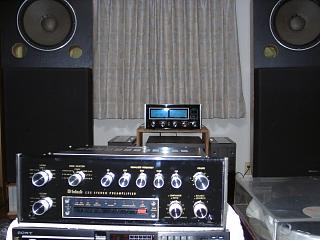

Ｃ３３とペアで試聴中。音質は素晴らしいと言うより完璧です。文句の
付けようがありません。
マッチングトランスのお陰で４Ωのバーチカルツインも強力にドライブ。
修理完了です。
