SAE MARK2600 修理の様子

故障内容

 片チャンネル盛大な歪み。

原因


 部品劣化。

処置

 オーバーホール修理。

修理期間

 1/30〜4/4

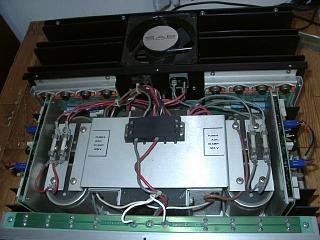

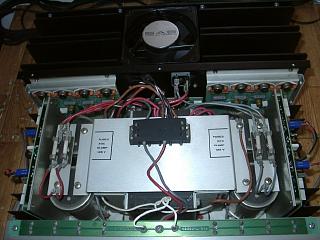

 整然としたコンストラクションで、完成度の高さが判ります。

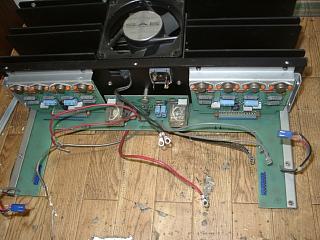

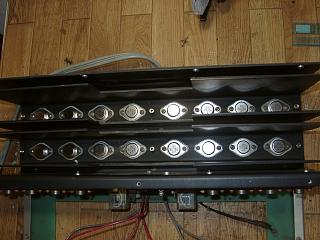

 パワーブロックの取り外し。



















 パワートランジスターは、すべて新品交換します。

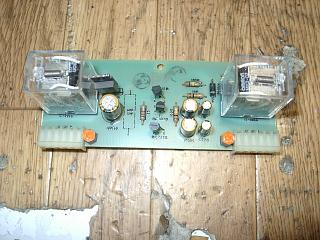

 ミューティング基板の部品交換。

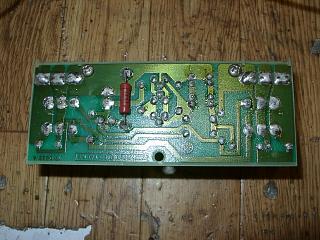

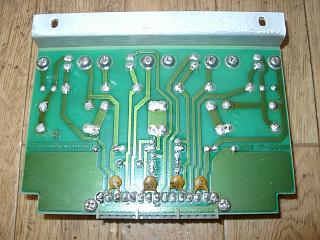

 半田の修正。

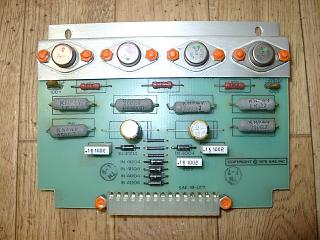

 プリドライブ基板の部品交換。



















 半田の修正。

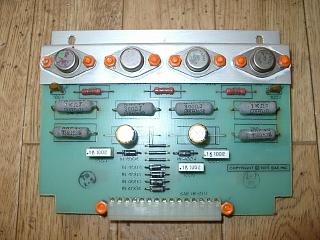

 Lチャンネルも同様に部品交換。



















 半田の全修正。

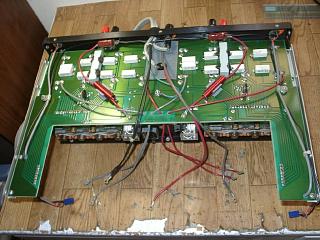

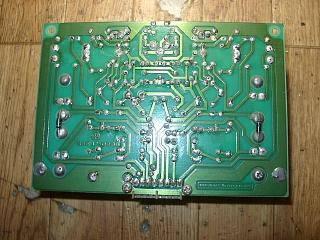

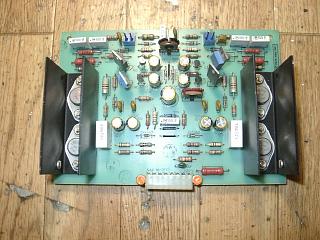

 パワーブロックの半田全修正。

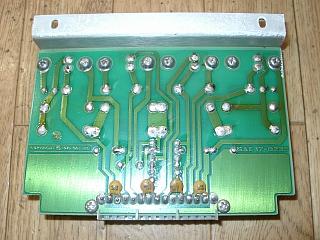

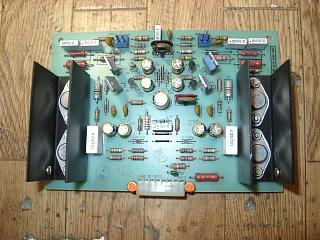

 初段基板(R)の部品交換。

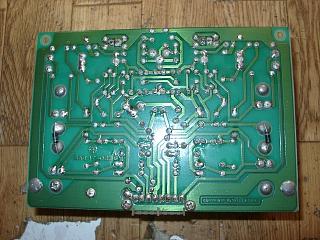

 半田の全修正。



















 初段基板(L)の部品交換。



















 半田の全修正。



















 SWは取り外してから洗浄処理します。

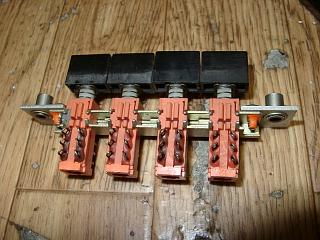

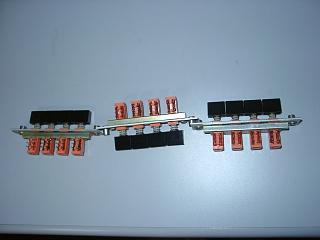

 洗浄の済んだSW。



















 すべての部品交換が終了しました。

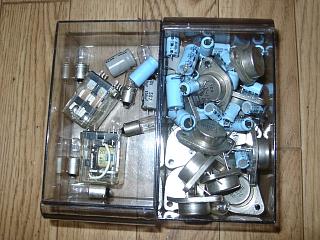

 交換部品です。

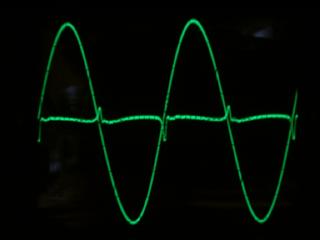

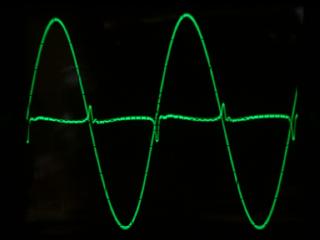

 Rチャンネルの歪み波形です。

 高精度歪み計なので歪みが多い様に見えますが、実測0.09%です
ので、問題ありません。
















 Lチャンネルです。

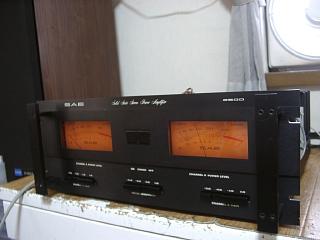

 エージング中。

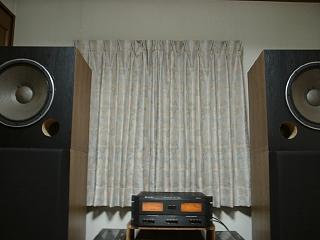

 試聴して完成です。


















 修理完了です。
