ＥＸＣＬＵＳＩＶＥ　Ｍ４a　修理の様子

故障内容

　プロテクション掛かる。

原因
　
　パワートランジスター他の劣化。

処置

　オーバーホール修理。

修理期間

　１０／１３〜１０／１８

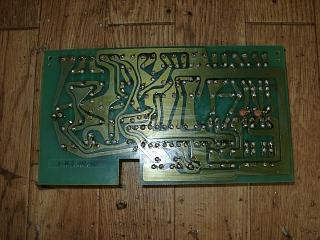

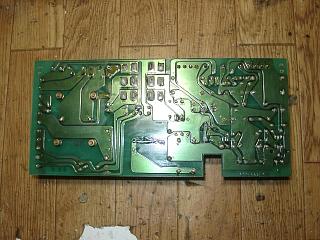

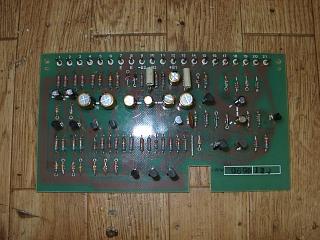

　プロテクション基板の部品交換。



















　半田の修正。

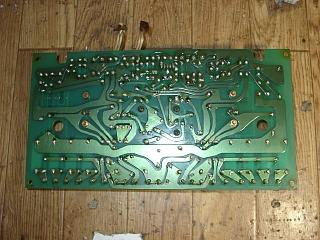

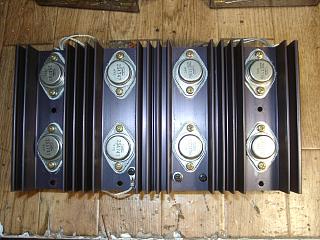

　Ｒチャンネルパワー部の部品交換。



















　半田の修正。



















　パワーＴＲは高熱で既に劣化。

　Ａクラスアンプの宿命です。

















　すべて新品に交換します。

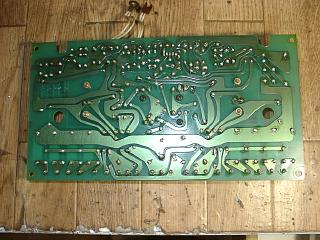

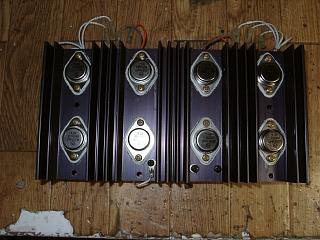

　Ｌチャンネルも同様に部品交換。



















　半田の全修正。

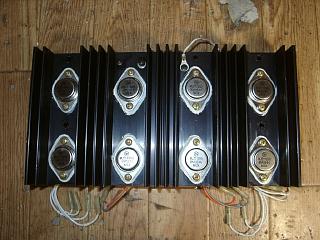

　Ｒチャンネル同様、パワートランジスター全交換。

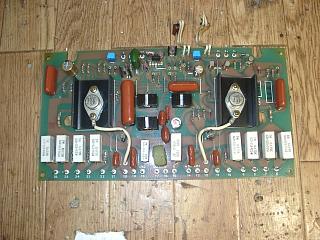

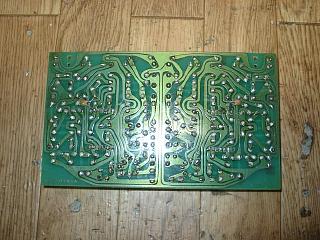

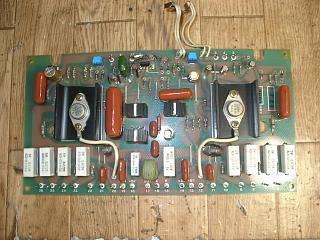

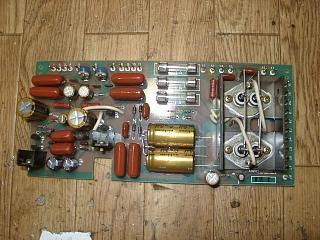

　電源基板の部品交換。



















　半田の修正。

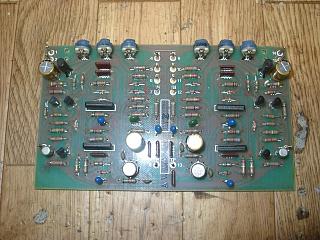

　メーターアンプの部品交換。



















　半田の修正。

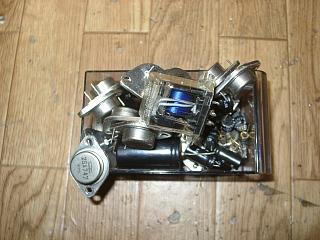

　交換部品です。

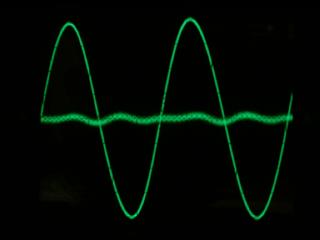

　歪みの測定に入ります。

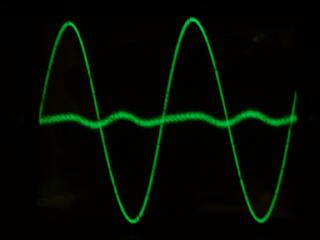

　Ｒチャンネルです。Ａクラスアンプですので、ＳＷ歪みは皆無です。

















　Ｌチャンネルです。



















　エージングに入ります。

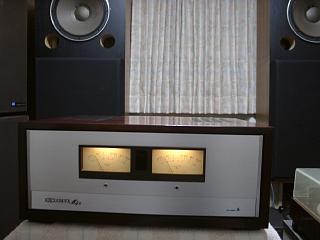

　試聴中。

　オーバーホールで素晴らしい音質が蘇りました。

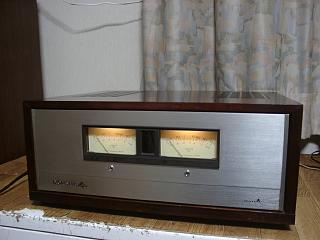

　修理完了です。
