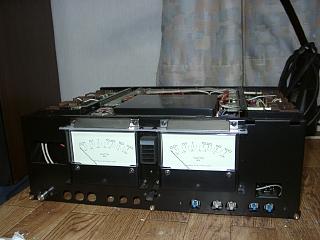

ＥＸＣＬＵＳＩＶＥ　Ｍ４　修理の様子

故障内容

　ヒューズ切れる。

原因
　
　パワートランジスターショート。内部配線ミス。

処置

　オーバーホール修理。

修理期間

　１２／１７〜
　

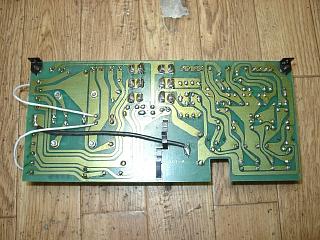

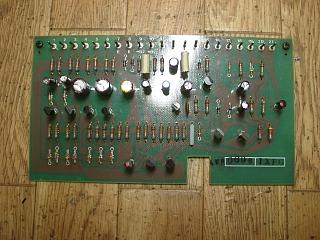

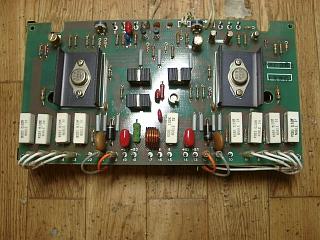

　プロテクション基板の部品交換。

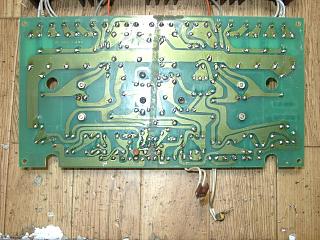

　半田の全修正。

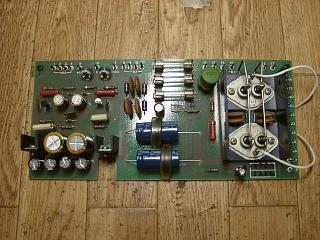

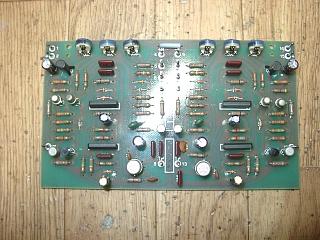

　電源基板の部品交換。

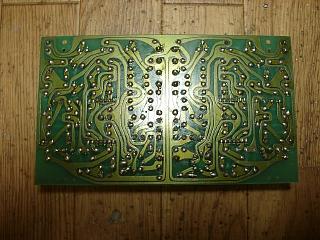

　半田の全修正。

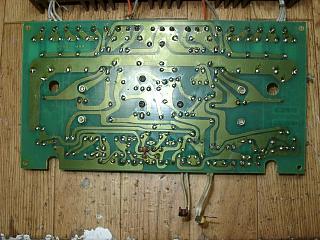

　Ｒチャンネルパワーアンプ基板の部品交換。



















　半田の全修正。

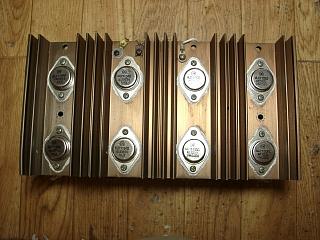

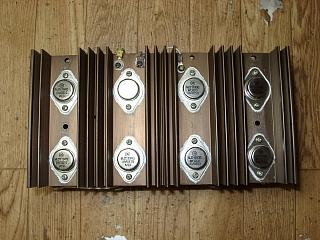

　パワートランジスター８個共、新品に交換。



















　Ｌチャンネルパワー部も同様に部品交換と半田の修正。



















　パワートランジスター８個全て新品に交換。

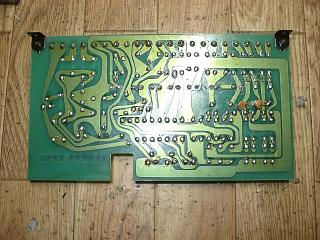

　メーターアンプ基板の部品交換。



















　半田の全修正。



















　メーター照明交換とＳＷの接点洗浄処理。



















　全ての部品交換が終了しました。

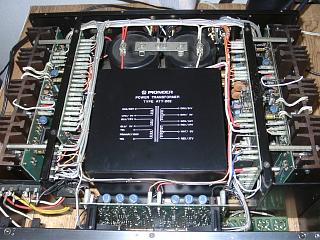

　内部配線は綺麗に束線します。

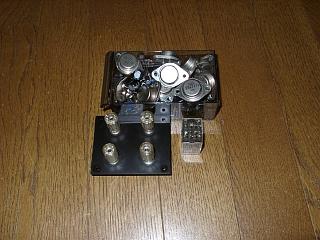

　交換部品です。



















　歪みの測定です。

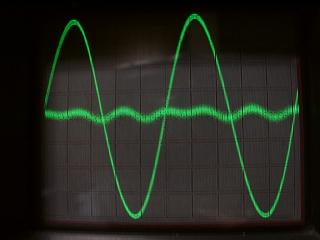

　Ｒチャンネルの歪み波形。さすがＡクラスアンプです。

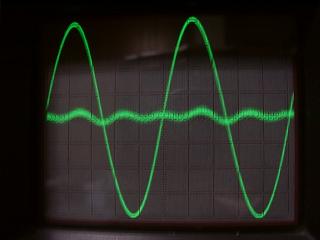

　Ｌチャンネルです。こちらも綺麗。

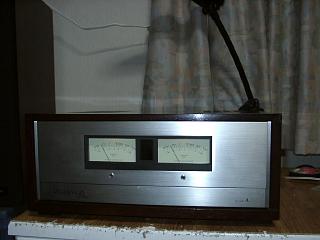

　組み上げてエージングに入ります。
